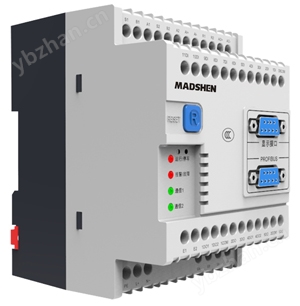

產品概述

MDSP3000系列電動機保護控制器是我公司針對低壓電動機在電力、石化、輕工、煤炭、紙業、鋼鐵等各種應用場合而研發的新一代智能化、網絡化、數字化裝置。采用高速度32位微處理器、高分辨率同步采樣AD轉換器，抗干擾設計。適用于保護交流50Hz/60Hz，額定工作電壓為AC380V/660V的各種電機。產品與交流接觸器、軟啟動器、塑殼斷路器配合為低壓交流電動機回路提供了一整套控制、保護、監測，并通過后臺系統實現專業的解決方案。

1. MDSP3000系列電動機保護控制器符合以下標準中的技術要求

    GB 14048.1-2006     低壓開關設備和控制設備 第1部分：總則

    GB 14048.4-2010     低壓開關設備和控制設備 第4-1部分：接觸器和電動機起動器 機電式接觸器和電動機起動器(含電動機保護器)

    GB 3836.3-2010   爆炸性環境 第3部分：由增安型“e”保護的設備

    GB/T 14598.303-2011   數字式電動機綜合保護裝置通用技術條件

    JB/T 10736-2007       低壓電動機保護器

    GB/T 20540.1-6-2006  測量和控制數字數據通信 工業控制系統用現場總線 類型3：PROFIBUS規范

    GB/T 19582.1-2008 基于Modbus協議的工業自動化網絡規范 第1部分：Modbus 應用協議

2. 產品特點

    采用高性能嵌入式32位工業級微處理器，集成度高，性能強，計算速度快。

    采用實時操作系統，可靠性高，實時性好。

    采用高分辨率、大動態范圍的多通道同步采樣模/數轉換器，測量精度高。

    具備完善的保護功能，所有保護功能可分別選擇投入或退出，且報警動作值、報警動作時間、跳閘動作值、跳閘動作時間可分別設置，可根據現場實際需求靈活配置。

    具備完善的電參量測量功能（電流、電壓、功率、頻率、電能等），可替代現場多功能電力測控儀表。

    支持多種起停控制方式（直接起動、雙向起動、星/三角起動、自耦減壓起動、軟起動配合等）。

    支持多權限起停控制，顯示鍵盤模塊起停控制、端子硬接線起停和通訊起停控制，可通過轉換開關切換。

    可提供11路可編程開關量輸入和6路可編程繼電器輸出，可根據現場不同的保護控制要求靈活配置。

    采用大容量鐵電存儲器，掉電后所有系統數據、整定參數、故障記錄不丟失。

    內置抗晃電電源模塊，實現失（欠）壓分批重起動、上電分批自起動控制功能。

    支持Modbus-RTU和Profibus-DP多種總線通訊協議，滿足現場不同的組網要求，實現運行數據監控與電機起停控制。

    具備25條故障記錄，記錄故障時電參量與時間戳，能幫助用戶快速診斷故障。

    具備20條起停記錄、記錄起停原因與時間戳，方便用戶查看電動機歷史運行情況。

    可記錄電動機當前運行時間、當前停車時間、累計運行時間、累計停車時間、操作次數和跳閘次數，方便用戶日常維護管理。

    具有隔離的4~20mA輸入功能，可與現場各種變送器配合實現聯鎖保護。

    具有隔離的4~20mA輸出功能，可選擇任一電參數按比例對應輸出。

    采用大尺寸液晶顯示屏，中文菜單，人機界面友好。

選型詳細資料請下載 ：MDSP3000系列電動機保護控制器

:

:

:

:

:
