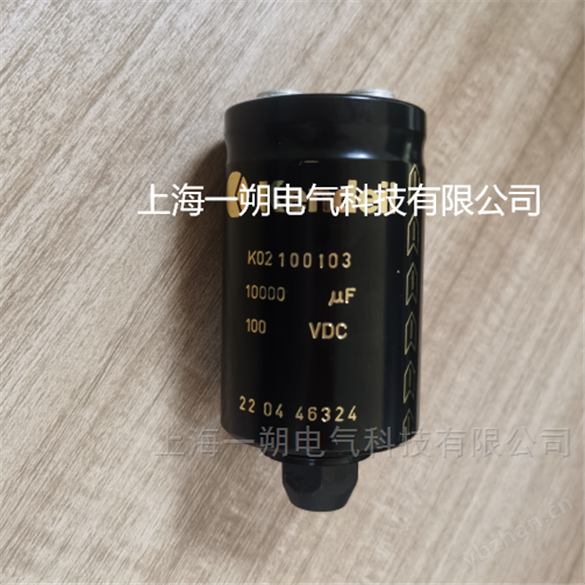

VSC真空接觸器儲能電容1YHB00000000051，容量：10000uf， 電壓100v DC， 電容器最大瞬時電流8ka. 為機構操作提供的能量并不直接來自輔助電源，而是通過儲能的電容器來提供。這樣就能保證每次操作時的速度和時間保持恒定不變，而不會受到電源電壓波動的影響。輔助電源的目的只是為給電容器充電，從而使得運行中消耗的功率最小。維持電容器充電電壓消耗的功率小于 5W。在一次操作后，使電容器中的能量恢復到額定值需要幾十毫秒，消耗 15W 的起動功率。因此，無論操作方式選擇 DCO 或 SCO 都只需要保持功率 5W(在每次動作后幾毫秒內功率值可達到 15W )的輔助電源回路來為電容器充電。

VSC 緊急分閘操作手 *連鎖軸（固定件）*絕緣套* VSC面板 *VSC儲能電容*機械式操作計數器*熔斷器適配器組件。

1YHB00000000606

1YHB00000000111

1YHB00000000103

1YHB00000000104

1YHB00000000101

1YHB00000000102

1YHB00000000002

1YHB00000000116

1YHB00000000070

1YHB00000000136

1YHB00000000115

1YHB00000000148

1YHB00000000147

1YHB00000000066

1YHB00000000064

1YHB000000000051

1YHB00000000052

1YHB00000000053

1YHB00000000054

1YHB00000000055

1YHB00000000208

  VSC真空接觸器儲能電容1YHB00000000051 ，關合電容器組時，必然存在電流的瞬態過程，應通過計算得出的

數值，并依此選擇合適的開關設備用于電容器組的投切，并實施有效的過載保護。為了便于計算，電容器組的功率修正因數可分為以下兩種型式：

1) 單個三相電容器組(單個電容器組安裝)

2) 多個三相電容器組，這些電容器組可分別投運(多組電容器安裝)

第一種型式電容器組投切時只產生一種關合瞬態過程，可稱為單個電容器組投切電網時的產生的瞬態過程。圖A 表示的是這種電流瞬態過程的一個典型例子。

第二種型式的電容器組產生的瞬態過程有兩種情況：

－ 第一組電容器組投運時的情況與單個電容器組投切電網時的產生的瞬態過程相同。

－ 其它組電容器組再投切電網時會產生不同的瞬態過程，由于其他電容器組已經投運電網，這種情況的電流瞬態過程。

依據 CEI 33-7 和 IEC 60871-1/2 標準規定電容器組“必須保證在過載的線電流有效值為額定電流 In 的 1.3 倍且不考慮瞬態過程的情況下能可靠地操作"。因此開關，保護和連接設備的設計必須能長期耐受額定頻率下額定正弦電壓的1.3倍。根據規定系統設備的有效值應為額定值的 1.1 倍，該電流的最大值應為 1.3×1.10 =1.43 倍的額定電流。因此選擇用于操作電容器組接觸器的額定電流至少要等于電容器組額定電流的 1.43 倍。VSC 真空接觸器標準的要求，特別適用于投切電容器組或產生的操作過電壓不高于額定相電壓峰值 3 倍的設備。對于 VSC 12 型真空接觸器，必須提供過電壓保護避雷器。

    對于幾組電容器組的情況必須做關于設置的計算，考慮已有其他電容器組接入是單個電容器組的操作。在此情況下仍需檢查：

－最大關合涌流不超過以下提供的值(見表)；

－關合涌流頻率不超過以下提供的值(見表)；

     當關合涌流低于表中電流值時，關合涌流頻率會升高，但不能超過表中Ip(kA)×f(Hz)的數值。

例如，VSC12 400A 接觸器，Ip(kA)×f(Hz) 值不超過 8×2500= 20000。

關合涌流和頻率的計算可參閱 ANSI C37.012 或 IEC62271-100 Annex H 標準。

計算值高于以上值時，就需要在回路中接入合適的電抗器。
