產品簡介

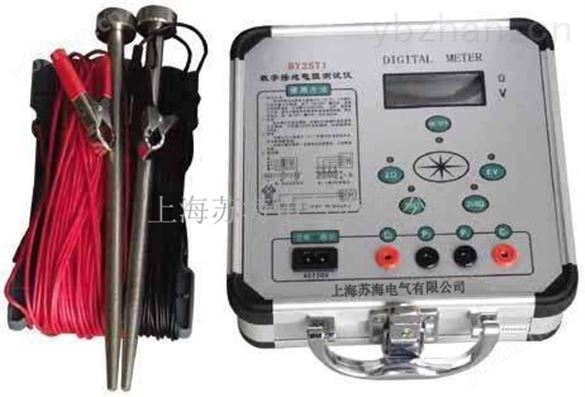

　　數字接地電阻測試儀摒棄傳統的人工手搖發電工作方式，采用*的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。
　　數字接地電阻測試儀用于電力、通信、防雷、鐵塔、機電、廣電、建筑物、實驗室、廠房、水務、大型車間、鐵路及工礦企業等部門各種裝置接地電阻值的測量。同時，還可測量土壤電阻率及電壓，是傳統接地搖表的替代產品。

產品別名

數字式接地電阻測試儀、接地電阻、地阻儀、接地表、接地電阻儀、接地電阻測量儀、地樁式接地電阻測試儀、數字式接地電阻表、便攜式接地電阻測試儀、接地表、數字接地電阻表、保護接地電阻測試儀、地線接地電阻測試儀。

產品特性

　◆　結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗*力。
　◆　采用DC/AC變換技術將直流變為交流的低頻恒定電流以便于測量。
　◆　允許輔助接地電阻在0～1.8KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果。
　◆　本儀表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

產品參數

1、使用條件

    環境溫度：0℃～+45℃

    相對濕度：≤85%RH

2、測量范圍及恒流值（有效值）

   電阻：0~19.99Ω(10mA),20~199.9Ω(1mA),200~1999Ω(0.1mA)

   電壓：AC 0~19.99V

3、測量精度及分辨率

    精度：0~0.2Ω≤±3%±2d

          0.2Ω~2000Ω≤±5%±2d

          1~20V≤±5%±2d

    分辨率：0.01Ω、0.1Ω、1Ω、0.01V

4、輔助接地電阻及地電壓引起的測量誤差

    a.允許輔助接地電阻RC(C1與C2之間)<1.8KΩ；

                      RP(P1與P2之間)<40KΩ

                      誤差≤±5%

    b.允許地電壓≤5V(工頻有效值) 誤差≤±5%

5、電源及功耗

    大功率損耗≤2W

    直流：8×1.5V(AA，R6)電池 交流：220V/50Hz

    體積：217mm×217mm×133mm

    重量：≤1.8kg
