脈沖信號發生器-顯示儀表脈沖發生器

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號5610

品牌

廠商性質生產商

所在地西安市

在線詢價收藏產品

聯系方式：吳先生查看聯系方式

更新時間：2025-07-31 19:28:05瀏覽次數：11次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  時頻測試儀器

全部產品列表

暫無信息

西安同步電子科技有限公司

經營模式：生產廠家

商鋪產品：92條

所在地區：陜西西安市

聯系人：吳先生（銷售）

詢價 給他留言

產品簡介

產地	國產	電源電壓	220V
加工定制	是	結構型式	臺式
外形尺寸	482mm（寬）x300（深）x180mm（高）mm	顯示方式	LED
應用領域	電力

SYN5610型脈沖信號發生器是由西安同步電子科技有限公司精心設計、自行研發生產的一款多功能，高可靠性，的精密脈沖信號和時間間隔發生器，本產品采用直接數字合成技術，選擇高精度恒溫晶振作為內部時鐘基準，對脈沖信號進行計數觸發或單次觸發輸出，具有多個輸出通道和外觸發輸入通道、外頻標輸入通道，多種脈沖信號輸出，使用7寸大液晶觸摸屏，采用大規模集成電路FPGA技術，全數字控制，實現高精度脈沖發生測試，

詳細介紹

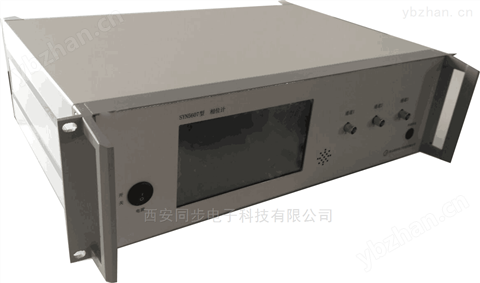

SYN5610型 脈沖信號發生器

產品概述

SYN5610型脈沖信號發生器是由西安同步電子科技有限公司精心設計、自行研發生產的一款多功能，高可靠性，的精密脈沖信號和時間間隔發生器，本產品采用直接數字合成技術，選擇高精度恒溫晶振作為內部時鐘基準，對脈沖信號進行計數觸發或單次觸發輸出，具有多個輸出通道和外觸發輸入通道、外頻標輸入通道，多種脈沖信號輸出，使用7寸大液晶觸摸屏，采用大規模集成電路FPGA技術，全數字控制，實現高精度脈沖發生測試，整機具有高穩定度、高準確度的優點，功能完善，操作方便，抗*力強。

產品功能

內外頻標相互切換；
大觸摸屏進行實時顯示；
單通道，雙通道，多通道同時輸出；
通過串口可以進行直接設置。

產品特點

高度集成，精度高；
穩定性好，性能可靠；
液晶顯示面板，簡潔、直觀。

典型應用

各計量校準部門及科研院所等；
納米技術研究人員、研究和教育機構、半導體與射頻器件設計與開發部門；
用于材料和器件的特性分析。

技術指標

輸入信號	外參考	路數	1路
		頻率	10MHz
		波形	正弦
		電平	5dBm~13dBm
		物理接口	BNC
輸出信號	通道數	2路 BNC
	波形特性	單脈沖和雙脈沖，邏輯正向和反向脈沖，正極性和負極性脈沖脈沖
	時間特性	脈沖周期范圍：20ns～10000s（頻率范圍：0.1mHz～50MHz）時間間隔范圍：10ns～10000s 分辯率：10ns 時間間隔誤差：±(T×1×10-7+ 10ns)
	TTL幅度特性	TTL/CMOS電平：低電平 ≤ 0.3V ，高電平 ≥3.0V（高阻負載），輸出阻抗：50Ω
	觸發特性	觸發方式：內觸發，外觸發，手動觸發外觸發輸入：頻率：1Hz～1MHz(方波) 幅度：1Vp-p～10Vp-p 輸入阻抗：≥100kΩ
	RS232C串口	路數	1路
		電平	RS232C
		物理接口	DB9
環境特性	工作溫度	0℃～＋50℃
	相對濕度	≤90%（40℃）
	存儲溫度	-30℃～＋70℃
供電電源	交流 220V±10%， 50Hz±5%，功率小于75W
機箱尺寸	4U，19″標準機箱（上機架）482mm（寬）x300（深）x180mm（高）
選件	擴展輸出路數，定制寬溫度范圍的產品，根據客戶要求定做類似產品。
