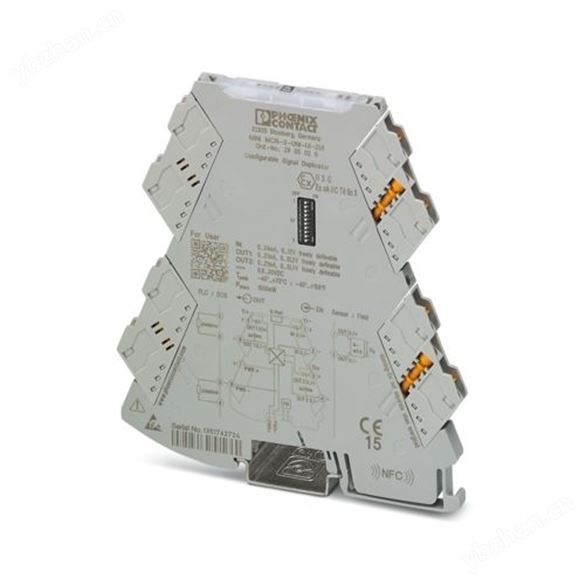

菲尼克斯   信號倍增器 2905026   MINI MCR-2-UNI-UI-2UI

電氣隔離 4路隔離

階躍響應（0-99%） 140 ms (15 Hz樣品率)

45 ms (60 Hz樣品率)

25 ms (240 Hz采樣率，只能通過軟件進行設置)

最大溫度系數 0.01 %/K

最大傳輸 ≤ 0.05 % (配置的輸出范圍最大值)

電氣隔離 輸入/輸出/電源

額定絕緣電壓 300 Vrms

測試電壓 3 kV AC (50 Hz, 60 s)

絕緣 強化絕緣符合IEC/EN 61010-1

電源

額定供電電壓 24 V DC

電源電壓范圍 9.6 V DC ... 30 V DC (DIN導軌總線連接器（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN，訂貨號2869728）可用來橋接電源。可以卡接到符合EN60715標準的35 mm DIN導軌）上)

典型電流耗量 55 mA (24 V DC)

110 mA (12 V DC)

功耗 (I 輸出) 1.5 W (IOUT = 20 mA，9.6 V DC，600 Ω負載)

輸入數據

信號: 電流/電壓

輸入數目 1

可配置／可編程 是

電壓輸入信號 0 V ... 10 V (通過DIP開關)

2 V ... 10 V (通過DIP開關)

0 V ... 5 V (通過DIP開關)

1 V ... 5 V (通過DIP開關)

0 V ... 12 V (可通過軟件進行設置)

最大電壓輸入信號 12 V

電流輸入信號 0 mA ... 20 mA (通過DIP開關)

4 mA ... 20 mA (通過DIP開關)

0 mA ... 10 mA (通過DIP開關)

20 mA ... 0 mA (通過DIP開關)

0 mA ... 24 mA (可通過軟件進行設置)

最大電流輸入信號 24 mA

輸入電壓的輸入電阻 > 120 kΩ

輸入電流的輸入電阻 ~ 50 Ω (+0.7 V用于測試二極管)

輸出數據

信號: 電流/電壓

輸出數目 2

電壓輸出信號 0 V ... 10 V (通過DIP開關)

2 V ... 10 V (通過DIP開關)

0 V ... 5 V (通過DIP開關)

1 V ... 5 V (通過DIP開關)

0 V ... 10.5 V (可通過軟件進行設置)

最大電壓輸出信號 ~ 12.3 V

無負載電壓 ≤ 18.5 V

電流輸出信號 0 mA ... 20 mA (通過DIP開關)

4 mA ... 20 mA (通過DIP開關)

0 mA ... 10 mA (通過DIP開關)

20 mA ... 0 mA (通過DIP開關)

0 mA ... 21 mA (可通過軟件進行設置)

最大電流輸出信號 24.6 mA

短路電流 ≤ 25 mA

負載/輸出負載電壓輸出 ≥ 10 kΩ

負載/輸出負載電流輸出 ≤ 600 Ω (每條通道)

波動 < 20 mVSS (600 Ω)

< 20 mVSS (600 Ω)

連接數據

連接方式 螺釘連接

剝線長度 10 mm

螺紋 M3

剛性導線橫截面 0.2 mm2 ... 1.5 mm2 (帶冷壓頭)

0.14 mm2 ... 2.5 mm2 (不帶冷壓頭)

柔性導線橫截面 0.14 mm2 ... 2.5 mm2

可連接導向橫截面 AWG 24 ... 12 (柔性)

緊固扭矩 0.5 Nm ... 0.6 Nm

Ex數據

   接口

   信號處理

    尺寸

      材料規格

          環境和真實條件

環境條件

保護等級 IP20 (未經過UL認證)

環境溫度（運行） -40 °C ... 70 °C

環境溫度（存放/運輸） -40 °C ... 85 °C

海拔 ≤ 2000 m

允許濕度（運行） 5 % ... 95 % (無冷凝)

認證

                                          電磁兼容數據

                                       標準和規范

      安裝

      商業數據

訂貨號 2905026

包裝單位 1 pc

最小訂貨量 1 pc

銷售關鍵代碼 DK1121

產品關鍵代碼 DK1121

目錄頁面 頁碼70 (C-5-2019)

GTIN 4046356915243

單件重量（含包裝） 126.3 g

單件重量（不含包裝） 120.4 g

原產地 DE
