BS3000計包控制儀說明書
尊敬的用戶您好：
非常感謝您選擇我公司的BS3000系列產品，我公司將為你提供的 產品質量和的售后服務。
為了您更好的使用 BS3000 系列產品，在使用前請您仔細閱讀使用說明，如有不詳之處，請咨詢所在貴公司的安裝調試人員或咨詢我公司技術部， 我們將為您提供完善的服務。
如果您有更好的方案和意見，我們會及時采納，將產品不斷完善和更新，并非常感謝您的對我們公司的支持和厚愛。
1概述
BS-3000計包控制儀于自動計包和控制裝載機的儀表，它可以配接多種計數控制，具有運行可靠，操 作簡便，維護量少。配有開關量輸入輸出接口、RS485接口可以方便的與上位機控制系統連接，并可以多種方式組合使用。
系統性能
A、工業級控制芯片，系統穩定、運行可靠。
B、美國進口芯片）集成電路。
C、環境溫度： 0℃～45℃
D、計數范圍： 0-999999
E、顯示/鍵盤：主機7位 選配件(鍵盤15鍵 平面鍵盤)
F、輔助觸點輸出：可控制機械設備。
技術指標
A、供電電源：AC220V±10%20W。
B、傳感器接口：供電：DC12V/120mA低電平有效。
C、觸點輸出： 機械觸點，220V、1A。
D、RS485通訊接口 ，通訊距離： 1200m。

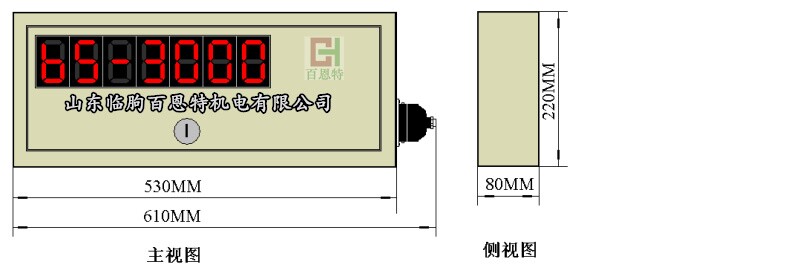

2 外形
3安裝說明
1．傳感器： 供電輸出DC12V
距離≤3M (如需＞3M請按照同等規格選購或本公司)
接線說明請看傳感器標簽
以ES18-T300為例接線如下：
棕色線 （電源正） CJ14-8
藍色線 （電源負） CJ14-9
接收端黑色線 （信號） CJ14-11
2．皮帶啟動信號輸入： CJ14-10與CJ14-9 接常開觸點。
3．鍵盤盒： 連接到CJ14_1---CJ14_4
4．輔助觸點輸出： OUT1（CJ14-6）、COM1（CJ145-13）和OUT2（CJ14-5），COM2（CJ14-12）為2路控制附屬設備點 （比如電動閘板）
5．注意事項：
1）盡量避免灰塵，保持傳感器的清潔，以免影響計數。
2）接收端背光安裝（日光，燈光，紅外輻射，等強光源不能直射接收端）。
4鍵盤盒：
用于遠程控制設置包數如下圖：
操作說明：
- 按包數鍵。設置包裝包數。此時光標閃爍，按XXXX格式輸入，按退出鍵退出。退出后，按發送鍵發送。
- 按“參數”設置參數。此時必須先按密碼，在按“參數”鍵依次顯示1LX.X、2LXX、3LXX!
- 其中*項參數1Lzui關鍵，它為被測對象在輸送帶上傳送時間！單位秒！如果輸送帶的線速度是每秒一米，包長為800mm,這樣1L設為0.8就可以!
- 2LXX如果為00，則不控制,只是連續計包
為01，則正計包，到設置包數停。
為02，則反計包，到0停。
- 3LXX為提前量。當包裝包數剩下提前量時，開始預警,并提示用戶。比如用戶要求提*包預警,則設為10就可!在設置狀態下，按清除鍵退出
- 按＂查詢＂鍵，依次顯示1PX.X-5PXX，其中1P,2P,3P對應1L,2L,3L的參數!在此狀態下按發送鍵將參數下傳，下傳后將保留在大顯示屏內。4P - -,下傳,則大屏顯示累計總包數!5PEE,下傳,則清除累計總包數!注意必須有密碼才能操作
- 按”包數”鍵,則直接設置包裝包數!按”退出”鍵,再按”發送”鍵,就直接發送,并啟動運行!
- 如果系統突然掉電,再來電時,大屏顯示掉電前的數據,此時按(7)步驟,將數據重新按顯示的數據設置下傳送一下,就能繼續運行!
- 在停機時,大屏顯示” XXXXXX”!在顯示累計時,顯示”-XXXXXX”!在運行時,在預警包數外,顯示”LXXXXXX”!在預警包數內,則顯示”PXXXXXX”
