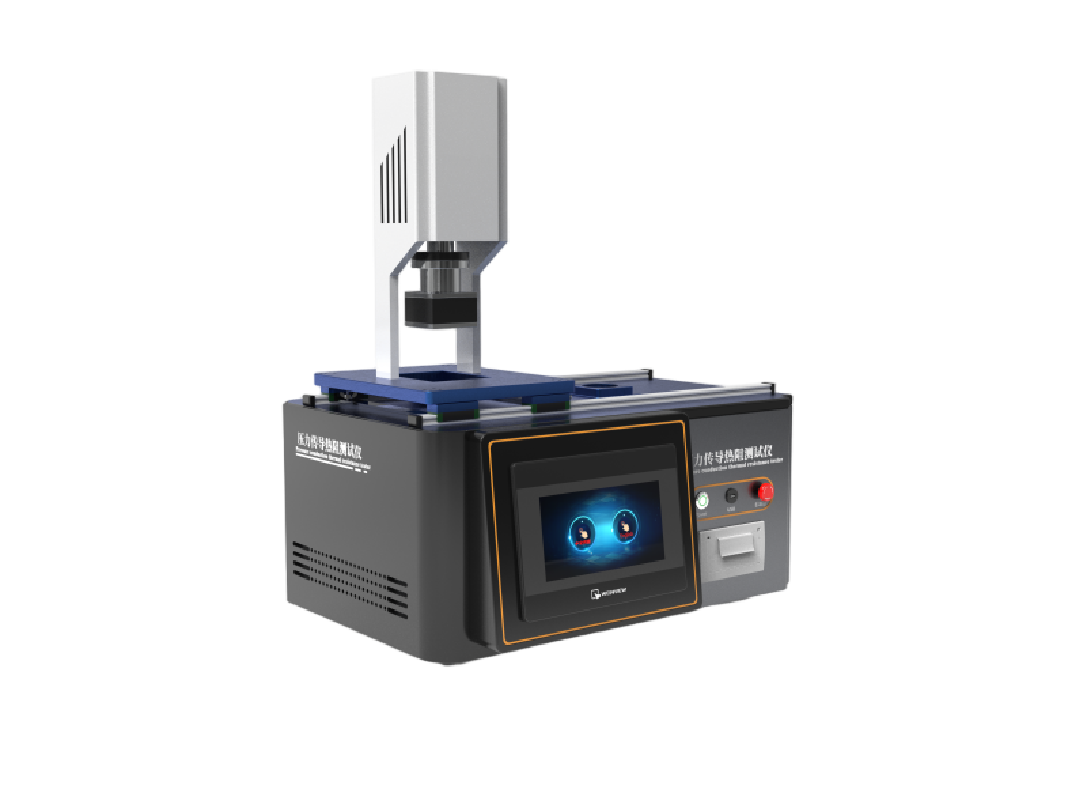

壓力傳導熱阻測試儀
?描述?
?熱阻:衡量材料或界面阻礙熱量傳導能力的參數。熱阻越大,導熱越差。單位通常是 K/W(開爾文每瓦特)或 cm2K/W(平方厘米開爾文每瓦特)。
?壓力傳導:? 指這個測試儀的關鍵特性在于它能夠?施加并精確控制壓力?到被測樣品上(通常是兩個接觸面之間),并測量在該壓力下的熱阻值。
?測試儀:? 集成了壓力加載系統、加熱/冷卻模塊、溫度測量系統和數據采集/分析軟件的專用設備。
?設備主要組成部分與工作原理:?
?壓力加載系統:? 核心部分。
通常采用電機驅動、氣動方式。
提供可精確控制和測量的法向壓力(垂直于接觸面)。
滿足標準
?ASTM D5470,ASTM F1060
?關鍵參數
控制系統:PLC+Windows系統,雙系統切換;
操作界面:彩色12寸嵌入式工業電腦,中英文切換,WiFi連接打印功能
?壓力范圍:0 - 1000 kPa ,精度±0.5%FS壓力控制精度、壓力均勻性。
內置恒溫水槽:0-99度,精度1度;
?溫度控制與測量系統:?
?熱源:? 通常是一個加熱塊(“熱板”),提供穩定的熱流。
?冷源:? 通常是一個冷卻塊(“冷板”),提供穩定的散熱條件。冷卻方式可以是水冷
?溫度傳感器:? 高精度的熱電偶、鉑電阻溫度計靠近樣品接觸面,用于精確測量界面溫度。
?關鍵參數:? 溫度范圍、溫度控制精度、溫度測量精度、熱流密度。
電源:AC 220V 50Hz 1500W;
外形尺寸:862*530*430mm;
?樣品夾具與測試腔體:?
用于固定被測樣品(通常是片狀物,如TIM材料,或被夾在兩塊金屬板之間的界面)。
?數據采集與控制系統:?
實時顯示壓力、溫度、熱流等參數。
根據測量數據(熱板溫度T_hot,冷板溫度T_cold,通過樣品的熱流Q,樣品有效傳導面積A)自動計算熱阻R_th。
?基本穩態熱阻計算公式:?
R_th = (T_hot - T_cold) / Q (單位: K/W)
?面積標準化熱阻計算公式:?
R_th'' = (T_hot - T_cold) * A / Q (單位: cm2K/W) - 更常用,便于比較不同尺寸樣品。
生成測試報告(壓力-熱阻曲線等)。
?典型應用場景:?
?熱界面材料性能評估:? 這是最主要的應用。測量導熱硅脂、導熱墊片、導熱膠、相變材料、石墨烯膜等在不同壓力下的熱阻,是評價其性能優劣的關鍵指標。
?散熱組件接觸熱阻測量:? 評估芯片封裝與散熱器之間、散熱器與外殼之間等組裝體的實際界面熱阻。
?材料導熱性能研究:? 在研究復合材料、層壓材料或需要加壓夾持的樣品時,可在特定壓力下測量其整體或特定方向的導熱性能。
?產品質量控制:? 生產線上對TIM材料或散熱組件進行抽檢,確保其接觸熱阻符合規格要求。
?研發與優化:? 開發新型散熱方案時,測試不同壓力設計對整體熱阻的影響。
?選購或使用時需要考慮的關鍵因素:?
?壓力范圍與精度:? 是否覆蓋您的應用所需壓力?控制精度(如±1%)能否滿足要求?
?樣品尺寸與形狀:? 夾具能容納多大、多厚的樣品?是否支持您的目標樣品類型?
?熱阻/熱導率測量范圍與精度:? 設備能測量的最di、最高熱阻值是多少?測量精度(如±5%)如何?
?溫度范圍:? 測試溫度是否覆蓋您的應用環境(如 -40°C 到 150°C)?
?符合標準:? 設備是否符合行業公ren的測試標準(最重要的是 ?ASTM D5470? - 薄導熱固體材料熱傳導性能的標準測試方法)?符合標準對報告的可比性和可信度至關重要。
?熱流密度:? 設備能提供的熱流密度是否足夠模擬您的應用場景?
?接觸面平行度與平整度:? 這對施加均勻壓力和獲得準確溫度測量至關重要。
?數據采集速率與軟件功能:? 軟件是否易用?報告功能是否滿足需求?能否輸出壓力-熱阻曲線?
?重復性與穩定性:? 設備的測試結果是否具有良好的重復性和長期穩定性?
?品牌與供應商支持:? 供應商的技術支持、校準服務和備件供應如何?
?總結:?
壓力傳導熱阻測試儀是一種?專門設計用于在精確可控的壓力條件下測量材料界面(尤其是接觸界面)熱阻?的精密儀器。它的核心價值在于能夠模擬實際裝配壓力工況,為熱界面材料的性能評估、散熱設計優化和質量控制提供?最直接、最相guan的熱性能數據?(即特定壓力下的熱阻值)。
如果你在實驗室工作或負責產品開發,在選擇此類設備時,務必明確自己的測試需求(樣品類型、壓力范圍、溫度范圍、精度要求、遵循標準等),并仔細比較不同設備的規格和技術特點。這類設備通常價格不菲,但想獲得可靠的散熱數據,這筆投資絕對是值得的。如果你有具體的應用場景或型號對比問題,隨時可以繼續交流!
