IV曲線測試(電流-電壓特性曲線測試)是一種用于評估電子元件(如二極管、晶體管、太陽能電池等)電氣特性的基本方法。其原理是通過測量元件在不同電壓下的電流響應,繪制出電流(I)與電壓(V)之間的關系曲線,從而分析元件的性能和工作狀態。
IV曲線測試的基本原理:
?施加電壓?:在測試過程中,通過外部電源或測試設備向被測元件施加一系列不同的電壓值(從負電壓到正電壓,或根據測試需求調整范圍)。
?測量電流?:在每一個電壓點下,測量通過元件的電流值。電流的大小取決于元件的電氣特性(如電阻、二極管的正向?qū)ㄌ匦缘龋?br/>
?繪制曲線?:將測得的電壓和電流值繪制成曲線,橫軸為電壓(V),縱軸為電流(I)。這條曲線稱為IV曲線。
?分析特性?:根據曲線的形狀和特征,可以分析元件的工作狀態、性能參數(如導通電壓、飽和電流、反向擊穿電壓等)以及是否存在缺陷。
常見元件的IV曲線特征:
?二極管?:正向電壓下,電流隨電壓增加而迅速上升;反向電壓下,電流很小,直到達到擊穿電壓。
三極管:設計電路中常常會關注的參數有電流放大系數β、極間反向電流ICBO、ICEO、集電極最大允許電流ICM、反向擊穿電壓VEBO、VCBO、VCEO以及三極管的輸入輸出特性曲線等參數。
?太陽能電池?:在光照條件下,IV曲線會顯示出短路電流(Isc)和開路電壓(Voc),并可以通過曲線計算最大功率點(MPP)。
?電阻?:IV曲線是一條直線,斜率表示電阻值。
普賽斯源表部分測試曲線圖
測試設備:
IV曲線測試通常使用以下設備:

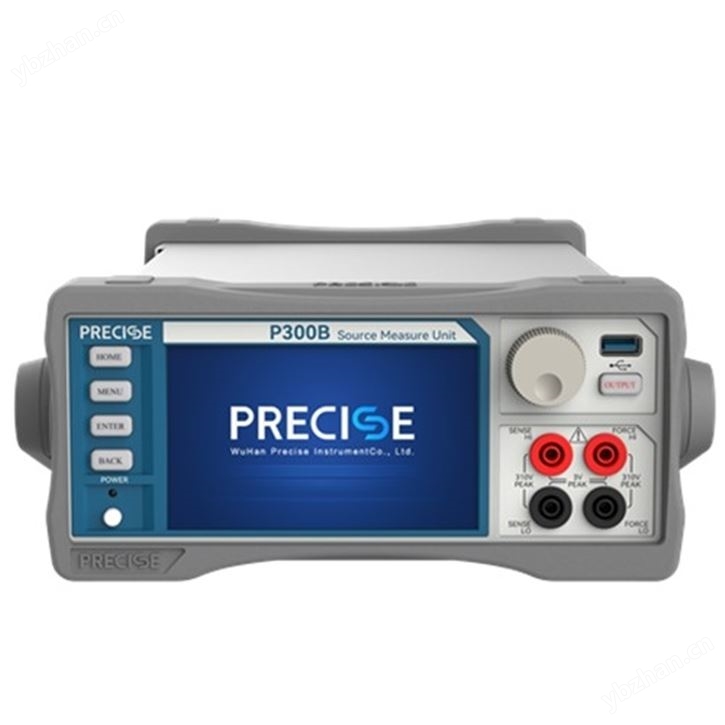

?源測量單元(SMU)?:又名數字源表,可以同時施加電壓和測量電流。
?萬用表?:用于簡單的電壓和電流測量。
?專用測試儀?:半導體特性曲線示蹤儀等
其中普賽斯數字源表集合電壓源、電流源、電壓表、電流表、電子負載的功能于一身,摒棄了多臺儀器連接耗時、占用空間大、操作不方便等弊端。普賽斯儀表作為國內蕞早生產數字源表的廠家,自主研發生產的數字源表性價比高、操作方便,廠家服務更及時,可廣泛用于分立半導體器件、能量與效率特性測試、傳感器特性測試、有機材料、納米材料等測量。支持四象限工作,可作為源或負載
