在工商業儲能系統中，同時設計儲能計量電表、防逆流電表和防超容電表，是為了滿足不同維度的功能需求，覆蓋系統運行的安全性、合規性、經濟性和電網穩定性。三者分工不同但相互配合，共同保障儲能系統與工商業負載、電網之間的可靠互動。

一、儲能計量電表：精準計量儲能系統自身的能量流動

1. 能耗統計與節能分析：工商業用戶需通過計量數據評估儲能系統的節能效果（如回收了多少再生電能、減少了多少電網用電量），為成本核算和系統優化提供依據。

2. 電池壽命管理：通過充放電電量累計（即 “循環次數” 關聯），輔助判斷儲能電池的衰減狀態，避免過度充放電導致壽命縮短。

3. 計費與結算：若儲能系統參與電網輔助服務（如峰谷套利、需求響應），需精確計量充放電量以進行電費結算或補貼申領。

二、防逆流電表：防止儲能電能反向流入電網，保障電網安全

1. 電網安全規范要求：多數國家 / 地區的電網法規明確規定，非并網發電 / 儲能系統（如工商業用戶側儲能）不得向電網反向送電。因?yàn)槟媪麟娔芸赡軐?dǎo)致電網電壓、頻率波動，干擾繼電保護裝置，甚至危及電網運維人員安全。

2. 避免電費糾紛：若儲能電能逆流至電網，可能被電網計量表誤判為 “用戶向電網售電”，但工商業用戶通常無售電資質，逆流會導致電費計算混亂或被處罰。

3. 保護儲能系統：逆流時電網電壓可能對儲能變流器（PCS）產生沖擊，防逆流電表可觸發保護機制，避免設備損壞。

三、防超容電表：限制儲能系統的最大充放電功率，匹配電網容量

1. 避免電網過載：工商業用戶的電網接入容量（如變壓器容量）是固定的，若儲能系統充電時功率過大（如與原有負載疊加后超過變壓器容量），會導致電網過載，引發跳閘、設備燒毀等事故。

2. 符合用電契約：電網公司與工商業用戶簽訂的供電協議中，會明確用戶的 “最大需量”（即允許的最大瞬時功率），超容用電可能面臨罰款或限電處罰。防超容電表可通過限制儲能充放電功率，確保總負荷不超標。

3. 平衡負載穩定性：當工商業負載突然波動時（如大型設備啟動），防超容電表可動態調整儲能充放電功率，避免總功率瞬間超限，保障負載與儲能的協同穩定運行。

三者的協同關系

• 場景舉例：當工商業用戶負載較低時，儲能系統放電，此時防逆流電表需確保放電量不超過負載需求（不逆流）；若負載突然增大，儲能系統需提升放電功率，但防超容電表需限制總功率（負載 + 儲能放電）不超過電網容量；同時，儲能計量電表記錄全過程的充放電能量，用于后續分析和結算。

• 核心目標：通過三者配合，實現儲能系統 “安全、合規、高效” 運行 —— 利用儲能節能 / 套利價值，又不影響電網穩定和用戶用電安全。

安科瑞為工商業儲能系統提供完整的電表方案：

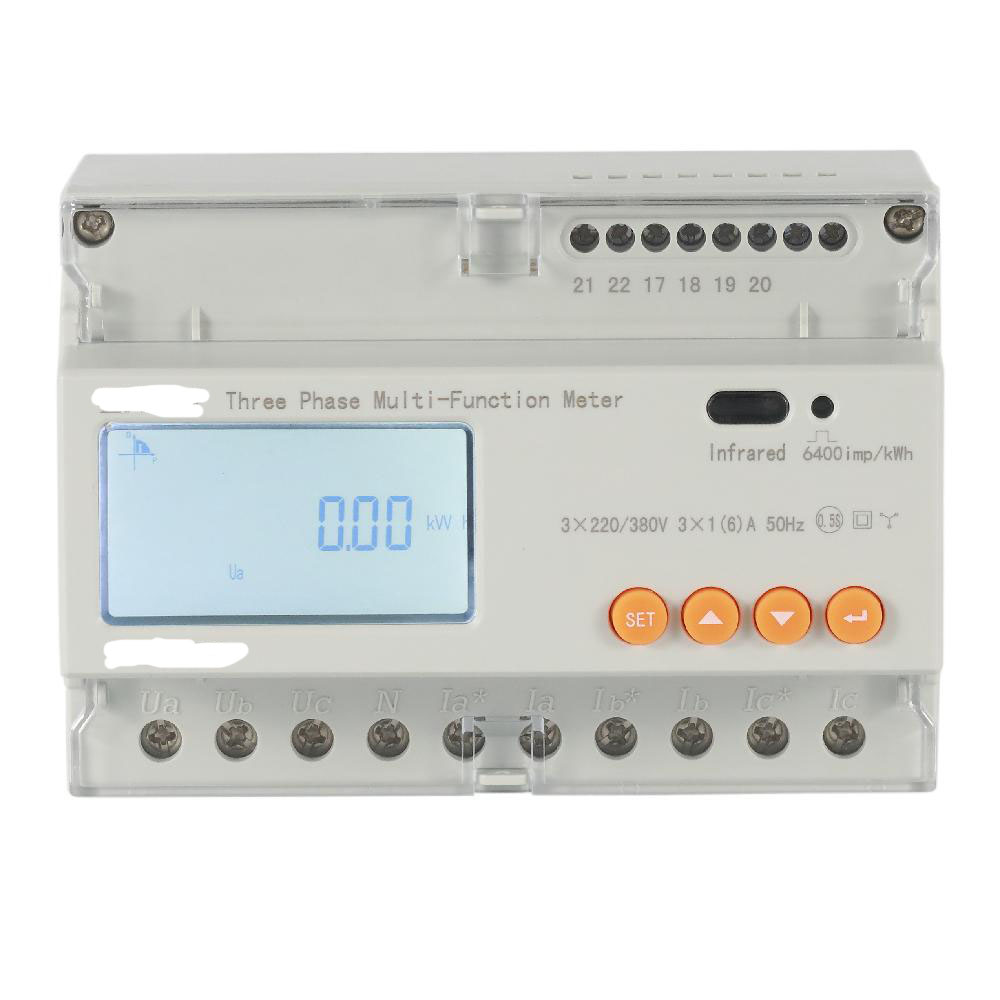

工商業儲能計量電表也叫結算電表、雙向計量電表DTSD1352-SQCF：

儲能系統存在 “充電”（從電網吸收電能）和 “放電”（向電網 / 負載釋放電能）兩種狀態，結算電表需支持雙向電能計量，分別記錄充電量（電網輸入儲能）和放電量（儲能輸出至電網 / 負載）

安科瑞 DTSD1352-SQCF+互感器方案在儲能場景的應用

1.方案組成與優勢

硬件搭配:DTSD1352 電能表+配套互感器，適用于大儲、工商儲等電流較大的場景，通過互感器實現安全、精準的電參數采集。應用價值:實時監測儲能系統(如光伏逆變器)的充放電電能數據，輔助用戶評估發電效率與儲能效果，支持遠程通訊，數據可接入管理系統，實現智能化運維與能耗分析。

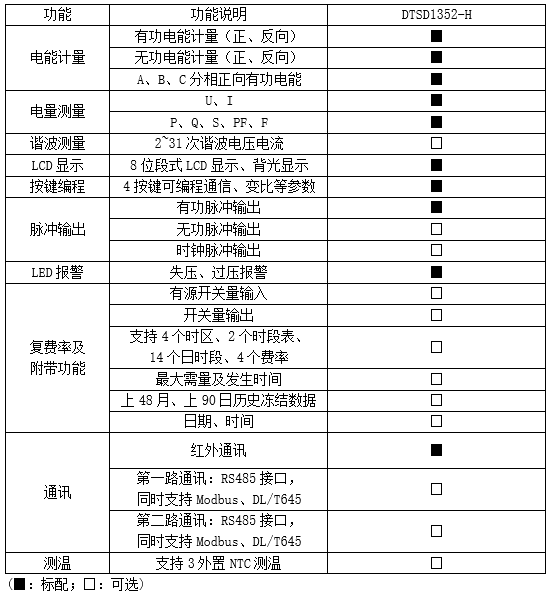

2.技術參數及產品功能

DTSD1352-C配套電互感器器可做為一款防逆流電表與陽光電源逆變器做了適配

安科瑞解決方案:提供 DTSD1352-C 系列三相電能表，導軌式安裝，屬于陽光電源電表選型手冊推薦產品，確保通訊協議兼容(如 Modbus-RTU、DL/T645 等協議適配)

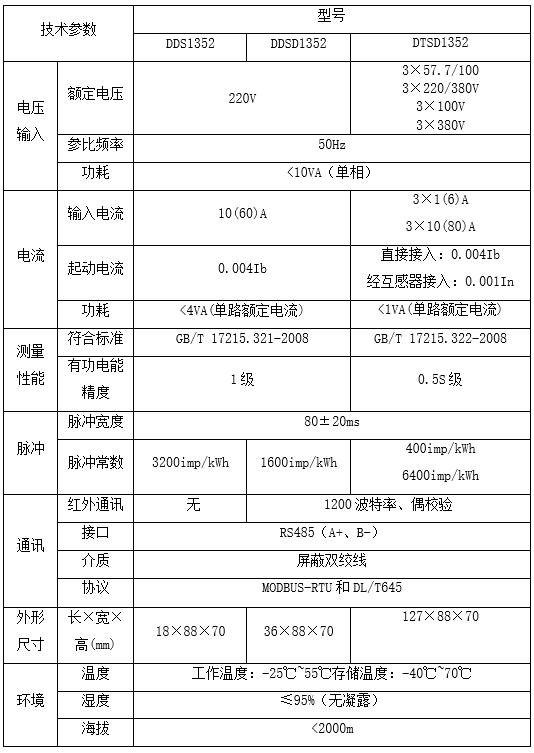

產品技術參數與關鍵技術參數：

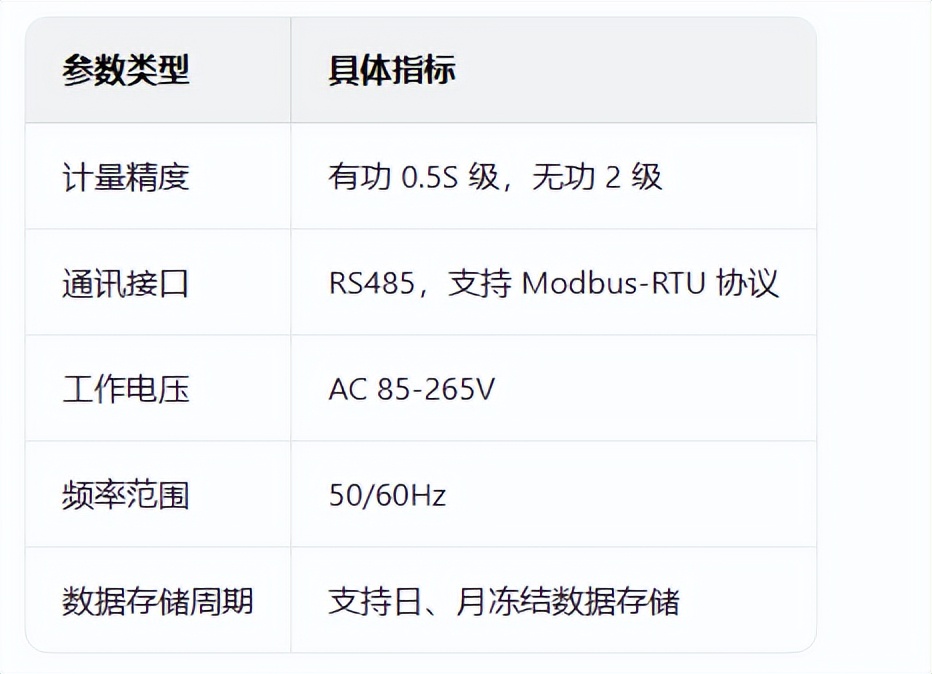

1.關鍵技術參數：

2.協議對接要點協議兼容性:

DTSD1352-C 系列支持逆變器與電表的數據交互(如發電功率、累計發電量、設備狀態等信息傳輸)。通訊配置:需在電表與逆變器端設置一致的波特率數據位、校驗位等參數，確保通訊鏈路穩定。

DTSD1352-CT/FC可做為防超容 電表，具備485通訊方式，監測負載的數據及儲能的放電，標配卡扣式電流互感器，安裝方便，搭配磁鋼線取電壓

總結：

智能電網與能源管理系統集成DTSD1352 電能表可進一步接入能源管理平臺(如安科瑞 EMS 能源管理系統)，實現多站點電能數據集中監控與分析，輔助用戶優化能源消耗策略。與光伏、儲能系統聯動，實現“發-儲-用”全鏈路數據可視化，提升新能源項目的經濟性與可靠性。
