文章由上海程斯智能科技有限公司提供

儀器應用

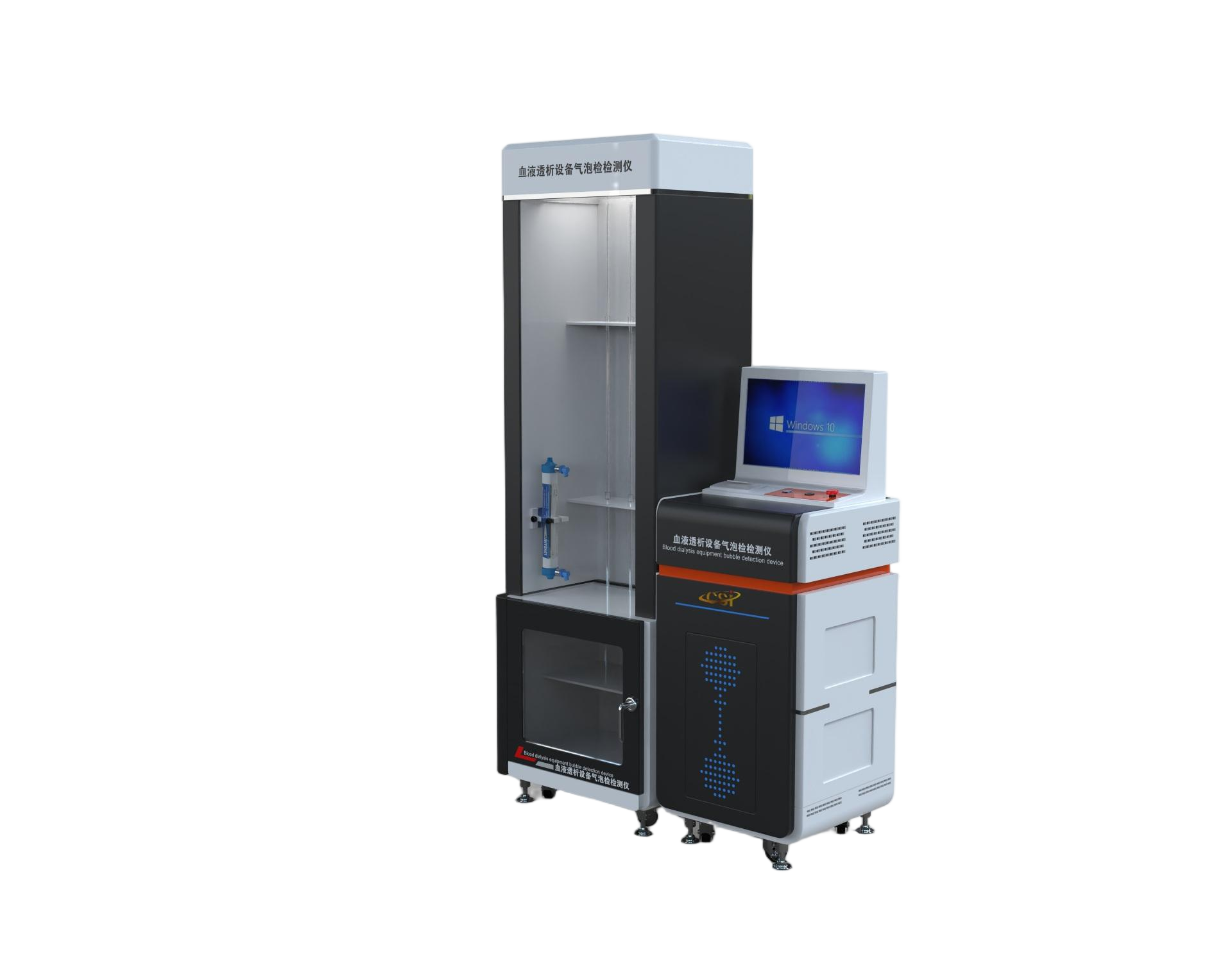

    設備氣泡檢檢測儀是依據標準《YY0054-2010 血液透析設備》中第6.10條一防止空氣進入試驗(《GB 9706.216-2021》第201.12.4.4.105條一空氣注入)的要求設計，測試系統的試驗結構管路嚴格按照標準要求并采用超聲波氣泡傳感器來判定氣泡的精準測量。

  氣泡檢測方式直接在血液管路上進行監測的防護系統,出現在靜脈管路內的連續通過的微小氣泡報警限值或大塊氣泡報警限值應符合制造商的規定。

執行標準

《YY0054-2010 血液透析設備》中第6.10條

《GB 9706.216-2021 第2-16部分:血液透析醫用電氣設備血液透析濾過和血液濾過設備的基本安全和基本性能專用要求》第201.12.4.4.105條

技術參數

氣泡感應裝置：超聲波氣泡傳感器

血泵前壓力傳感器：-100Kpa~100Kpa

注射泵：2組

蠕動泵：1套

測定用PVC測試管：4根

空氣探測器：1套

模擬血液加熱系統：1套；

操作系統：PLC+Windows系統；

操作界面：彩色12寸嵌入式工業電腦，中英文切換；

主體支架:鋁型材制造；

壓力傳感器：-50kpa-0，精度0.1%；

儲存容器：亞克力制造1套含所有接頭；

回收容器：亞克力制造1套含所有接頭；

控制系統和測試支架獨立分開；

加熱容器帶控溫系統：0-99度，可設置；

打印機：無線WiFi連接方式，結構數據可以導出編輯；

流量計：0-1升可根據試驗品選擇其他量程

空氣探測器：1套國產

用電要求：220V,50HZ;

儀器尺寸：

試驗原理：

通過在靜脈通道上的患者接頭處,安裝多根測試PVC管路，并與透析器出口連接，用于收集空氣

通過在動脈通道上靠近血泵泵管的負壓部分處,將穿刺針插人動脈通道,并通過注射泵注入標定量的空氣。

調整蠕動泵流速，控制動脈通道壓力，通過血液流速、試管容量和測得的空氣體積計算空氣流速

原理圖
