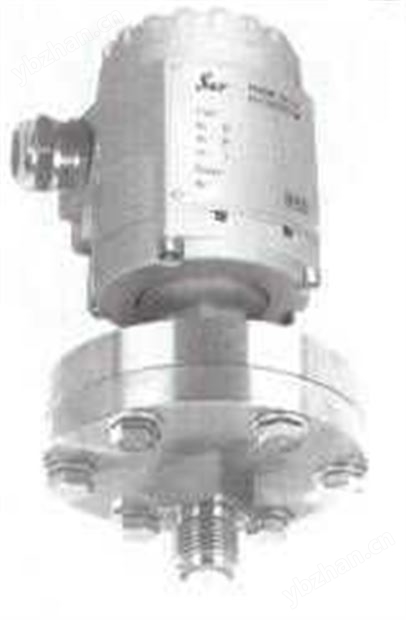

隔膜壓力變送器是一種廣泛應用于工業自動化領域的儀器，主要用于測量液體或氣體的壓力，并將其轉換為標準電信號輸出。本文將詳細探討它的工作原理及其在實際應用中的重要性。
一、基本結構
隔膜壓力變送器通常由三個主要部分組成：壓力傳感器、隔膜和電子模塊。壓力傳感器負責感知介質的壓力；隔膜則是一個薄膜，起到隔離介質與傳感器之間的作用，防止腐蝕或結垢；電子模塊則將傳感器檢測到的壓力信號轉換為可供控制系統使用的電信號。
二、工作原理
隔膜壓力變送器的工作原理基于壓力的傳遞和轉換。當被測介質（如氣體或液體）施加壓力時，壓力通過隔膜作用在傳感器上。隔膜的變形程度與施加的壓力成正比，傳感器根據這一變形情況生成相應的電信號。
1.壓力感知：當介質的壓力作用在隔膜上時，隔膜會發生彎曲，從而使得連接的變送器內部結構（如應變片或電容器）產生微小的位移或變形。這一變化被精準地轉化為電信號。
2.信號轉換：傳感器將機械位移轉化為電信號后，電子模塊會對其進行放大、線性化處理，以確保輸出信號的準確性和穩定性。最終，變送器輸出標準信號（如4-20mA或0-10V），供控制系統進行進一步處理和顯示。
三、隔膜的作用
隔膜在變送器中具有至關重要的作用。首先，它能夠有效隔離被測介質與傳感器，從而保護傳感器免受腐蝕和污染。此外，隔膜的材料選擇也十分重要，通常采用不銹鋼、聚四氟乙烯（PTFE）等具有良好耐腐蝕性的材料，以適應不同工況的需求。
四、應用領域
本產品在許多領域都有著廣泛的應用。例如，在化工行業中，用于監測反應釜內的壓力；在石油和天然氣行業，監測管道內的流體壓力；甚至在水處理行業，用于檢測輸水管道的壓力等。其高精度和可靠性使其成為許多工業自動化系統中至關重要的組成部分。
五、總結
隔膜壓力變送器憑借其特殊的工作原理和優良的性能，在工業自動化領域中發揮了重要作用。隨著科技的發展，其設計和材料也在不斷進步，未來將更加智能化和高效化，為各行各業的壓力監測提供更為可靠的解決方案。
