混凝土作為土木建工行業常用的建筑材料，對保障建筑結構安全和后續交付使用期限起到了決定性的作用，為監督城鄉施工建設安全和統一質量檢測標準，中華人民共和國*編制、批準和發布了《GB/T 50082 普通混凝土長期性能和耐久性能試驗方法標準》，對普通混凝土長期性能和耐久性能試驗做出了基本技術要求。而在《混凝土的抗滲性檢測和影響因素》一文中，我們曾對混凝土的抗滲等級和影響抗滲性能的因素進行了簡單介紹，為承接前文的內容，接下來就根據GB/T 50082中的規定章程來簡單介紹混凝土的抗水滲透試驗方法，主要分為滲水高度法和逐級加壓法。

一、適用范圍

       該方法適用于工程建設活動中對普通混凝土進行的抗水滲透試驗，當與國家法律、行政法規的規定相抵觸時，應按國家法律、行政法規的規定執行。

二、制取試樣

       合格的試樣是試驗的基礎，混凝土取樣應符合現行國家標準《普通混凝土拌合物性能試驗方法標準》GB/T 50080中的規定，且每組試件所用的拌合物應從同一盤混凝土或同一車混凝土中取樣，具體要求如下：

1、試件的小橫截面尺寸宜按表1的規定選用。

2、骨料大公稱粒徑應符合現行行業標準《JGJ 52普通混凝土用砂、石質量及檢驗方法標準》的規定。

3、試件應采用符合現行行業標準《JG 237混凝土試模》規定的試模制作。

4、所有試件的承壓面的平面度公差不得超過試件直徑的0. 0005。

5、除特別指明試件的尺寸公差以外，所有試件直徑或高度的公差不得超過1mm。

6、試件的制作和養護應符合現行國家標準《GB/T 50081混凝土物理力學性能試驗方法標準》中的規定。

7、在制作試件時，不應采用憎水性脫模劑。

8、制作試件時，所采用的振動臺和攪拌機應分別符合現行行業標準《JG/T 245混凝土試驗用振動臺》和《JG 244混凝土試驗用攪拌機》的規定。

9、抗水滲透試驗應以6個試件為一組。試件拆模后，應用鋼絲刷刷去兩端面的水泥漿膜，并應立即將試件送入標準養護室進行養護。

10、抗水滲透試驗的齡期宜為28d。應在到達試驗齡期的前一天，從養護室取出試件，并擦拭干凈。待試件表面晾干后，應按下列方法進行試件密封：

①　當用石蠟密封時，應在試件側面裹涂一層熔化的內加少量松香的石蠟。 然后應用螺旋加壓器將試件壓入經過烘箱或電爐預熱過的試模中，使試件與試模底平齊，并應在試模變冷后解除壓力。試模的預熱溫度，應以石蠟接觸試模，即緩慢熔化，但不流淌為準。

②　用水泥加黃油密封時，其質量比應為（2. 5~3）：1。應用三角刀將密封材料均勻地刮涂在試件側面上，厚度應為（1~2）mm。應套上試模并將試件壓入， 應使試件與試模底齊平。

③　試件密封也可以采用其他更可靠的密封方式。

三、試驗儀器和設備

1、萬測ITM306高精度抗滲儀

       高精度抗滲儀是按照國家標準對混凝土試件長期恒定內壓下的耐抗滲漏性能進行測定的新一代檢測設備，廣泛適用于工廠、建筑公司、產品質量檢驗所、科研院校等單位對混凝土試樣抗滲性能的測定和研究。本設備可有兩種試驗方式：①采用微機試驗軟件控制試驗過程，實時顯示壓力值、試驗時間，試驗結果自動保存，并可打印輸出。②采用觸摸屏+PLC控制試驗過程，試驗完畢，自動停止。

2、萬測HDM205A液壓脫模機

       萬測液壓脫模機是高精度抗滲儀的配套產品，主要用于抗滲水泥試件的壓模、脫模以及劈裂，結構合理、剛性好，配有獨立液壓系統，操作簡單，安全方便且工作效率高。該機性高，配有滑軌支架和試模小車，機械定位，方便試模的拆裝，僅通過換向和加裝墊塊和切刃，便可實現壓模、脫模和切模，三功能和一。

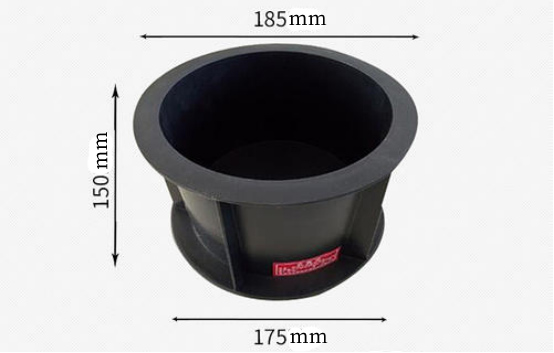

3、上口內部直徑為175mm、 下口內部直徑為185mm和高度為150mm的圓臺體試模。

4、梯形版應采用尺寸為200mm×200mm透明材料制成，并應畫有十條等間距、 垂直于梯形底線的直線。

5、分度值為1mm的鋼尺，分度值為1min的鐘表和螺旋加壓器、 烘箱、 電爐、 淺盤、 鐵鍋和鋼絲刷等輔助設備。

四、試驗方法和步驟

1、滲水高度法

      滲水高度法適用于以測定硬化混凝土在恒定水壓力下的平均滲水高度來表示的混凝土抗水滲透性能，試驗步驟如下：

①　試件準備好之后，啟動抗滲儀，并開通6個試位下的閥門，使水從6個孔中滲出，水應充滿試位坑，在關閉6個試位下的閥門后應將密封好的試件安裝在抗滲儀上。

②　試件安裝好以后，應立即開通6個試位下的閥門，使水壓在24h內恒定控制在(1.2士0. 05) MPa，且加壓過程不應大于5min，應以達到穩定壓力的時間作為試驗記錄起始時間（精確至1min）。在穩壓過程中隨時觀察試件端面的滲水情況，當有某一個試件端面出現滲水時，應停止該試件的試驗并應記錄時間，并以試件的高度作為該試件的滲水高度。對于試件端面未出現滲水的情況，應在試驗24h后停止試驗，并及時取出試件。在試驗過程中，當發現水從試件周邊滲出時，應重新按前文規定的方法進行密封。

③　將從抗滲儀上取出來的試件放在壓力機上，并應在試件上下兩端面中心處沿直徑方向各放一根直徑為6mm的鋼墊條，并應確保它們在同一豎直平面內。 然后開動壓力機，將試件沿縱斷面劈裂為兩半。試件劈開后，應用防水筆描出水痕。

④　應將梯形板放在試件劈裂面上，并用鋼尺沿水痕等間距量測10個測點的滲水高度值，讀數應精確至1mm。 當讀數時若遇到某測點被骨料阻擋，可以靠近骨料兩端的滲水高度算術平均值來作為該測點的滲水高度。

2、逐級加壓法

     逐級加壓法適用于通過逐級施加水壓力來測定以抗滲等級來表示的混凝土的抗水滲透性能，具體步驟如下：

①　試驗時，水壓應從0. 1MPa開始，以后應每隔8h增加0.1 MPa水壓，并應隨時觀察試件端面滲水情況。當6個試件中有3個試件表面出現滲水時，或加至規定壓力（設計抗滲等級）在8h內6個試件中表面滲水試件少于3個時， 可停止試驗，并記下此時的水壓力。在試驗過程中，當發現水從試件周邊滲出時，應按前文規定重新進行密封。

②　混凝土的抗滲等級應以每組6個試件中有4個試件未出現滲水時的大水壓力乘以10來確定。混凝土的抗滲等級應按下式計算：
