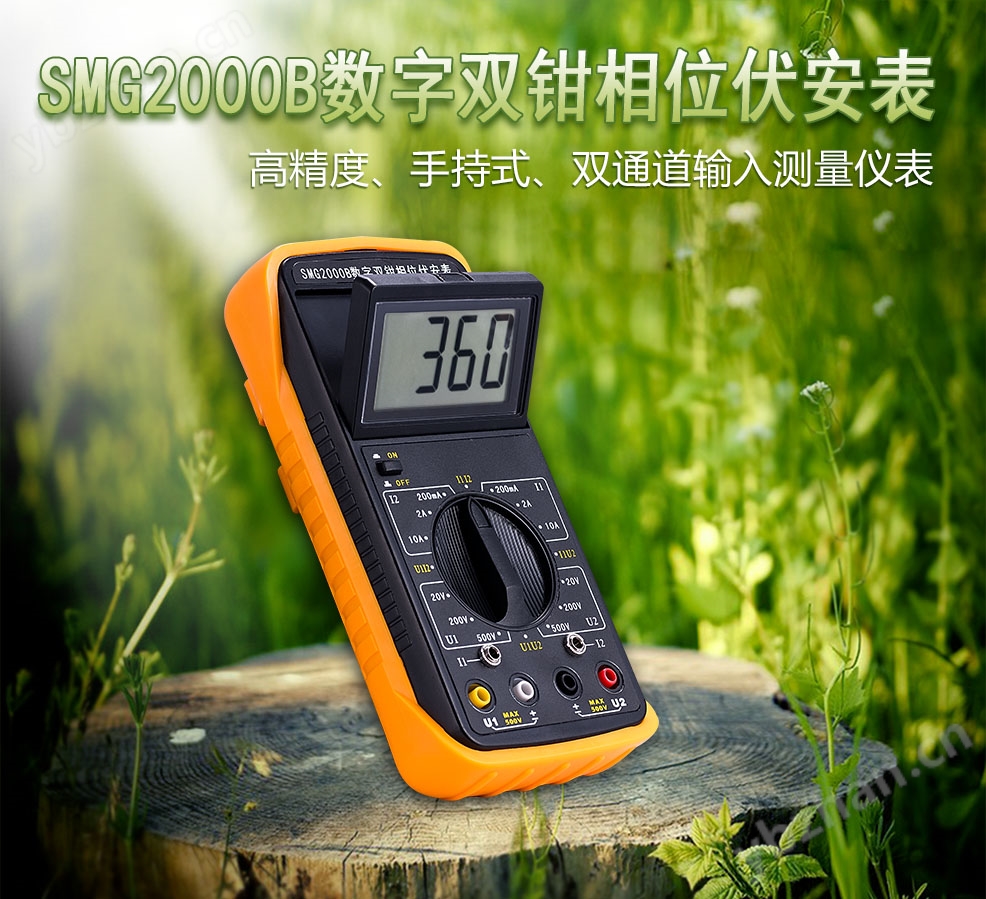

SFMG2000B數字雙鉗相位伏安表 該數字雙鉗相位伏安是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動… 專用測量電壓、電流及相......
雙鉗數字式相位表、雙鉗式伏安相位表、雙鉗伏安相位表、數顯雙鉗相位表
| 參比工作條件 | 環境溫度 | (23±5)℃ |
| 環境濕度 | (45～75)% RH | |
| 被測信號波形 | 正弦波、β=0.02 | |
| 被測信號頻率 | (50±0.2)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 100～220V、0.5～1.5A | |
| 外參比頻率電磁場干擾 | 應避免 |
| 表1：交流電壓測量誤差 | ||
| 量 限 | 分 辨 率 | 基本誤差極限 |
| 20V | 0.01V | ±(1.0%RD+2) |
| 200V | 0.1V | |
| 500V | 1V | |
| 表2：交流電流測量誤差 | ||
| 量 限 | 分 辨 率 | 基本誤差極限 |
| 200mA | 0.1mA | ±(1.0%RD+2) |
| 2A | 1mA | |
| 10A | 10mA | |
| 表3：工頻相位測量誤差 | ||
| 范 圍 | 分 辨 率 | 基本誤差極限 |
| 0～360° | 1° | ±3° |
測U1-U2相位時電壓輸入回路阻抗：40KΩ
| 額定工作條件 | 環境溫度 | (0～40)℃ |
| 環境濕度 | (20～80)% RH | |
| 被測信號波形 | 正弦波、β=0.05 | |
| 被測信號頻率 | (50±0.5)Hz | |
| 被測載流導線在鉗口中的位置 | 任意 | |
| 測量相位時被測信號幅值范圍 | 測U1-U2相位時：30V～500V | |
| 測I1-I2 相位時：10mA～10.00A | ||
| 測U1-I2 或 I1-U2 相位時：10V～500V、10mA～10.00A | ||
| 外參比頻率電磁場干擾 | 應避免 | |
| 額定工作誤差極限 | 在上所述額定工作條件下，各被測量的額定工作誤差極限不超過相應基本誤差極限的兩倍 | |
| 顯示位數 | 三位半 | |
| 采樣速率 | 3次/秒 | |
| 電源 | 單個9V迭層電池、電源電流小于5mA | |
| 外形尺寸 | 表殼尺寸 | 192×95×55mm3 |
| 鉗殼尺寸 | 140×42×20mm3 | |
| 鉗口尺寸 | Φ7mm×9mm | |
| 重量 | 表體 | 280g |
| 測量鉗 | 2×200g | |
| 儲存條件 | 溫度 | －10℃～50℃ |
