產品介紹:

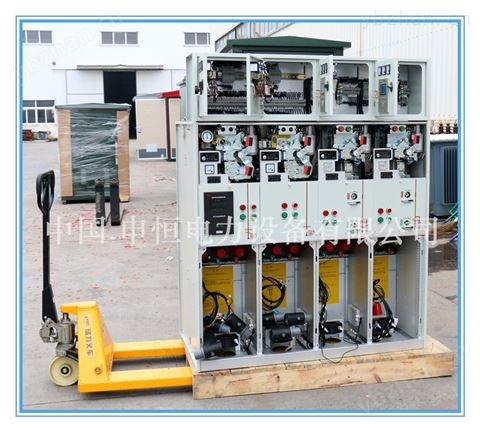

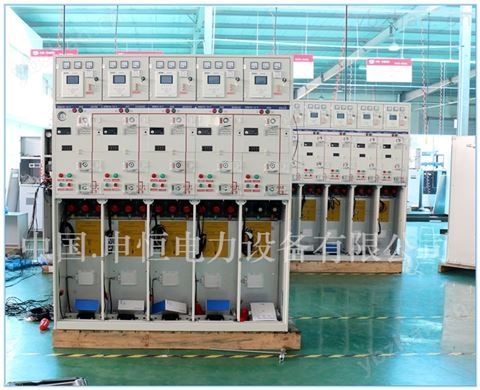

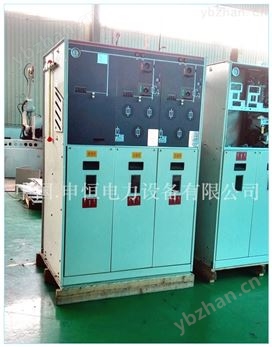

SRM16-12型SF6氣體全絕緣全密封緊湊型環網柜(以下簡稱充氣柜)，本產品在引進*進技術，把全部帶電部件都密封在不銹鋼氣箱內，讓產品實現zui小化，zui安全，zui緊湊，zui可靠理念；產品的模塊化設計，以其固定式與靈活擴展的*統一，可以適合終端用戶或網絡節點的各種要求，同時滿足各種配電開閉所、箱式變電站、電纜分支箱的需要，產品還具有長壽命、免維護的特點，是國網、社區、工業等各種用戶的配套設施。
海拔高度 ≤2000 米
* 環境溫度
zui高溫度 + 45℃
zui低溫度 - 40℃
* 濕度
日平均濕度 ≤ 95%
月平均濕度 ≤ 90%
* 抗震能力: 地震烈度不超過8度
技術特性
* SF6氣體壓力 20℃下為0.4bars(相對壓力)
* 年泄漏率 ≤0.25‰/年
* 浸水試驗 水下施加0.3bars的壓力/24小時
* 燃弧試驗 有滅弧器25kA/1s 無滅弧器16kA/1s
* 防護等級
SF6氣室 IP67
熔斷器筒 IP67
開關柜外殼 IP3X
* 母線
開關柜內母線 400mm2 Cu
開關柜接地母線 150mm2 Cu
螺栓直徑 M10
* 氣室不銹鋼殼厚度 3.0mm
※ 柜子尺寸：寬×深×高=325×751×1336mm
技術參數：
1）取決于熔斷器的電流額定值；
2）受限于高壓熔斷器
KLCG15-12/24的各種獨立標準方案，這些獨立方案可以組成用戶任何想要的復雜方案。
注：1）單個模塊必須加擴展頭后才能使用。
2）C、D、F、V模塊的寬均為：325；SvBr的寬為650；12KV的計量模塊尺寸為696；24KV的計量模塊為900。
3）標準1路為130KG；6路大約是570-800KG；計量柜M大約為250KG
