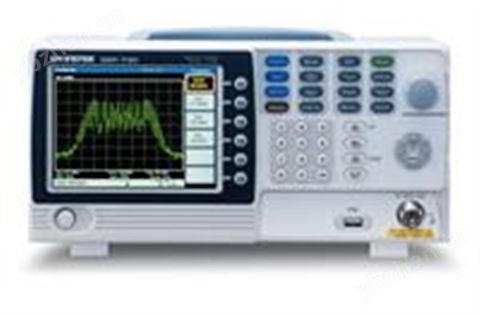

射頻通信實驗課程解決方案 固緯電子日前推出的GSP-730是一款針對射頻通信教學需求而開發的 3 GHz 頻譜分析儀。預算約束與教學工具不足通常為學校提供高品質射頻通信實驗課程的兩大障礙。GSP-730是一款中等層次的頻譜分析儀，提供所有頻譜儀應有的基本功能特征，與GRF-1300培訓套件搭配，其折中的價格在3GHz射頻通信實驗課程領域具有的地位。 GSP-730頻譜分析儀、GRF-1300與計算機正確相連，形成三角形結構的系統集成，可在講解的同時持續做實驗。老師可以使用計算機，對教學內容進行演示文稿的展示，同時控制GSP-730與GRF-1300進行實驗，讀取頻譜顯示和參數并顯示在電腦屏幕上。 GSP-730和GRF-1300 容易在當前的教學材料中切換，包括演示文稿，教材，遠程控制軟件，在電子實驗系統中。
電子化培訓系統
GSP-730和GRF-1300 射頻通信系統，適合電子通信類的大學，大中專院校，職業類學校和培訓中心，軍事以及個人的基礎學習。取而代之的新的培訓系統節省了巨大的使用成本，結合GSP-730和GRF-1300提供了一個經濟的解決方案，以消除預算約束與教學工具不足的兩大障礙。
產品規格 此規格適用條件：+20?C~+30?C，GSP熱機至少30分鐘。 頻率規格 頻率范圍 中心頻率 | 設置分辨率 | 0.1MHz | | 精確度 | ±50kHz (展頻 : 0.3GHz~2.6GHz, 20 ±5°C) | 展頻 | 設置范圍 | 1MHz~3GHz | | 精確度 | ±3%
(展頻 : 0.3GHz~2.6GHz, 20 ±5°C) | 分辨率帶寬 | 設置范圍 | 30KHz, 100KHz, 300KHz, 1MHz, 標稱-3dB帶寬 | SBB相位噪聲 | -85dBc / Hz (典型值, 500kHz偏移, RBW : 30kHz, 掃描時間: 1.5s, 展頻 :1MHz@1GHz) | 偽信號響應&諧波 幅值規格 參考電平 | 輸入范圍 | +20~-40dBm | | 精確度 | ±2dB (1GHz);展頻:5MHz | | 單位 | dBm, dBV, dBµV | 平均噪聲電平 | ≤ -100dBm
(典型值, 中心頻率: 1GHz RBW : 30kHz) | 頻率特性 | ±3.0dB @300MHz~2.6GHz, ±6.0dB @ 80~300MHz, 2.6~3GHz | 輸入 | 輸入阻抗 | 50Ω, 標稱 | | 輸入VSWR | 小于2.0@輸入att≧10dB | | 安全輸入電平 | +30dBm (CW平均功率), 25VDC | | 輸入接口 | N接口 | 掃描規格 掃描時間 | 范圍 | 300ms~8.4s, 自動
(不可調) | | 精確度 | ±2% (展頻: 全展頻) | 常規 接口 | RS-232C | Sub-D母頭-D 9 pins | | USB接口 | 支持USB Host/Device全速 | | VGA輸出 | Sub-D母頭15 pins | | 屏幕 | 640*480 RGB彩色LCD | 其它規格 | 操作溫度 | 5~45°C (溫度25 ±5°C) | | 操作濕度 | 小于45°C / 90%RH | | 存放溫度 | -20~60°C, 小于60°C / 70%RH | | 尺寸 | 296 (L) × 153 (W) × 105 (H) mm | | 重量 | 約2.2kg | | 電源 | AC 100~240V, 50/60Hz | 訂購信息 GSP-730
快速入門手冊*1, 用戶手冊CD *1, 電源線*1
GRF-1300
學生版實驗手冊, 電源點文件和遠程控制軟件CD, 射頻線*3, 天線 *1, N-SMA 轉接頭, 電源線*1 Option
教師版實驗手冊 免費下載
計算機遠程控制軟件 |
