| 產地 | 國產 | 加工定制 | 是 |
|---|

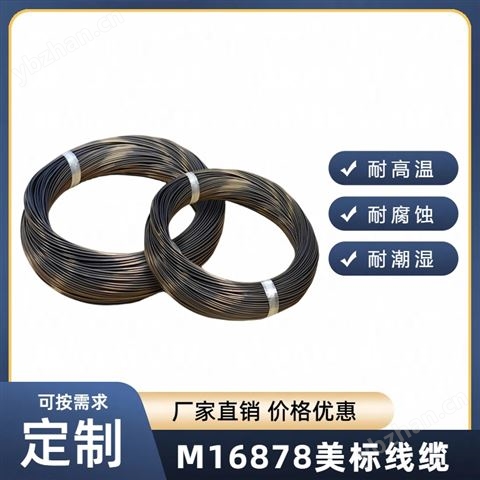

M16878系列 電線電纜，M22759系列 鐵氟龍高溫線，聚四氟乙烯。
MIL-W-16878系列 電線電纜，MIL-W-22759系列 鐵氟龍高溫線，聚四氟乙烯。
美標MIL-W-16878/4, M16878/5, M16878/6, M16878/20, M16878/21, M16878/22,M16878 /23, M16878/24,M16878/25, M16878/26, M16878/27, M16878/28(NEMA HP-3 TYPES E, EE, ET)和MIL-W-16878/11, M16878/12,M16878 /13(NEMA HP-4 TYPES K, KK, KT)電線是適合在常溫、中等溫度及高溫環境下使用的連接電線或設備安裝電線，分別采用PTFE聚四氟乙烯擠出絕緣、PTFE聚四氟乙烯薄膜繞包絕緣或FEP聚全氟乙丙烯絕緣。
美標MIL-W-22759/9，M22759/10，M22759/11，M22759/12電線是專為環境和條件而設計，這種設計使電線能夠符合軍事和航空航天的應用?！赴巽y」的M22759和SAE AS22759電線的特點是含氟高分子聚合物形成的絕緣層在導體表面形成了一個堅硬光滑的覆蓋層，絕緣層提供優異的耐腐蝕和耐化學藥品性能。
每種絕緣的電線可分為薄壁型、中等壁厚、或厚壁型，分別對應于工作電壓250伏特、600伏特和1000伏特。
內導體可選擇單股或多股銅絞線，表面采用鍍銀、鍍鎳或鍍錫。
【產品簡介】
-------------------------------------------------------------------------------
MIL-W-16878/4-(NEMA HP-3 TYPE E?) 中等壁厚擠出型PTFE絕緣導線，600V。
MIL-W-16878/5-(NEMA HP-3 TYPE EE ) 厚壁擠出型耐高壓PTFE絕緣導線，1000V。
MIL-W-16878/6-(NEMA HP-3 TYPE ET ) 薄壁擠出型輕量化PTFE絕緣導線，250V。
MIL-W-16878/20-(NEMA HP-3 TYPE ET ) 薄壁型PTFE薄膜繞包絕緣航空導線，250V。MIL-W-16878/21-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜繞包絕緣航空導線，600V。
MIL-W-16878/22-(NEMA HP-3 TYPE EE ) 厚壁型PTFE薄膜繞包絕緣航空導線，1000V。
MIL-W-16878/23-(NEMA HP-3 TYPE ET ) 薄壁擠出型輕量化PTFE絕緣導線，250V。
MIL-W-16878/24-(NEMA HP-3 TYPE E ) 薄壁型PTFE薄膜繞包絕緣航空導線，250V。MIL-W-16878/25-(NEMA HP-3 TYPE E ) 中等壁厚擠出型PTFE絕緣導線，600V。
MIL-W-16878/26-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜繞包絕緣航空導線，600V。
MIL-W-16878/27-(NEMA HP-3 TYPE EE ) 厚壁擠出型PTFE絕緣導線，1000V。
MIL-W-16878/28-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜繞包絕緣航空導線，1000V。、
MIL-W-22759/9-(SAE AS22759/9?) 1000V, 200℃航空導線(SAE AS22759/9)。
MIL-W-22759/10-(SAE AS22759/10?) 1000V, 260℃航空導線(SAE AS22759/10)。
MIL-W-22759/11-(SAE AS22759/11?) 600V, 200℃航空導線(SAE AS22759/11)。
MIL-W-22759/12-(SAE AS22759/12?) 600V, 260℃航空導線(SAE AS22759/12)。
【產品特性】
-------------------------------------------------------------------------------
M22759電線在商業和航空航天應用中提供振動和明火暴露下的特殊保護。額定電壓為600/1000伏特，可用于電流過載或機械壓力大的系統中，特別適用于安裝空間有限，對重量比較敏感的儀器儀表、電子設備內部 ，也適用于需要額外耐磨性的領域，如飛機發動機。PTFE絕緣層能夠有效抵抗焊接工藝中電烙鐵高溫對絕緣層收縮熔化的影響。
M16878是運用于高溫領域的擠出型PTFE絕緣導線。采用的PTFE絕緣具有優良的耐高溫，耐腐蝕，耐潮濕、耐老化，耐磨，阻燃等性能，還具有優良的熱穩定性和抗化學性，抗氧化性和高可靠性?？砷L期運用于環境或導體溫度在200℃以內的電子和電氣領域，短時溫度可達300℃。還可用于電流過載或機械壓力大的系統中，特別適用于安裝空間有限，對重量比較敏感的儀器儀表、電子設備內部。 能夠有效抵抗焊接工藝中電烙鐵高溫對絕緣層收縮熔化的影響。
【規格參數】可按需求定制-------------------------------------------------------------------------------
產品代號 | AWG | 結構 | 導體直徑 | 最小絕緣直徑 | 絕緣直徑 | 直流電阻 | ||
M22759/9-28-7 | 28 | 7/36 | 0.015 (0.38) | 0.041 (1.04) | 0.045 (1.14) | 210 | ||
M22759/9-26-19 | 26 | 19/38 | 0.019 (0.48) | 0.046 (1.17) | 0.050 (1.27) | 123 | ||
M22759/9-10-19 | 10 | 37/26 | 0.108 (2.74) | 0.137 (3.48) | 0.145 (3.68) | 4 | ||
M22759/10-28-7 | 28 | 7/36 | 0.015 (0.38) | 0.041 (1.04) | 0.045 (1.14) | 210 | ||
M22759/11-28-7 | 28 | 7/36 | 0.38 | 0.83 | 209.2 | |||
M22759/11-26-19 | 26 | 19/38 | 0.51 | 0.97 | 126.0 | |||
M16878/4-32-1 | 32 | 1/32 | .008 (.20) | .025 (.64) | .033 (.84) | 554 | ||
M16878/4-30-1 | 30 | 1/30 | .010 (.254) | .026 (.66) | .034 (.86) | 348 | ||
M16878/5-32-1 | 32 | 1/32 | .008 (.20) | .034 (.87) | .042 (1.07) | 554 | ||
M16878/5-30-1 | 30 | 1/30 | .010 (.254) | .036 (.91) | .044 (1.12) | 348 | ||
M16878/6-32-1 | 32 | 1/32 | .008 (.20) | .016 (.41) | .022 (.56) | 554 | ||
M16878/6-30-1 | 30 | 1/30 | .010 (.254) | .020 (.51) | .024 (.61) | 348 | ||
M16878/20-38-7 | 38 | 7/46 | .005 (.13) | .013 (.33) | .019 (.48) | 1774 | ||
M16878/20-36-7 | 36 | 7/44 | .006 (.15) | .014 (.36) | .020 (.51) | 1351 | ||
M16878/21-32-7 | 32 | 7/40 | .009 (.23) | .026 (.66) | .034 (.86) | 567 | ||
M16878/21-30-7 | 30 | 7/38 | .012 (.31) | .028 (.71) | .036 (.91) | 329 | ||
M16878/22-30-7 | 30 | 7/38 | .012 (.31) | .038 (.97) | .046 (1.17) | 329 | ||
M16878/22-28-7 | 28 | 7/36 | .015 (.38) | .041 (.99) | .049 (1.24) | 210 | ||
M16878/23-38-7 | 38 | 7/46 | .005 (.13) | .013 (.33) | .019 (.48) | 1774 | ||
M16878/23-36-7 | 36 | 7/44 | .006 (.15) | .014 (.36) | .020 (.51) | 1351 | ||
M16878/24-28-7 | 28 | 7/36 | .015 (.38) | .025 (.64) | .029 (.74) | 210 | ||
M16878/24-26-7 | 26 | 7/34 | .019 (.48) | .029 (.74) | .033 (.84) | 131 | ||
M16878/25-32-7 | 32 | 7/40 | .009 (.23) | .026 (.66) | .034 (.86) | 567 | ||
M16878/25-30-1 | 30 | 45687 | .010 (.254) | .026 (.66) | .036 (.86) | 348 | ||
M16878/26-32-7 | 32 | 7/40 | .009 (.23) | .026 (.66) | .034 (.86) | 567 | ||
M16878/26-30-1 | 30 | 45687 | .010 (.254) | .026 (.66) | .036 (.86) | 348 | ||
M16878/27-32-7 | 32 | 7/40 | .012 (.31) | .036 (.91) | .044 (1.12) | 567 | ||
M16878/27-30-7 | 30 | 7/38 | .012 (.31) | .038 (.97) | .046 (1.17) | 329 | ||
M16878/28-32-7 | 32 | 7/40 | .012 (.31) | .036 (.91) | .044 (1.12) | 567 | ||
M16878/28-30-7 | 30 | 7/38 | .012 (.31) | .038 (.97) | .046 (1.17) | 329 | ||
