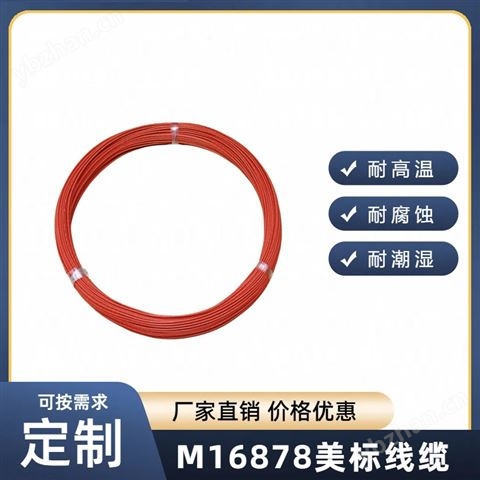

M16878電線M16878/20，M16878導線M16878/21

返回列表頁

參考價: ￥ 50

訂貨量: ≥100 米

具體成交價以合同協議為準

產品型號

品牌其他品牌

廠商性質生產商

所在地上海

在線詢價收藏產品

聯系方式：潘小姐查看聯系方式

更新時間：2025-07-03 16:29:44瀏覽次數：121次

聯系我時，請告知來自儀表網

產品分類 品牌分類

  半鋼

半鋼電纜
  線纜

  其他品牌

上海百銀線纜有限公司

經營模式：生產廠家

商鋪產品：109條

所在地區：上海上海

聯系人：潘小姐

詢價 給他留言

產品簡介

產地	國產	加工定制	是

電線是適合在常溫、中等溫度及高溫環境下使用的連接電線或設備安裝電線，分別采用PTFE聚四氟乙烯擠出絕緣、PTFE聚四氟乙烯薄膜繞包絕緣或FEP聚全氟乙丙烯絕緣。
內導體可選擇單股或多股銅絞線，表面采用鍍銀、鍍鎳或鍍錫。
每種絕緣的電線可分為薄壁型、中等壁厚、或厚壁型，分別對應于工作電壓250伏特、 600伏特和1000伏特。

詳細介紹

M16878/20/21/22

電線是適合在常溫、中等溫度及高溫環境下使用的連接電線或設備安裝電線，分別采用PTFE聚四氟乙烯擠出絕緣、PTFE聚四氟乙烯薄膜繞包絕緣或FEP聚全氟乙丙烯絕緣。

內導體可選擇單股或多股銅絞線，表面采用鍍銀、鍍鎳或鍍錫。

每種絕緣的電線可分為薄壁型、中等壁厚、或厚壁型，分別對應于工作電壓250伏特、 600伏特和1000伏特。

【產品簡介】

-------------------------------------------------------------------------------

MIL-W-16878/20-(NEMA HP-3 TYPE ET ) 薄壁型PTFE薄膜繞包絕緣航空導線，250V。MIL-W-16878/21-(NEMA HP-3 TYPE E ) 中等壁厚PTFE薄膜繞包絕緣航空導線，600V。

MIL-W-16878/22-(NEMA HP-3 TYPE EE ) 厚壁型PTFE薄膜繞包絕緣航空導線，1000V。

M16878是運用于高溫領域的繞包型PTFE絕緣導線。PTFE繞包絕緣航空導線可運用于環境或導體溫度在250℃以內的電?和電氣領域，還可用于電流過載或機械壓力大的系統中，特別適用于安裝空間有限，對重量極度敏感的儀器儀表、電子設備內部。相比PTFE擠出型電線，PTFE薄膜繞包結構使導線具有更加優異的柔軟、耐彎折及抗震性能。能夠有效抵抗焊接工藝中電烙鐵高溫對絕緣層收縮熔化的影響。

【產品特性】

-------------------------------------------------------------------------------

●擊穿電壓高：PTFE聚四氟乙烯絕緣材料，不受環境及頻率的影響，體積電阻可達1018歐姆•厘米，介質損耗小,擊穿電壓高。
●耐高低溫 PTFE的長期使用溫度范圍為-190-+260℃，不影響其絕緣特性。高溫短時間可以達到300℃，具有不燃燒特性，離開火焰即自行熄滅。
●優異的耐化學性：聚四氟乙烯絕緣材料，除熔融的堿金屬外，幾乎不受任何化學試劑腐蝕。例如在濃硫酸、硝酸、鹽酸，甚至在王水中煮沸，其重量及性能均無變化，也幾乎不溶于所有的溶劑，只在300℃以上稍溶于全烷烴（約0.1g/100g）。
●優異的耐候性：聚四氟乙烯不吸潮，不燃，對氧、紫外線均極穩定，所以具有優異的耐候性。

●更輕的重量：薄壁型PTFE薄膜繞包結構決定了該型號導線具有更小的完成外徑和更輕的重量。
●更加柔軟：PTFE薄膜繞包工藝使導線更具柔性，更易彎折。

【規格參數】可按需求定制-------------------------------------------------------------------------------

產品代號	AWG	結構	導體直徑 in.(mm)	最小絕緣直徑 in.(mm)	絕緣直徑 in.(mm)	直流電阻 ohm/km	重量 kg/km
M16878/20-38-7	38	7/46	.005 (.13)	.013 (.33)	.019 (.48)	1774	0.36
M16878/20-36-7	36	7/44	.006 (.15)	.014 (.36)	.020 (.51)	1351	?0.43
M16878/20-34-7	34	7/42	.008 (.20)	.015 (.38)	.021 (.53)	846	0.53
M16878/20-32-7	32	7/40	.009 (.23)	.020 (.51)	.024 (.61)	567	0.76
M16878/20-30-7	30	7/38	.012 (.31)	.022 (.56)	.026 (.66)	329	1.01
M16878/20-28-7	28	7/36	.015 (.38)	.025 (.64)	.029 (.74)	210	1.35
M16878/20-26-7	26	7/34	.019 (.48)	.029 (.74)	.033 (.84)	131	1.93
M16878/20-24-7	24	7/32	.024 (.61)	.034 (.86)	.038 (.97)	81	2.85
M16878/20-22-7	22	7/30	.030 (.76)	.040 (1.02)	.044 (1.12)	52	4.19
M16878/20-20-7	20	7/28	.038 (.97)	.048 (1.22)	.052 (1.32)	33	6.36
M16878/21-32-7	32	7/40	.009 (.23)	.026 (.66)	.034 (.86)	567	1.23
M16878/21-30-7	30	7/38	.012 (.31)	.028 (.71)	.036 (.91)	329	1.5
M16878/21-28-7	28	7/36	.015 (.38)	.031 (.79)	.039 (.99)	210	1.9
M16878/21-26-7	26	7/34	.019 (.48)	.035 (.89)	.043 (1.09)	131	3.54
M16878/21-24-7	24	7/32	.024 (.61)	.040 (.102)	.048 (1.22)	81	4.62
M16878/21-22-7	22	45868	.030 (.76)	.046 (1.17)	.054 (1.37)	52	6.19
M16878/21-20-7	20	45866	.038 (.97)	.054 (1.37)	.062 (1.57)	33	8.65
M16878/21-18-7	18	45864	.048 (1.22)	.064 (1.63)	.074 (1.88)	21	12.36
M16878/21-16-19	16	19/29	.053 (1.35)	.073 (1.85)	.087 (2.21)	15	16.26
M16878/21-14-19	14	19/27	.067 (1.70)	.088 (2.24)	.102 (2.59)	10	24.19
M16878/21-12-19	12	19/25	.084 (2.13)	.107(2.72)	.121 (3.07)	6	36.72
M16878/21-10-37	10	37/26	.108 (2.74)	.127 (3.23)	.141 (3.58)	4	54.52
M16878/22-30-7	30	7/38	.012 (.31)	.038 (.97)	.046 (1.17)	329	2.35
M16878/22-28-7	28	7/36	.015 (.38)	.041 (.99)	.049 (1.24)	210	2.62
M16878/22-26-7	26	7/34	.019 (.48)	.045 (1.14)	.053 (1.35)	131	3.54
M16878/22-24-7	24	7/32	.024 (.61)	.050 (1.27)	.058 (1.47)	81	4.62
M16878/22-22-7	22	45868	.030 (.76)	.056 (1.42)	.064 (1.63)	52	6.19
M16878/22-20-7	20	45866	.038 (.97)	.064 (1.63)	.072 (1.83)	33	8.65
M16878/22-18-7	18	45864	.048 (1.22)	.074 (1.88)	.084 (2.13)	21	12.36
M16878/22-16-19	16	19/29	.053 (1.35)	.083 (2.11)	.095 (2.41)	15	16.26
M16878/22-14-19	14	19/27	.067 (1.70)	.098 (2.49)	.114 (2.90)	10	24.19
M16878/22-12-19	12	19/25	.084 (2.13)	.117(2.97)	.133 (3.38)	6	36.72
M16878/22-10-37	10	37/26	.108 (2.74)	.137 (3.48)	.153 (3.89)	4	54.52
