安徽天康（集團）股份有限公司
免費會員

當前位置：安徽天康（集團）股份有限公司>>耐火電纜>>防火電纜>> FFX100 1Z1-R （PH120） （CU/MGT+LSZH 600/1000V Class-電力電纜

FFX100 1Z1-R （PH120） （CU/MGT+LSZH 600/1000V Class-電力電纜

參  考  價面議
具體成交價以合同協議為準

產品型號

品       牌

廠商性質生產商

所  在  地滁州市

聯系方式：李先生查看聯系方式

更新時間：2016-03-24 18:38:12瀏覽次數：263次

聯系我時，請告知來自 儀表網
同類優質產品更多>
600/1000V 云母帶+交聯聚乙烯絕緣電力電纜（單芯）
FFX100 1Z1-R （PH120） （CU/MGT+LSZH 600/1000V Class 2）
該電纜用于高層建筑，賓館，醫院，地鐵等公共場所中的滅火系統，噴水裝置，控制板，以及出口燈等的配線電纜。



600/1000V 云母帶+交聯聚乙烯絕緣電力電纜（單芯）
FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)

防火電纜

應用
該電纜用于高層建筑，賓館，醫院，地鐵等公共場所中的滅火系統，噴水裝置，控制板，以及出口燈等的配線電纜。


FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)
設計符合BS 7211



FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)



線路完整性

IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-
814(FE180); BS 8434-2 (120mins); BS 5839-1 Clause 26 2e;
CEI 20-36/2-1; SS229-1; NBN C 30-004 (cat. F3); NF C32-070-2.3(CR1

施加機械沖擊時的線路完整性

EN 50200(PH120); CEI 20-36/4-0

施加機械沖擊和水噴射時的線路完整性

EN 50200 附錄 E

系統線路完整性

取決于鋪設系統的DIN 4102-12, E30

阻燃性（單根垂直線纜測試）

EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; VDE 0482-332-1 ; NBN C 30-004 (cat. F1);
NF C32-070-2.1(C2); CEI 20-35/1-2; EN 50265-2-1*; DIN VDE 0482-265-2-1*

降低火蔓延（垂直安裝的成束電纜測試）

EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3;
NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4*;
DIN VDE 0482-266-2-4

無鹵

IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1*

無腐蝕性氣體排放

IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2*

zui小煙霧釋放

IEC 61034-1&2; EN 61034 -1&2;
DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2*; BS 7622-1&2*

無有毒氣體

NES 02-713; NF C 20-454



額定電壓
600/1000V

FFX100 1Z1-R (PH120) (CU/MGT+LSZH 600/1000V Class 2)

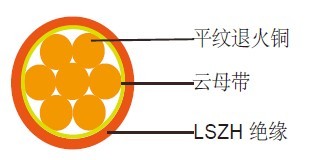

導體：平紋退火銅導線，多股絞合符合IEC(EN) 60228 class 2.
防火層;云母帶
絕緣層：BS 7652標準第6.1部分中的熱塑性塑料，低煙無鹵復合物LTS3類（根據BS 7655:第2.6 部分指出，塑性塑料，低煙無鹵復合物SW2-SW4類型。


色碼
絕緣顏色遵循BS7671標準

芯數

帶接地線

不帶接地線

2芯

-

藍，棕

3芯

黃綠線，藍，棕

棕，灰，黑

4芯

黃綠線，棕，灰，黑

棕，灰，黑。藍

5芯

黃綠線，棕，灰，黑。藍

棕，灰，黑。藍，黑

5芯以上

黃綠線，黑（1.2.3.4.5...）

黑（1.2.3.4.5...）

護套顏色：黑色或根據客戶要求


FFX100 07Z1-R (PH120) CU/MGT+LSZH 450/750V防火電纜

介電試驗

2500 V r.m.s. x 5’ (芯/芯)

絕緣電阻

20 MΩ x km ( 20°C時)

短路溫度

250°C

物理性能和熱性能
工作溫度范圍（固定狀態下）：-30°C – +90°C

安裝溫度范圍（運動狀態）：-20°C – +50°C
zui小彎曲半徑：6×OD



結構參數

導體

FFX100 07Z1-R (PH120)

標稱截面積

絞線的數量
和直徑

絕緣厚度

標稱外徑

標稱重量

mm2

No./mm

mm

mm

kg/km

1.5

7/0.53

0.7

3.5

25

2.5

7/0.67

0.8

4.1

35

4

7/0.85

0.8

4.6

52

6

7/1.04

0.8

5.2

72

10

7/1.35

1

6.5

120

16

7/1.70

1

7.6

180

25

7/2.14

1.2

9

275

35

7/2.52

1.2

10.2

370

50

19/2.52

1.4

11.8

500

70

19/2.14

1.4

13.4

700

95

19.2.52

1.6

15.8

980

150

37/2.52

1.8

18.8

1500

185

37/2.52

2

21

1900

240

37/2.52

2.2

25.7

2500

300

37/2.52

2.4

28.6

3140

400

61/2.85

2.6

32

4000

500

61/3.20

2.8

35.5

5000

630

127/2.52

2.8

39.5

6300

電氣性能
導體運轉溫度: 90°C
周圍溫度: 30°C

載流容量（A）

導體
截面
積		參考方法4
（附在熱絕緣墻上的導管上）		參考方法3
（附在線槽或者墻上等
的導管上）		參考方法1
（直接用夾子夾住）		參考方法11（在
一個有孔徑的電
纜匣中，垂直或
者水平）		參考方法12
水平隔開垂直隔開三相分開
 2根電纜單相
交流或者直流
電		3根或者
4根電纜
三相交流
電		2根電纜
單相交流
或者直流
電		3根或者
4根電纜
三相交流
電		2根電
纜單相交
流或者
直流電
電纜水
平分開
或者緊
挨著		3根或者4根電纜
三相交流電電纜水平分開或者緊挨著		2根電
纜單相
交流或者
直流電纜
水平分開
或者緊挨
著		3根或者
4根電纜
三相交
流電
電纜水
平分開
或者緊
挨著		2根電
纜單相交
流或者
直流3
根電纜
三相交
流電		2根電纜
單相交流
或者直流
3根電纜
三相交流
電		3跟電纜
三相分開
3相交流
電

1

2

3

4

5

6

7

8

9

10

11

12

mm2

A

A

A

A

A

A

A

A

A

A

A

1.5

18

17

22

19

25

23

-

-

-

-

-

2.5

24

23

30

26

34

31

-

-

-

-

-

4

33

30

40

35

46

41

-

-

-

-

-

6

43

39

51

45

59

54

-

-

-

-

-

10

58

53

71

63

81

74

-

-

-

-

-

電壓降落（/A/m）

標稱 截面 積

2根電纜直流電

2根電纜單相交流電



參考方法3和4
（附在墻上的導
管上等）

參考方法1和11
（直接用線夾夾
住或者置于電纜
槽中）

參考方法3和4
（附在墻上的導
管上等）

參考方法1，
11,12（三相分
開）

參考方法1,11
（水平相鄰分開

1

2

3

4

5

6

7

mm2

mV/A/m

mV/A/m

mV/A/m

mV/A/m

mV/A/m

mV/A/m

1.5

31



31





27





27





27





27



2.5

19



19





16





16





16





16



4

33



12





10





10





10





10



6

7.8



7.9





6.8





6.8





6.8





6.8



10

4.7



4.7





4.7





4





4





4



16

2.9



2.9





2.9





2.5





2.5





2.5







r

x

z

r

x

z

r

x

z

r

x

z

r

x

z

25

1.85

1.6

0.31

1.9

1.85

0.19

1.85

1.6

0.27

1.65

1.6

0.165

1.6

1.6

0.19

1.6

35

1.35

1.35

0.29

1.35

1.35

0.18

1.35

1.15

0.25

1.15

1.15

0.155

1.5

1.15

0.18

1.15

50

0.99

1

0.29

1.05

0.99

0.18

1

0.87

0.25

0.9

0.86

0.155

0.87

0.86

0.18

0.87

70

0.68

0.7

0.28

0.75

0.68

0.175

0.71

0.6

0.24

0.65

0.59

0.15

0.61

0.59

0.175

0.62

95

0.49

0.51

0.27

0.58

0.49

0.17

0.52

0.44

0.23

0.5

0.43

0.145

0.45

0.43

0.17

0.46

120

0.39

0.41

0.26

0.48

0.39

0.165

0.43

0.35

0.23

0.42

0.34

0.14

0.37

0.34

0.165

0.38

150

0.32

0.33

0.26

0.43

0.32

0.165

0.36

0.29

0.23

0.37

0.28

0.14

0.31

0.28

0.165

0.32

185

0.25

0.27

0.26

0.37

0.26

0.165

0.3

0.23

0.23

0.32

0.22

0.14

0.26

0.22

0.165

0.28

240

0.19

0.21

0.26

0.33

0.2

0.16

0.25

0.185

0.22

0.29

0.17

0.14

0.22

0.17

0.165

0.24

300

0.155

0.175

0.25

0.31

0.16

0.16

0.22

0.15

0.22

0.27

0.14

0.14

0.195

0.135

0.16

0.21

400

0.12

0.14

0.25

0.29

0.13

0.155

0.2

0.125

0.22

0.25

0.11

0.135

0.175

0.11

0.16

0.195

500

0.093

0.12

0.25

0.28

0.105

0.155

0.185

0.1

0.22

0.24

0.09

0.135

0.16

0.088

0.16

0.18

630

0.072

0.1

0.25

0.27

0.086

0.155

0.175

0.088

0.21

0.23

0.074

0.135

0.15

0.071

0.16

0.17

注：r:工作溫度下導體電阻
x:電抗
z:阻抗
