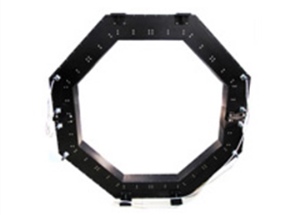

介紹羅氏線圈的原理。
羅氏線圈是一種環形線圈，交流電流通過導體產生交替變化的磁場，感應到與電流的比率成正比的交流電壓信號。
羅氏線圈的主要性能特征。
一、是無磁飽和。
二、是線性誤差小。
三、良好的溫度特性。
四、寬帶。
羅氏線圈無磁飽和。
線圈內部是空氣，不含鐵芯等磁飽和器件。理論上，原邊量沒有上限。
事實上，線圈的較大值是10，000A，一個取決于線圈能夠承受的破壞電壓，另一個取決于積分特性，不能收集過多的輸出信號。第三，副邊輸出電壓的增加可能超過電纜的承載能力。
羅氏線圈特性-線性誤差小。
中空線圈結構，內部為空氣，電感小，信號響應速度快，信號電壓非常線性。
在實際應用過程中，由于積分器需要與積分器配套使用，受積分器低頻噪聲的影響，會影響積分器的線性。然而，與傳統互感器相比，它仍然具有良好的線性特性。
羅氏線圈特性-溫度特性好。
羅氏線圈具有良好的溫度特性，溫度系數≤30ppm/℃，是羅氏線圈本身的溫度特性。其主要原因是塑料外殼與繞組導體的熱膨脹系數不一致，造成線圈損壞，影響其靈敏度。
另一部分溫度漂移來自積分器，由于電阻和電容參數受溫度的影響而變化，影響積分時間常數，從而導致測量誤差。
羅氏線圈特性-寬帶。
感應器和磁心感應器存在渦流損耗、原邊電流頻率增加、磁通密度增加等現象，都會使渦流損耗增加，進而引起發熱問題。
但由于沒有磁心，羅氏線圈沒有飽和、磁滯等問題，也沒有渦流，因此可測頻率也很高。
通常可以達到數百kHz，有時甚至超過1MHz。
