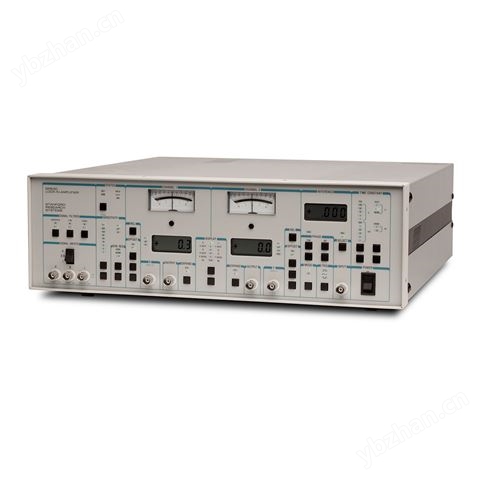

SR510和SR530是模擬鎖定放大器，在噪聲水平大得多的情況下，可以測量小至納伏的交流信號。單相SR510和雙相SR530均具有低噪聲電壓和電流輸入，高動態儲備，兩級時間常數和一個內部振蕩器。此外，這兩種鎖定功能均配備了多種功能，旨在使它們易于使用。
正弦波混合
SR510 / SR530的核心是一個精密的模擬正弦波乘法器。鎖定 使用乘法器（解調器）將信號輸入（以參考頻率）轉換為直流信號，并在直流信號中對其進行濾波和放大。許多 鎖定使用方波乘法器，該乘法器會引入雜散諧波響應。SR510 / SR530使用干凈的正弦波倍增器，它們固有地沒有有害的諧波。
信號輸入
SR510 / SR530具有差分輸入，輸入噪聲為7 nV /√Hz，輸入阻抗為100MΩ。該輸入可以配置為電壓輸入，也可以配置為電流輸入， 增益為10 6 V / A，對虛擬地的輸入阻抗為1kΩ。提供500 mV至100 nV的滿量程靈敏度。
可以選擇三個輸入預濾波器。個是線路陷波濾波器，可在線路頻率上提供50 dB的抑制。類似地，第二濾波器在線路頻率的第二諧波處提供50 dB的抑制。第三個濾波器是帶通濾波器，可自動跟蹤參考頻率。這三個濾波器可以消除信號放大之前的大部分噪聲。
參考輸入
基準輸入可以設置為鎖定正弦波或脈沖基準的任一邊沿。參考頻率范圍為0.5 Hz至100 kHz，并允許在參考的基波和二次諧波處進行檢測。方便的內置頻率計可不斷測量并以4位數的分辨率顯示參考頻率。可以從前面板以0.025°的分辨率對基準進行相移，或者以90°的增量進行相移，以便于測量正交信號。SR530具有自動相位功能，可讓您通過一次按鍵快速確定信號相對于參考的相位。
輸出時間常數
相敏檢測器遵循兩個濾波階段。時間常數可以選擇最長100秒以地降低噪聲，也可以選擇短至1 ms（修改后為20 µs）以用于實時伺服環路。兩個濾波器級允許6或12 dB /倍頻程的衰減。
動態儲備
在給定的滿量程輸入電壓下，鎖相放大器的動態儲備是干擾信號與滿量程輸入電壓之比（dB）。干擾信號定義為在鎖定無法以其的精度測量信號之前可以應用于輸入的任何頻率的信號的幅度。
SR510和SR530的動態儲備在20 dB到60 dB之間，具體取決于靈敏度范圍。選擇帶通濾波器會額外增加20 dB的動態儲備，使這些鎖定的動態儲備為80 dB。
偏移和擴展
SR510 / SR530的偏移和擴展功能使您可以輕松查看大信號中的細微變化。可以手動選擇輸出偏移量為滿量程的0％到100％，也可以使用自動偏移量選擇自動偏移量，該偏移量會自動選擇一個等于信號值的偏移量。信號偏移后，當查看標稱值的細微變化時，可以使用10倍擴展來提供更高的分辨率。
模擬和數字顯示
兩種鎖定方式均標配了精密模擬儀表和4位數字顯示器。在SR510上，您可以選擇顯示信號幅度，信號偏移或測得的噪聲。在SR530上，對顯示器以矩形（X和Y），極性（R和Θ），偏移量，噪聲或后面板D / A輸出值的形式顯示信號分量。可以將兩個鎖定裝置上的另一個數字顯示器配置為顯示參考相位或參考頻率。
噪音測量
SR510 / SR530的噪聲測量功能使您可以直接在參考頻率下測量信號中的噪聲。噪聲定義為信號與其平均值的均方根偏差。SR510 / SR530將報告參考頻率周圍1 Hz和10 Hz帶寬內的噪聲值。
內部振蕩器
內部壓控振蕩器既提供幅度可調的正弦波輸出，又提供同步的固定幅度基準輸出。正弦波幅度可以設置為0.01、0.1或1 Vrms，并且可以驅動高達20 mA的電流。振蕩器頻率由后面板電壓輸入控制，并且可以在1 Hz至100 kHz之間調節。通常，正弦波輸出用于激發實驗的某些方面，而參考輸出則為鎖定提供頻率參考。
A / D和D / As
后面板上有四個A / D和兩個D / A，可以靈活地將SR510 / SR530與外部信號接口。這些輸入/輸出端口可測量和提供范圍為±10.24 VDC且分辨率為2.5 mV的模擬電壓。A / D以1 kHz的速率數字化信號。D / A輸出非常適合控制SR510 / 530內部壓控振蕩器的頻率。內置的比率功能使SR510 / SR530能夠在一個A / D端口之一上計算其輸出與信號的比率。在伺服應用中，要保持恒定的環路增益，或者在將信號歸一化到強度水平的實驗中，此功能很重要。
可用的前置放大器
盡管SR510和SR530獨立，不需要進行前置放大，但有時可以使用外部前置放大器。遠程前置放大器可在最重要的位置提供增益-就在檢測器處，然后才因電纜噪聲和拾取而使信噪比降低。SR550 FET輸入前置放大器，SR552雙極輸入前置放大器和SR554變壓器輸入前置放大器非常適合與SR510 / SR530鎖定裝置配合使用。這些前置放大器在測量極低電平信號時特別有用。
電腦介面
RS-232計算機接口是SR510和SR530的標準配置。也提供可選的GPIB接口。儀器的所有功能都可以通過計算機界面查詢和設置
