產品簡介

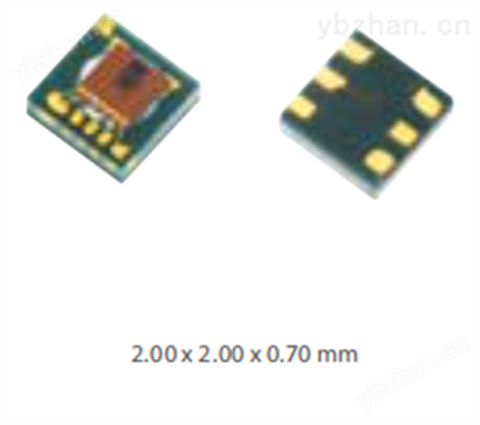

光寶代理芳蓮電子專業銷售光寶RGB顏色傳感器，LTR-381RGB-01是光寶顏色傳感器的一款，LTR-381RGB-01顏色傳感器IC是一款I(lǐng)2C數字接口的RGB顏色傳感器，其尺寸2x2mm，超薄封裝，可檢測環境光和進行顏色識別，也可以進行色溫偵測，光寶LTR-381RGB-01顏色傳感器主要應用于脫毛儀、智能玩具、機器人等智能硬件產品上。更多光寶RGB顏色傳感器資訊，歡迎聯系光寶代理。

詳細介紹

產品介紹

光寶RGB顏色傳感器|I2C數字顏色傳感器|LTR-381RGB-01

光寶LTR-381RGB-01顏色傳感器特點：

I2C接口（標準模式@100kHz或快速模式@400kHz）/I2C interface (Standard mode @100kHz or Fast mode @400kHz)

環境光和RGB二合一封裝在超小尺寸LED上/Ambient Light / Advanced RGB in ultra-small chipled package

睡眠模式功耗極低/Very low power consumption with sleep mode capability

操作電壓：1.7V-3.6V/Operating voltage ranges: 1.7V to 3.6V

工作溫度：-40 — +85℃/Operating temperature ranges: -40 to +85 oC

內置溫度補償電路/Built-in temperature compensation circuit

具有上下閾值的ALS的可編程中斷功能/Programmable interrupt function for ALS with upper and lower thresholds

RoHS and Halogen free compliant

LTR-381RGB-01光寶RGB顏色傳感器應用：

智能玩具、手機/平板、機器人、智能家居、可穿戴，智能硬件

控制移動顯示面板的亮度和顏色，

計算和消費設備

LTR-381RGB-01光寶RGB顏色傳感器應用

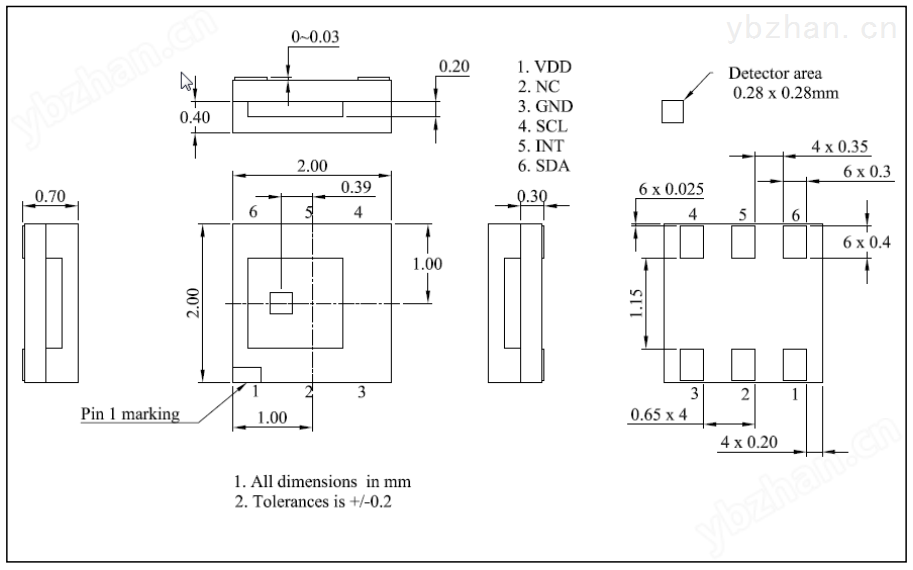

光寶數字RGB顏色傳感器LTR-381RGB-01 尺寸圖：

光寶數字RGB顏色傳感器LTR-381RGB-01尺寸圖

LTR-381RGB-01光寶I2C數字顏色傳感器功能框架圖：

LTR-381RGB-01包含用于ALS/CS（紅色、綠色、藍色和紅外通道）測量的不同光電二極管。光電二極管電流由ADC轉換成數字值。381RGB傳感器還包括一些外圍電路，例如內部振蕩器、電流源、電壓基準和內部保險絲，以存儲微調信息。

LTR-381RGB-01光寶I2C數字顏色傳感器功能框架圖

LTR-381RGB-01光寶RGB顏色傳感器應用電路：

LTR-381RGB-01光寶RGB顏色傳感器應用電路

I/O Pins Configuration Table

Pin	I/O Type	Symbol	Description
1	Supply	VDD	Power Supply Voltage
2		NC	Reserved for internal test. Do not connect at application circuit level.
3	Ground	GND	Ground
4	l	SCL*	I2C serial clock. This pin is an open drain input.
5	O	INT*	Level Interrupt Pin. This pin is an open drain output.
6	I/O	SDA*	I2C serial data. This pin is an open drain input / output.

* Note: For noisy environment, add 10pF capacitor from signal to GND for additional noise filtering.

Recommended Application Circuit Components

Component	Recommended Value
Rp1, Rp2 [1], Rp3	1 kΩ to 10 kΩ
C1	0.1uF
C2	1uF

Notes:
[1] Selection of pull-up resistors value is dependent on bus capacitance values. For more details, please refer to
I2C Specifications: /documents/user_manual/UM10204.pdf

更多光寶I2C數字RGB顏色傳感器型號、資訊，歡迎聯系光寶代理芳蓮電子。
