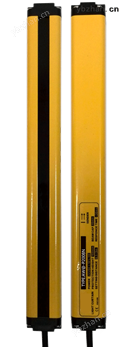

AW2系列區域傳感器
AW2系列區域傳感器選型表
保護高度 | 總 高 | 區域傳感器型號（AW2系列） | ||
光軸間距10mm | 光軸間距20mm | 光軸間距40mm | ||
160 | 184 | AW2-F16□ | AW2-P08□ | AW2-A04□ |
240 | 264 | AW2-F24□ | AW2-P12□ | AW2-A06□ |
320 | 344 | AW2-F32□ | AW2-P16□ | AW2-A08□ |
400 | 424 | AW2-F40□ | AW2-P20□ | AW2-A10□ |
480 | 504 | AW2-F48□ | AW2-P24□ | AW2-A12□ |
560 | 584 | AW2-F56□ | AW2-P28□ | AW2-A14□ |
640 | 664 | AW2-F64□ | AW2-P32□ | AW2-A16□ |
720 | 744 | --- | AW2-P36□ | AW2-A18□ |
800 | 824 | --- | AW2-P40□ | AW2-A20□ |
880 | 904 | --- | AW2-P44□ | AW2-A22□ |
960 | 984 | --- | AW2-P48□ | AW2-A24□ |
1040 | 1064 | --- | AW2-P52□ | AW2-A26□ |
1120 | 1144 | --- | AW2-P56□ | AW2-A28□ |
1200 | 1224 | --- | AW2-P60□ | AW2-A30□ |
1280 | 1304 | --- | AW2-P64□ | AW2-A32□ |
注意：總高不含電纜線插頭長度，詳細尺寸請見尺寸圖。 光柵型號后面的□為N或者P，表示NPN或者PNP。 | ||||
技術性能表
保護高度 | 光軸間距10mm | 160mm～640mm |
光軸間距20mm | 160mm～1280mm | |
光軸間距40mm | 160mm～1280mm | |
保護距離 | 標準：0.1～3m | |
分辨率 | 15mm，25mm，45mm | |
同步類型 | 光學同步 | |
工作電壓 | 24VDC±10% | |
響應時間 | 4-34ms（響應時間=0.5x光軸數量+2ms） | |
功率 | 發射端接收端共計10W | |
輸出信號 | 2*PNP/2*NPN | |
內部保護 | 電源極性保護，輸出短路保護，輸出過載保護 | |
反饋監控 | 無 | |
輸出電流 | 200mA | |
防護等級 | IP65 | |
工作溫度 | -10℃～+55℃ | |
存儲溫度 | -25℃～+70℃ | |
連接類型 | 直接出線式（可定制插接引線式），標配纜線長度3m | |
AW2系列區域傳感器可選安裝形式
AW2系列區域傳感器接線圖
AW2系列區域傳感器外型尺寸圖
附件尺寸圖
