| 參 考 價 | 面議 |
產品型號
品 牌
廠商性質其他
所 在 地東莞市
聯系方式：孟經理查看聯系方式
更新時間：2025-05-19 09:00:44瀏覽次數：71次
聯系我時，請告知來自 儀表網名稱型號尺寸工作臺承重重量一米光柵測長機JDS10001980*450*75010kg650二米光柵測長機JDS20002980*450*8001200三米光柵測長機JDS30004000*450*8501800
JDS1000一米光柵測長機

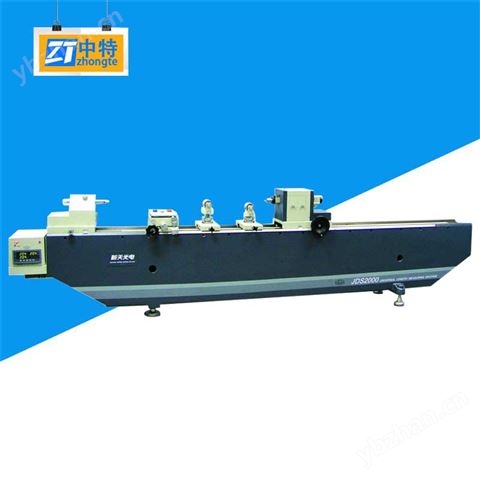

JDS2000二米光柵測長機
JDS3000三米光柵測長機
產品特點：
1.采用進口精密光柵作為測量元件，穩定性好、發熱量低、抗腐蝕、耐污染。
2.光柵材料膨脹系數與鋼相同，受環境溫度影響小。
3.采用計算機數據處理技術，配合一維測量軟件，能高效完成各種復雜測量工作。
4.工作臺可多方向運動和偏擺，適用于不同形狀零件的測量。
5.帶有溫度傳感器，軟件實時補償溫度影響。
技術規格參數 | |||||||||||
測量范圍 | JDS1000 | JDS2000 | JDS3000 | ||||||||
外尺寸 | 0~1000 | 0~2000 | 0~3000 | ||||||||
內尺寸 | 30~900 | 30~1900 | 30~2900 | ||||||||
外螺紋中徑測量至 | 140mm | ||||||||||
分辨力 | 0.1μm | ||||||||||
示值誤差 | ±（0.5+L/200）μm（其中：L為被測長度，單位：mm） | ||||||||||
阿貝測軸移動范圍 | ±10mm | ||||||||||
測量力(N) | 1.5N2.5N | ||||||||||
測帽內徑配合尺寸 | Φ6H7 | ||||||||||
測量桿與測帽內徑配合外徑尺寸 | Φ6g6 | ||||||||||
工作臺 | 垂向行程：0~70 | ||||||||||
橫向行程：0~40 | |||||||||||
水平位置縱向浮動行程：10 | |||||||||||
旋轉 | ±3° | 擺動 | ±3° | ||||||||
橫向測微鼓分度值：0.01 | |||||||||||
工作臺承重：10kg | |||||||||||
頂針架夾持直徑 | 當長度在0~170時：140 | ||||||||||
當長度在170~210時：130 | |||||||||||
V形支架 | 高度調節范圍：≤28 | ||||||||||
支承工件直徑：φ30mm | |||||||||||
量塊、量棒支架 | 量塊支架：支承量塊長度范圍：至1000 | ||||||||||
量棒支架：支承量棒長度范圍：至1000 | |||||||||||
量塊研合架：研合量塊長度范圍：至100mm | |||||||||||
V型鐵工作范圍：工作范圍至中45mm | |||||||||||
環境要求：室溫20℃±0.5℃，相對濕度≤60%RH | |||||||||||
儀器外形尺寸與重量 | |||||||||||
型號 | 儀器外形尺寸長×寬×高 | 儀器質量 | |||||||||
主機 | 附件 | ||||||||||
JDS1000 | 1980×450×750 | 650 | 300 | ||||||||
JDS2000 | 2980×450×800 | 1200 | 300 | ||||||||
JDS3000 | 4000×450×850 | 1800 | 300 | ||||||||
