型號 量程（mm) 外形尺寸(mm） 重量（kg） JVB400 400*300*200 910*985*960 400 JVB400F JVB400U
?影像測量儀系列
影像測量儀是建立在CCD數位影像的基礎上，依托計算機屏幕測量技術和空間幾何運算軟件，實現高效測量的檢測設備。適用于手機配件、家電制品、機械配件、精密夾具、塑膠、五金、電腦周邊行業、精密沖壓件等的測量。
影像測量儀根據結構設計、配置和軟件功能的不同，分為5個產品系列，分別是：
手動型JVB系列：結構設計比較簡單,軟件具備測量幾何元素及組合元素,形位公差評定,坐標系設定,測量數據輸出等基本功能
半自動型JVB-E系列：增加了Z軸電動聚焦、SPC統計功能。
探針型JVB-T系列：采用RENISHAW測頭，配合三維測量軟件，可以實現工件的三維元素測量。
全自動型JVB-C系列：采用了CNC控制系統，實現了全數字化控制，可以通過搖桿和鼠標來完成所有的測量工作，使得測量工作顯得更加的輕松自如。
龍門型JVR系列：具有高速與精準的特性，可在單一機臺上執行多種功能，大大減少重復購置機臺的花費與使用空間的浪費；可增加探針，配合專業三維測量軟件，可進行簡單的三維測量工作。

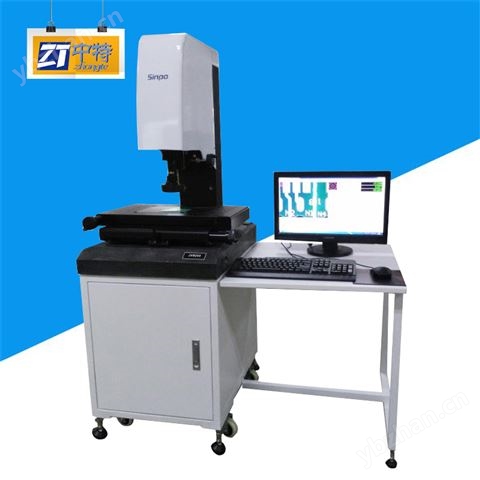

新天JVB400U手動影像測量儀特點：
1.工作臺及底座采用高精度花崗巖底座，強度高，穩定性好。
2.采用精密傳動消除絲桿間隙，保證傳動手輪旋轉舒適且無間隙。
3.鏡頭：0.7X-4.5X定倍卡位鏡頭。
4.Z軸選配安裝光柵尺后可做高度測量。
5.可選配接觸測頭及激光測量，能實現空間坐標點位的測量，方便6.測出各種零件的三維輪廓尺寸、形狀及位置精度。
技術規格參數 | ||||
類型 | 手動影像測量儀 | |||
產品型號 | JVB150 | JVB250 | JVB300 | JVB400 |
JVB150F | JVB250F | JVB300F | JVB400F | |
JVB150U | JVB250U | JVB300U | JVB400U | |
測量行程(mm) | 150×100×100 | 250×150×200 | 300×200×200 | 400×300×200 |
儀器外形尺寸(mm) | 480×460×620 | 600×700×870 | 600×700×870 | 910×985×960 |
儀器質量(kg) | 75kg | 230kg | 250kg | 400kg |
機臺承重(kg) | 10kg | 30kg | ||
測量精度（X、Y) | JVB:(3+L/200)μm、JVB/F:(2.5+L/200)μm、JVB/U:(2+L/200)μm | |||
分辨力 | 0.5um（可選0.1 u m） | |||
重復性 | 2 um | |||
操作方式 | 手動 | |||
放大倍率 | step .zoom光學0.7-4.5X,影像28-180X | |||
軟件 | FOIC手動軟件（可選SINPO-M軟件） | |||
CCD | 41萬像素彩色CCD | |||
電源供電 | 110-220V | |||
適合環境 | 溫度：20℃±5℃，濕度：45%-75% | |||
光源 | 程控3環LED冷光源帶激光指示器（可選配5環8區） | |||
備注 | 儀器可配基恩士激光測量，型號變更為JVB-J | |||
儀器可配RENISHAW探針，型號變更為JVB-T | ||||
?新天JVB400U手動影像測量儀??
