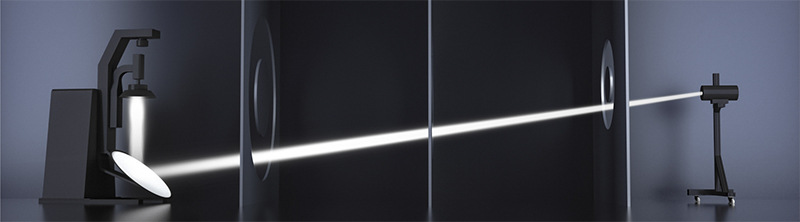

HPG2000立式分布光度計是C型分布光度計，國際照明委員會CIE70文件推薦的運動反光鏡分布光度計。圍繞測試燈具中心作圓周運動的反光鏡,將燈具測量方向的光束反射到光度探測器上，實現不同平面上的光強分布曲線的測量。本系統符合美國能源之星IES LM79標準、歐洲標準EN13032、GB/T9468燈具分布光度測試的一要求等國際、國內相關標準要求。可測量燈具的空間光強分布曲線、空間顏色分布、光強數據、燈具總光通量、有效光通量、區域光通量、燈具效率、亮度限制曲線、眩光等級、概算曲線、最大允許距高比、有效發光角、上射光通量、下射光通量、等照度曲線、等光強曲線等光度參數。可以導出IES文件、CIE文件、LTD文件等多種格式的燈具文件。
主要參考標準：
LM-79-2008 固態照明產品的電氣和光度測量認定方法;
GB/T9468-2008燈具分布光度測量的一般要求;
LB/T 001-2008 整體式LED路燈的測量方法;
GB/T 24824-2009 普通照明用LED模塊測量方法;
GB/T7002-2008 投光照明燈具光度測試 ;
CIE 69 Methods of Characterizing Illuminance Meters and Luminance Meters；
CIE 70-1987 The measurement of absolute luminous intensity distributions；
CIE 121-1996 The photometry of goniophotometer of luminaries；
CIE 84 Measurement of luminous flux；
IESNA LM-75 Goniophotometer Types and Photometric Coordinates；
主要技術特性：
1、被測燈具測量位置與實際使用狀態一致，燈具工作狀態不變；
2、反射鏡可繞被測燈具360度轉動，被測燈具自身可旋轉360度；
3、采用貴金屬光纖點刷技術，實現不間斷連續測量，不會繞線，轉動平穩；
4、激光十字線瞄準裝置、方便，準確地安裝測試燈具的位置；
5、角度精度：0.1度，角度分辨率：0.01度；
6、設備最大尺寸：長寬高2400×3200×3300mm ，中心高度1600mm；
7、暗房最小尺寸：長寬高12.0×3.5×3.5米；
8、燈具最大尺寸：最大出光口尺寸<1.2米，方形燈:800mm×800mm，長條燈:1200mm;
9、配備多種測試夾具：路燈夾具、面板燈夾具、長條型日光燈夾具、E40/E27燈頭夾具；
光度參數：
1、高精度恒溫探頭（恒溫點35±1度，恒溫精度±0.1度）；
2、V(λ)修正精度：CIE標準級（f1’ <0.03）;
3、照度測量范圍：0.001 lx至200 klx , 5檔自動量程;
4、高穩定帶遮光光柵的探頭支架，高底可調，上下和左右傾角可調；
5、光度探頭連接線長度：20米（特殊要求可加長）；
暗房示意圖：
豐富的軟件功能：
1、控制旋轉臺旋轉，采集燈具的光強分布數據，計算燈具的光度數據及坐標系的轉換；
2、包括空間光強分布、空間顏色分布、任意截面上的光強分布曲線（可分別用直角坐標系或極坐標系顯示）、空間等光強曲線、平面等照度分布曲線、亮度限制曲線、環帶光通量、眩光等級、燈具效率、有效發光角、上射光通比、下射光通比、燈具總光通量、有效光通量、相關色溫、色坐標x,y、色差duv。
導出符合國際標準的燈具文件，可直接的導入照明設計軟件，格式說明如下：
*.HPG 虹譜光色HPG系列分布光度計測試數據文件格式；
*.IES IESNA北美標準格式,包括95版和2002版;
*.LDT EULUMDAT德國標準（歐洲）格試文件；
*.CIE CIE國際照明委員會標準格式；
4、根據被測燈的類型，如路燈及室外燈、室內燈或投光燈等，輸出相應的打印報告，可直接保存為PDF文件，便于交流存檔等。
HPG2000軟件介紹及實景照：
