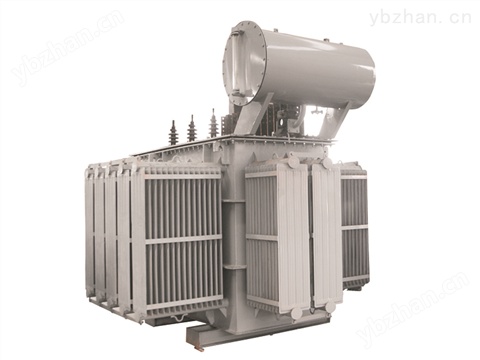

BKS系列油浸式并聯電抗器
使得輸電網絡的對地電容性充電電流急劇增大，為了降低系統工頻電壓的升高和系統絕緣水平，保證系統的安全可靠運行和城市的電網供電質量，在高壓及超高壓、遠距離輸電系統中廣泛應用的并聯電抗器在城市配電電網中得到較普遍的應用。
一、產品概述BKS系列油浸式并聯電抗器
并聯電抗器用于補償線路的電容性充電電流，限制系統工頻電壓的升高和操作過電壓，從而降低系統的絕緣水平，保證線路的可靠運行。隨著我國城市規模的不斷擴大及城市電網的改造，架空線路輸電逐漸被地下電纜輸電所替代，使得輸電網絡的對地電容性充電電流急劇增大，為了降低系統工頻電壓的升高和系統絕緣水平，保證系統的安全可靠運行和城市的電網供電質量，在高壓及超高壓、遠距離輸電系統中廣泛應用的并聯電抗器在城市配電電網中得到較普遍的應用。
二、結構特點BKS系列油浸式并聯電抗器
1.鐵芯選用優質硅鋼片，鐵芯片用進口喬格線自動剪切完成縱、橫剪切，確保鐵芯加工質量。
2.鐵芯采用高強度玻璃絲帶包扎熱固定，并且用專門的鐵芯固化漆緊固，有效減少鐵芯餅之間的震動，從而降低噪音。鐵芯采用直接縫，疊片整齊，表面平整。
3.線圈用優質的紙包銅線繞制。層間絕緣使用點膠紙，在線圈干燥過程中在一定溫度時開始熔化，產生粘附作用，隨著溫度的升高又開始固化，使繞組的相鄰各層可靠地粘合成一個固定單元，防止線圈繞線位移，從而保證了絕緣結構的安全、可靠。
4.電抗器油箱使用全密封結構，油箱與箱沿用耐油膠條密封，變壓器油不與空氣接觸，保證了產品絕緣性能和使用壽命。采用紋波油箱，變壓器油的熱脹冷縮由紋波片的彈性調節，與空氣隔絕，延長使用壽命，取消儲油柜，占地面積小，外形美觀，減少維護。
三、執行標準
GB 1094.1-1996 電力變壓器第1部分 總則
GB 1094.2-1996 電力變壓器第2部分 溫升
GB 1094.3-2003 電力變壓器第3部分 絕緣水平絕緣試驗和外絕緣空氣間隙
GB 1094.5-2003 電力變壓器 第5部分 承受短路的能力
JB/T5346-1998 串聯電抗器
GB/T10229-1988 電抗器
DL/T462-1992 高壓并聯電容器用串聯電抗器訂貨技術條件
IEC289-1988 電抗器
四、型號說明
五、使用環境條件
1.海拔高度不超過1000米；
2.運行環境溫度-25℃至+45℃，相對濕度不超過90%；
3.周圍無有害氣體，無易燃易爆物品。
六、性能參數
額定電壓：10kV、35kV
絕緣水平：Li75AC35、Li200AC85
額定頻率：50Hz
絕緣等級：*
聯結組別：Y
額定電抗率：
油浸式并聯電抗器參數表
型號 | 額定容量（Kvar) | 系統電壓kV | 額定電流A | 額定電抗Ω | 油重(kg) | 總重(kg) | 外形尺寸mm（L*W*H) | 安裝尺寸mm（A×B) |
BKS-72/10 | 72 | 10.5 | 3.96 | 1530.9 | 60 | 320 | 710×510×940 | 450×600 |
BKS-114/10 | 114 | 10.5 | 6.27 | 966.85 | 97 | 420 | 780×610×1110 | 450×600 |
BKS-144/10 | 144 | 10.5 | 7.92 | 765.4 | 120 | 660 | 890×710×1210 | 650×710 |
BKS-300/10 | 300 | 10.5 | 16.5 | 367.4 | 140 | 790 | 1220×750×1310 | 670×710 |
BKS-600/10 | 600 | 10.5 | 33 | 183.8 | 560 | 2250 | 1430×910×1640 | 820×850 |
BKS-1200/10 | 1200 | 10.5 | 65.98 | 91.88 | 710 | 2690 | 1710×1010×1670 | 910×950 |
BKS-3000/10 | 3000 | 10.5 | 164.96 | 36.75 | 1300 | 4200 | 2100×1710×1800 | 1200×1120 |
BKS-8000/10 | 8000 | 10.5 | 439.9 | 13.78 | 3200 | 8150 | 2700×2230×2700 | 1650×1475 |
BKS-10000/10 | 10000 | 10.5 | 549.86 | 11.02 | 4200 | 13200 | 3000×2400×3100 | 2×1160×1700 |
BKS-5000/35 | 5000 | 38.5 | 74.98 | 296.45 | 3800 | 11500 | 2700×2300×3300 | 2×1120×1510 |
BKS-8000/35 | 8000 | 38.5 | 119.97 | 185.28 | 4500 | 15100 | 3100×2400×3500 | 2×1160×1900 |
BKS-10000/35 | 10000 | 38.5 | 149.96 | 148.23 | 4900 | 17100 | 3400×2900×3500 | 2×1270×2010 |
BKS-20000/35 | 20000 | 38.5 | 299.92 | 74.11 | 7850 | 27500 | 4100×3100×4200 | 2×1550×2210
|
