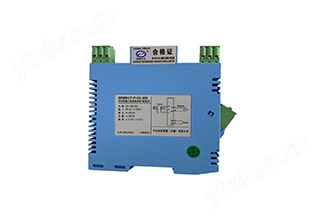

GD8051直流信號輸入隔離器（一入一出）
一、產品應用
● 將現場設備的直流信號輸入。
● 標準模擬信號電隔離。
● 線性化轉換輸出，可選擇4～20mA或1～5V信號，以及其它所需的直流信號。
● 模塊化表芯設計無需零點和滿度調節。
● 帶有工作電源指示燈。
● 單通道，一路輸入一路輸出，輸入回路短路保護。
● 即插即拔式接線端子，DIN導軌卡式安裝。
二、產品描述
①GD8051直流信號輸入隔離器，將多種輸入的直流信號經隔離限能處理，轉換成所需標準過程信號輸出至控制系統或其它儀表。
②本隔離器需要獨立供電，供電電源－輸入回路－輸出回路之間電磁隔離。
三、型號規格
| ● 產品型號：GD8051 ● 型號規格（代碼） 代碼是指明信號輸入或輸出的量程范圍，用戶訂貨時可自由選定（見選型譜） 。 ● 工作電源 電源接線：du立的接線端子13－，14＋，可帶電拔插 電源電壓：20~35VDC 電流損耗：24VDC時，＜25mA 電源指示：得電時LED燈亮：綠色 ● 輸入回路 輸入通道：端子1－，2＋ 接線 （參見端子接線圖） 電流信號：4～20mA；0～20mA；或指定電流量程 電壓信號：1～5V；0～5V；0～10V；或指定電壓量程 輸入阻抗：內置輸入電阻 50Ω ● 輸出回路 輸出通道：端子10,11,12接線（參見端子接線圖） 輸出電流：4～20mA；0～20mA；或指定電流量程 電流輸出時允許負載：0～550Ω（4～20mA，0～20mA 輸出時） 輸出電壓：1～5V；0～5V；0～10V；或指定電壓量程 電壓輸出阻抗：內置輸出電阻 250Ω 紋波（Vp-p）：＜10mV | ● 性能指標 標準精度：±0.1%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（0 → 90%） 穩定時間：≤3s 電源電壓變動影響：±0.1%（允許電壓范圍） 負載電阻變化影響：±0.1%/250Ω 通道隔li：輸入－輸出－電源之間隔li 絕緣電阻：≥100MΩ/500V DC（AC） 隔離能力：1500VAC/1 分鐘50Hz 抗電磁兼容性：符合IEC61000相關抗電磁標準 ● 環境參數 工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝） ● 結構及外形尺寸 結構：卡裝式；模塊化表芯；ABS 材質機殼；拔插式端子 外形尺寸：W16×H116×D110（mm） ，參見外形尺寸圖 整機重量：約110g |
四、型號選擇
訂貨須知
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例1 輸 入：4～20mA
輸 出：4～20mA
外形尺寸：16×116×110
訂貨代碼為：GD8051-A1-01-BD
舉例2 輸 入：4～20mA
輸 出：1～5V
外形 尺寸：25×80×80
訂貨代碼為：GD8051-A1-04-HD
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1.用于向現場變送器提供配電電壓并將信號輸入信號隔li轉換。
2.連接至現場的設備：二線制或三線制非變送器有源電流號。
3.連接至控制系統（或其它單元組合儀表）：各款 DCS/PLC 的AI卡，接收電流或電壓信號。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）
