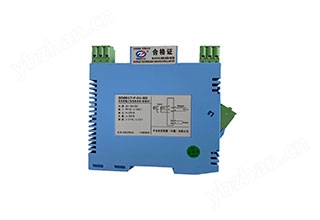

GD8314B-Ex變送器電流信號配電輸入報警設定器
一、
● 提供一組或兩組du立的輸出報警。當選擇具有兩組繼電器輸出報警時，可設置所需的報警方式，如高/低報警障an全/非故障an全報警等。
● 可調報警點，通過電位器設定。報警設定通過儀表后面(安裝卡口附電位器旋鈕設定調節)。
● 隔li和抗REI/EMI 干擾。對地環路、噪聲，無線射頻和電磁干好的防護效果。
● 信號變送模擬輸出。當選擇這功能時，將滿足信號的隔li
● 直流電源供電方式，各通道之間隔。20~30VDC 的直流電源供電方式，電輸入-輸出-報警通道之間隔li。隔li能力2.5KV/1min。
● LED 燈指示。面板上帶有電源指示燈。輸出報警狀態指示燈。
二、描述
①GD8000-Ex系列信號報警設定器主要應用于控制系統報警設定，接收來自于現場變送器、轉換器、溫度傳感器和其它控制設備的信號，將信號進行報警設定。通過信號報警設定器內置的一組或兩組繼電器開關觸點輸出，該繼電器在被監控過程變量超出用戶設定的信號報警范圍時動作。并啟動相連的燈光報警器、聲音報警器或緊急停車系統。這樣，生產工藝過程及控制系統由簡單可kao、du立的報警和停車系統進行保護。
②信號的隔li、變送、模擬輸出功能。便于信號報警設定器將接受的信號經隔li變送，傳輸至 DCS/PLC 系統或其它顯示儀表、數據記錄儀等遠程監控設備。因此，該信號報警設定器是集信號報警、信號變送、隔li功能一體的多功能接口儀表。
③本質an全電路設計，信號報警設定器具有隔lian全柵的功能，符合 [Exia]IIC防爆標準?？梢詰糜谛枰举|an全防爆的場合。
三、技shu規格
●產品型號：GD8314B-Ex
| 回滯：量程的1~1.5% 報警燈指示 (輸出報警時)： OUT1 燈亮, 上限報警（高報） OUT2 燈亮, 下限報警（低報） ●性能指標 標準精度：±0.1%FS 溫度漂移：±0.015%/℃ 響應時間：≤1s（0→ 90%） 穩定時間：≤3s 通道隔li：輸入－輸出－電源之間隔li 絕緣電阻：≥100MΩ/500V DC（AC） 隔li能力：2500VAC/1分鐘50Hz an全區與危險區之間間隔li電壓：≥100MΩ / 500VDC 抗電磁兼容性：符合IEC61000相關抗電磁標準 ●環境參數 工作溫度：0～＋60℃ 儲運溫度：－20～＋80℃ 環境濕度：5～＋95％RH（無冷凝） ●結構及外形尺寸 結構：卡裝式模塊化表芯ABS 材質機殼拔插式端子 外形尺寸：W16×H116×D110（mm），參見外形尺寸圖 整機重量：約115g ●an全防爆認證參數 整機滿足：GB3836.1-2000和GB3836.4－2000 標準相關要求 防爆等ji標志：[Exia]IIC an全認證參數： Um = 250V Uo = 28V Io = 93mA Po = 0.65W Lo = 2.4mH Co = 0.03μF |
四、型號選擇
訂貨須知：
1. 參照選型舉例，正確規范書寫訂貨型號代碼。
2. 若不選擇代碼，則被認同是下列舉例1的訂貨組合方式。
舉例 1： 輸 入：變送器4～20mA（帶配電）
輸 出：輸出4~20mA，帶兩組報警
訂貨代碼為：GD8314B-A-A2-EX
五、外形尺寸、安裝圖
● 安裝
1.35mm標準DIN導軌卡式安裝。安裝時請注意卡位穩定、牢固。
2.盡可能垂直安裝，以利于儀表內部熱量散發。
● 典型應用
1. 適合將現場信號輸入隔li轉換：信號一入二出。
2. 適用于連接至現場的設備：二線制或三線制非變送器，有源電流信號。
3. 現場設備所處區域：0區、1區、2區、IIA區、IIB區、IIC區、T4~T6危險區。
4. an全柵輸出端連接：可與單元組合儀表及 DCS/PLC等系統配套使用。
● 外形尺寸
寬（厚）× 高 × 深＝16×116×110（mm）
