產品介紹:
GPR-TV多頻探地雷達(GPR)系統,全部集成在一個輕便、堅固的外殼內。其內部的三組全屏蔽、雙基蝶形天線分別具有250MHz、500MHz 和1GHz 的頻率,可提供125MHz–2GHz 的有效帶寬,能夠對地下深處進行詳細探測,非常適用于管線探測、道路層析、巖土工程、環境調查以及鐵路道砟評估等場景。
有線/無線連接選項使得天線與數據記錄設備之間的距離可達250米,這使得該系統特別適合在諸如采石場邊坡或土壩/混凝土壩等難以進入的復雜表面進行作業。
直觀的用戶界面和功能多樣的顯示工具,能夠讓用戶在現場快速且輕松地對數據進行分析,并實施質量控制。高脈沖重復頻率(PRF)與特別的數據疊加功能相結合,可實現三個獨立數據集的同時采集,且不會出現串擾。此外,每個通道的記錄長度均可獨立設置,賦予操作人員對數據采集過程的自主控制權。

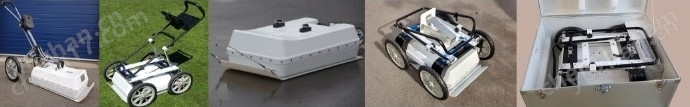

數據可直接通過有線或無線連接記錄到配備 Windows 操作系統的堅固型筆記本電腦或平板電腦上。內置GPS 芯片將準確地為每一道數據添加時間戳,并提供簡單的定位方式。此外,還可以連接外部測量級 GPS 以獲得更準確的位置信息。GPR-TV 的數據可以在多種軟件中進行處理,包括 ReflexW、GPR Slice、GPR Soft、Road Doctor 和 Geolitix。GPR-TV可配備 2 輪輕便折疊手推車、4 輪重型手推車或單拖輪,每一種都配有內置距離編碼器。
GPR-TV多頻探地雷達技術規格:
通道數量 | 3 |
深度(時間掃描) | 10ns至160ns,每個通道單獨設置。可根據要求延長時間掃描。 |
每道樣本數量 | 256 或512 |
A/D轉換 | 16位A/D轉換 |
數據格式 | Utsi Electronics .dat/.hdr,Radan .dzt,SEGY .SgY |
反混疊濾波器 | 10kHz |
發射脈沖重復頻率 | 2MHz模式可減少EMC干擾 |
掃描速率可達 | 532Hz,256個采樣和3個通道 266Hz,512個采樣和3個通道。 |
疊加 | 自動疊加。從時間掃描設置的疊加數量、每個采樣記錄的數量和掃描速率。要增加疊加,請使用較低的掃描速率 |
觸發 | 單次TTL脈沖 雙A/B輸入用于獲取方向信息 自觸發模式以實現連續操作 |
電源 | 內置12V鋰離子電池-7小時使用。外接電源11V-15V,400mA |
天線間距(發射-接收) | 250MHz-416mm 500MHz-188mm 1GHz-70mm |
脈沖寬度 | 250MHz-1ns 500MHz-600ps 1GHz-300ps |
傳輸電壓 | 250 MHz-20V 500 MHz -12V 1GHz-8V |
帶寬 | 250MHz-125MHz~500MHZ 500MHz-200MHz~800MHz 1GHz-500MHz~2GHz |
內部GPS | SPS GPS precision Records NMEA GPGGA &GNGAA sentence |
底部滑板 | 超高分子量聚乙烯 |
訂貨編號:LR-100953
