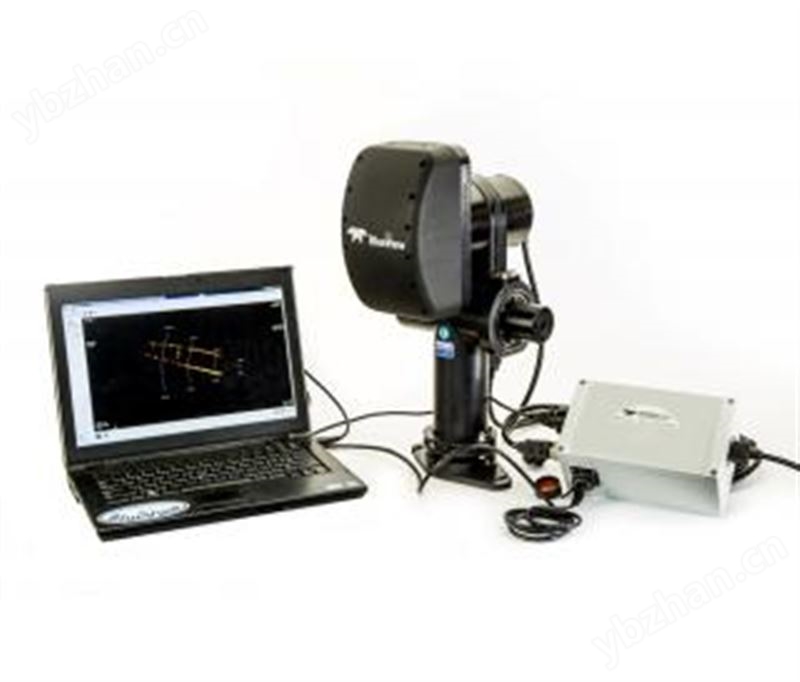

BlueView的BV5000-1350和BV5000-2250三維全景成像聲吶可生成水下地形,結構目標的高分辨率圖像。只需要按下按鈕,三維掃描聲吶就會生成水下景象的三維點云。聲吶采用緊湊型低重量設計,便于在三腳架或ROV上進行安裝。掃描聲吶頭和集成的云臺可以生成扇形掃面區和球面掃描數據。在水下,甚至在低照度或零可見度水下環境,我們可以獲得陸地三維激光掃描一樣的圖像,而且,這種圖像可以與傳統激光掃描圖像無縫拼接。
軟件和聲吶指標 | ||
扇面和球面掃描區域(°) | 45 - 360 | 45 - 360 |
視角(°) | 45 x 1 | 42 x 1 / 80 x 1 |
更新率(Hz) | 至40 | 至40 |
頻率(MHz) | 1.35 | 2.25 |
范圍 | 30 m | 10 m |
理想范圍 | 1 - 20 m | 0.5 - 7 m |
波束數量 | 256 | 256 |
波束角度 | 1 x 1 | 1 x 1 |
波束間隔 | 0.18 | 0.18 |
分辨率 | 0.015 m | 0.010 m |
數據輸出格式 | .son, .off, and .xyz files | .son, .off, and .xyz files |
機械指標 | ||
尺寸(LxWxH 英寸) | 10.5 x 9.2 x 15.4 | 8.9 x 8.6 x 15.4 |
空氣中重量 | 12kg | 10.5kg |
水中重量 | 4.5kg | 3.3kg |
適用深度 | 300 m 4,000 m | 300 m 4,000 m |
通訊接口 | Ethernet/RS485 | Ethernet/RS485 |
功耗 | 45W | 45W |
供電(VDC) | 20-29 | 20-29 |
| |
適用場景 優點
三維現場勘查 橋梁檢查 易操作 節省空間
三維結構檢測 水下計量 用于低/零可見度環境
