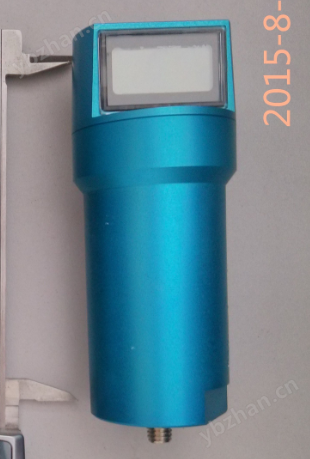

一體化振動變送器HZD-B-5X振動變送器
概 述：一體化振動變送器
一體式振動變送器是速度傳感器與變送器、積分器設計為一體，輸出振動的速度真有效值（兩線制，4-20mA電流信號）。特別適合惡劣環境的長期狀態監測
JM-B-35一體化瓦振變送器
JM-B-33一體化軸振動變送器
JM-B-37振動開關
JM-B-36振動變送器
JM-B-37振動開關
JB68系列電測量變送器
JM-X-23一體化軸向位移變送器
JM-X-13一體化脹差變送器
JM-X-7系列行程變送器
ZHJ-2振動速度傳感器
ZHJ-3D壓電式速度傳感器
CWY-DO電渦流傳感器
JL-70一體化電渦流傳感器
TD和UT系列行程傳感器
CS-1系列轉速傳感器
ZHJ-402振動溫度傳感器
ZHJ-201振動溫度傳感器
QBJ-3C轉速監測保護儀
QBJ-3C2智能轉速保護儀
QBJ-3C/Q轉速監測保護儀
QBJ-3C2-DO轉速監測保護儀
QBJ-3WZ危機遮斷保護儀.
QBJ-31ZW軸向位移監測保護儀
QBJ-31Z脹差監測保護儀
二 技 術 規 格；一體化振動變送器
測量范圍：振動速度真有效值0～20mm/s
輸 出： 4～20mA對應0～20mm/s RMS
輸出負載電阻：0~500歐姆
頻 響：10-1000Hz
工作溫度(℃): -20～80；直流供電：20～36V；
傳感器殼體：LY12材料、氣密封裝；
傳感器靈敏度溫度變化自補償；
傳感器安裝：m8螺紋
三． 接 線 方 法
四． 輸出（兩線制）一體化振動變送器
例如：振動速度真有效值（mm/s）與輸出電流（mA）的對應關系：
4mA ----對應------- 20mA一體化振動變送器
0mm/s ----對應----- 20mm/s
輸出電流值 4.0mA 7.2mA 10.4mA 13.6mA 16.8mA 20.0mA
振動速度值 0mm/s 4mm/s 8mm/s 12mm/s 16mm/s 20mm/s
五． 注意事項一體化振動變送器
1． HZD-B-5X振動變送器 測物體之間應有剛性緊密接觸。要求被測物體表面平整、HZD-B-5X振動變送器 用防松墊圈安裝。
2． 導線蘭端接24 V電源正極；導線棕端接4-20mA輸出。
