JP-300快速塑性計可測定生膠和未硫化混煉膠的快速塑性值GB/T3510-2006快速塑性計法,還符合GB/T3517-2014天然生膠塑性保持率(PRI)的測定。符合ISO2007及ISO2930對儀器的技術要求。儀器操作簡便、快速。便于維修、標定方便、J確度高、穩定性好。
(一) 組成

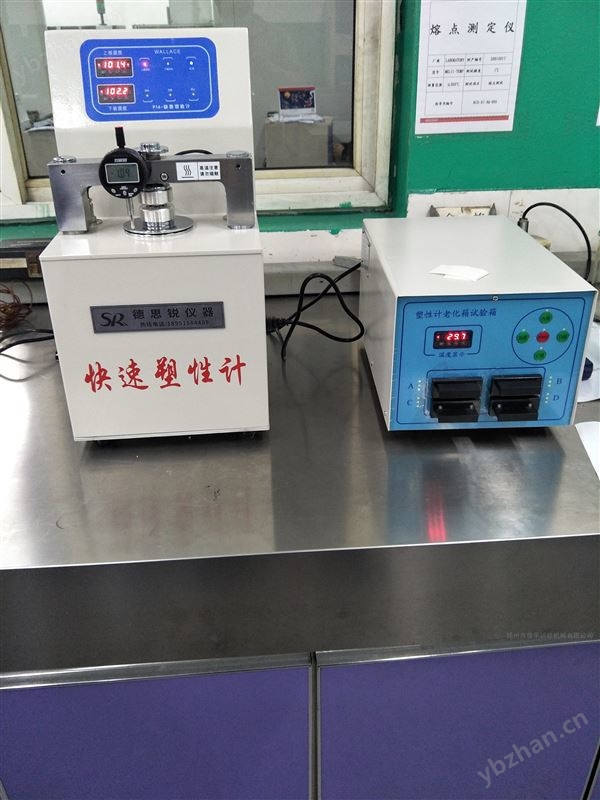

JP-300型快速塑性計由主機、裁刀切片機、測厚計及老化箱四部分組成。
(二) 原理
JP-300型快速塑性計基本工作原理為:當兩塊溫度為100℃ 平行板,其中上壓板固定于移動橫梁,下壓板為可移動平行板,先將試樣壓縮為1mm并保持15s,使試樣溫度均為達到規定溫度后,施加100N的力值,15s測量兩塊平行板之間距離變化值,精確到0.01mm,該值表示了試樣的可壓縮性能即快速塑性值Po。
1、 JP-300型快速塑性計可用于測量天然膠塑性保值率(PRI),其基本方法為:將同一試樣分兩組,一組直接測出塑性初值Po,另一組置于專用老化箱內試樣老化:(老化箱有4組老化試樣盤,可同時老化48片試樣,各老化溫度均在140±0.2℃。
老化30min后,測出其塑性值P30 ,將二組數據用下試計算:
PRI= ×100 %
其中:Pom-----------老化前塑性中值
P.30 m----------老化后塑性中值
該PRI值表示了天然膠抗氧化性能,值越高,說明抗氧化性能越好。
一、 儀器說明
(一) 主機
1、 原理與結構
主機由載荷、試樣變形顯示表分表、試驗時間的控制和操作機構等四部分組成。
試驗所需的固定載荷由杠桿重錘產生。試驗時,經預熱15s后,塑性計內裝的電磁線圈即通電,杠桿重錘加載,從而使壓頭對裝在上下壓板間的片狀樣施加了負荷,試樣的可塑度通過裝在升降橫梁上的數顯表顯示。
為了避免熱量的散失和保證恒溫,上、下壓板都設置了絕熱墊。為滿足軟硬不一的橡膠材料試驗要求,除安裝了直徑1cm的大壓板各一件,可視橡膠的軟硬更換使用,以保證百分表在0.2~0.9mm之間,提高測試精度。
2、 電氣原理
3、 技術參數
電源:單項交流 220V 功率 80W
試驗壓力: 100±1N(10.197kg)
橫梁拉桿彈簧張力≥300N
