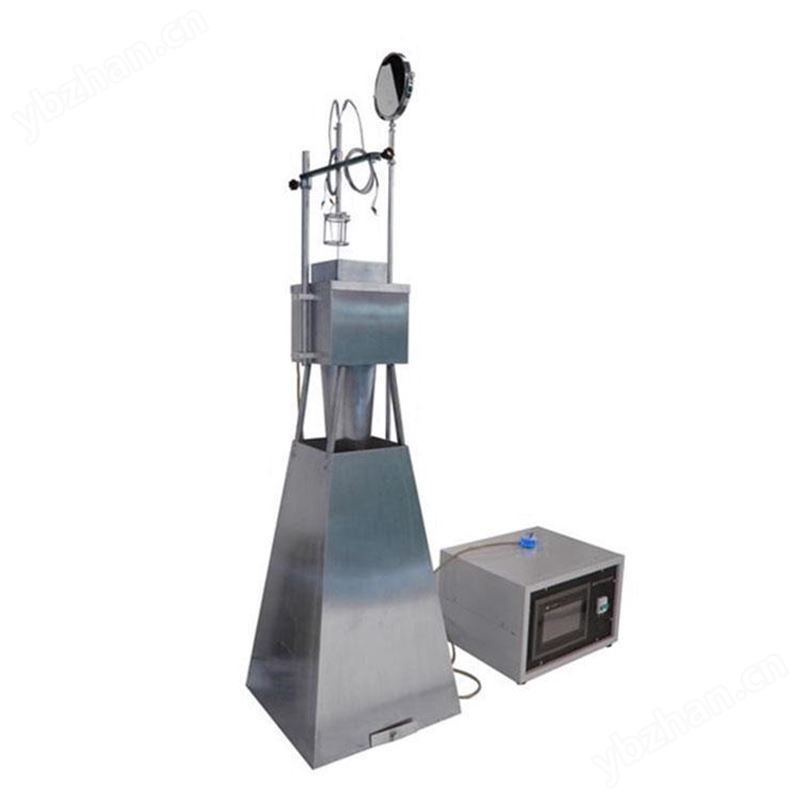

建材不燃性試驗爐

一、適用范圍

本試驗爐依據國標GB/T5464-2010中所規定的技術指標和要求而研制，適用于規定在實驗室條件下評定建筑材料燃燒性能的試驗方法。適用于測試建筑材料GB8624燃燒性能分級中防火材料的燃燒性能分級

二、產品功能特點

1. 采用微電腦技術及可控硅技術，通過功率調節爐體溫度

2. 雙控制方式：可在觸摸屏上控制操作，也可以在電腦上操控，操作方式可輕松切換；一臺設備可同時幾臺電腦操作，可幾臺電腦同時在線，可實現局域網共享；

3. 自動化程度高，試驗時顯示并記錄爐內、試樣中心、試樣表面溫度，對試驗步驟會自動跳出操作提示

4. 可查詢歷史曲線，自動判斷溫度平衡

5.  測試過程安全可靠、操作便捷。

6.  定制版模具成型耐火爐膛，隔熱性能好

7.  使用優質條形加熱器，熔爐溫度可升至 900 ℃

8.  PLC+NAbview專業軟件實時顯示爐內溫度、試樣中心溫度和試樣表面溫度曲線，可實現自動控制、數據采集和處理、數據保存和輸出測定結果。

9.  頂部配備觀察鏡，方便用戶安全的觀察爐內試樣的燃燒狀態。

三、相關技術參數

1. 爐體規格：Φ40cm 高1.5m 。

2. 80/20鎳鉻電阻帶規格：厚0.2mm、寬3mm。

3. 試樣規格：Φ45×50（mm）。

4. 加熱爐爐管內徑75mm±1mm，外徑Φ90mm±1mm， 高150mm±1mm，功率約2KW

5. 熱電偶：鎳鉻-鎳硅鎧裝熱電偶，外徑為1.5mm，絲徑為0.3mm，電熱絲功率：2KW

6. 爐內溫度穩定時間：從室溫到750℃穩定能做試驗約1h

7. 安置爐內熱電偶、試樣中心熱電偶、試樣表面熱電偶；

8. 360度可旋轉并可升降的熱電偶掃描裝置；

9. 不銹鋼倒錐形空氣穩流器及圓柱體導流罩；

10. 軟件自動控制升溫速率，并分階段控制爐體溫度；

11. 使用環境：-5℃—40℃。

12. 電源電壓：AC220V±10%， 50Hz，電流≤10A；

13. 穩定時間：從室溫升至750°C≤1h；

14. 加熱源為預熱至750±5度的電爐，爐內溫度為900度，爐內溫度750±5°C，溫度漂移10min內不超過2℃

15. 溫度測量精度：≤±0.5℃。

16. 加熱功率：800-1000W；

17. 功率：1.5KW；

18. 功率加熱電壓：0~100 V可調；

19. 需要有爐內中心銅錘裝置，可對爐內溫度進行校準，連接起來的曲線，需要在標準要求的曲線范圍內

20. 需要有爐壁溫度校準熱電偶，在三個等分的不同角度下，用掃描熱電偶校準爐壁溫度

21. 軟件中，包含現行回歸判斷溫度平衡條件

四、適用標準

GB/T5464-2010  GB/T8624   ISO1182建筑類產品的火反應測試---不可燃測試
