一體式直流電能表的工作原理基于直流電路的電能計量原理，通過對直流電流、電壓的實時采樣和計算，實現對電能的精確測量。

數據存儲與顯示：
計算得到的電能數據、實時電壓 / 電流 / 功率等參數存儲于存儲器中，并通過 LCD 顯示屏實時顯示。

通信功能：
通過RS485 接口或無線模塊（如 LoRa、NB-IoT），將數據上傳至智能電表管理系統（AMI）或云平臺，支持遠程抄表、實時監控和故障預警。

典型應用場景的原理差異

光伏系統：
需支持雙向計量（光伏發電上網與電網供電雙向流動），通過判斷電流方向區分 “發電” 和 “用電” 狀態，分別累計電能。

電動汽車充電：
配合充電樁協議（如 GB/T 22239），在充電開始 / 結束時觸發電能計量，并通過通信接口與充電樁主控單元實時交互數據。

安科瑞為直流充電樁計量提供解決方案

使用計費控制一體化智能直流電能表方案：直流電能表除具有電能計量功能外還具有充電控制功能，作為充電樁的核心元件。此方案需要智能型直流電能表DJSF1352-D-300,大家可以看下面詳細介紹：

DJSF1352-D-300充電樁計量用一體式導軌直流電能表 485通訊是安科瑞電氣（Acrel）專為直流充電樁設計的導軌式測量設備，支持電壓、電流、功率及電能的高精度測量。其核心優勢在于適應直流系統環境，可滿足電動汽車充電、儲能系統、光伏電站等領域?qū)﹄娔苡?jì)量的需求。產品符合GB/T 33708-2017標準，提供中英文雙版本操作說明，適用于國內外市場。針對小功率直流樁，DJSF1352-D型一體化直流電能表是理想選擇。DJSF1352-D型直流電能表是由安科瑞電氣研發和生產的分流器和計量儀表一體化的高精度直流計

量儀表，對應直流電流600以內。

DJSF1352-D-360：最大測量電流360A，適用于中小型充電樁或分布式能源系統。

DJSF1352-D-600：最大測量電流600A，專為大功率直流場景（如快速充電站）優化。

體積小巧，安裝便捷

DJSF1352-D系列采用分流器一體式設計，體積僅為傳統分體式電表的1/3~1/4，適配緊湊的充電樁內空間，采用標準的 DIN35mm 導軌式安裝。

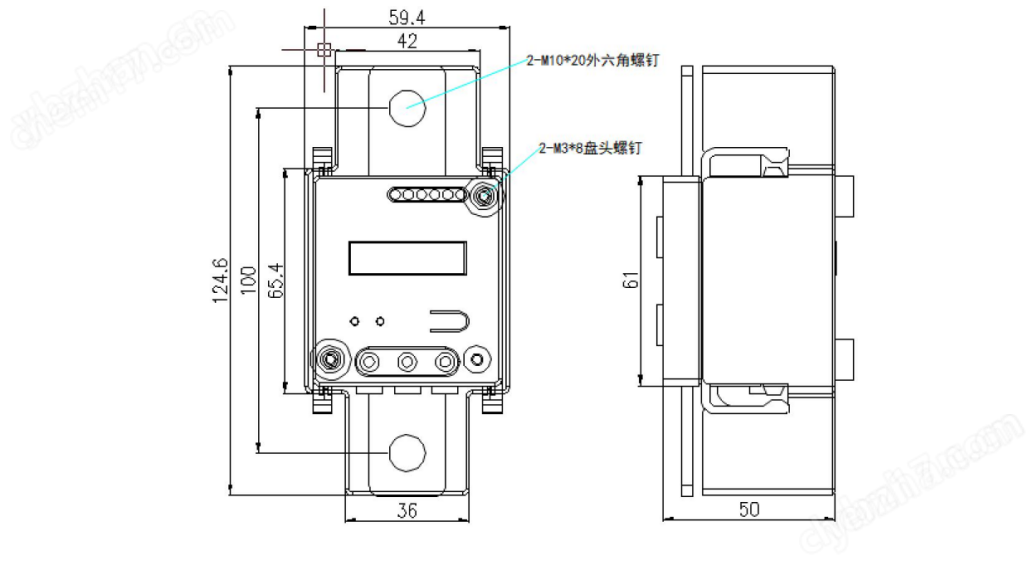

圖  DJSF1352-D360一體式直流計量儀表安裝尺寸（單位：mm）

圖  DJSF1352-D600一體式直流計量儀表安裝尺寸（單位：mm）

DJSF1352-D360直流計量精度達B級(1.0級)，工作溫度范圍寬（-40℃~+70℃），濕度≤95%RH，平均運行時間≥5萬小時，適應復雜戶外環境。

功能全面，兼容性強

DJSF1352-D300直流計量儀表具備Modbus-RTU、DL/T 645-2007、DL/T698等多種通訊協議，可選擇一路秒脈沖輸出，一路電能脈沖輸出。電壓輸入范圍為DC 0-1000V，電流輸入支持300A以內，數據記錄和傳輸滿足國家相關標準要求，并兼容絕大多數主流電動汽車充電要求。

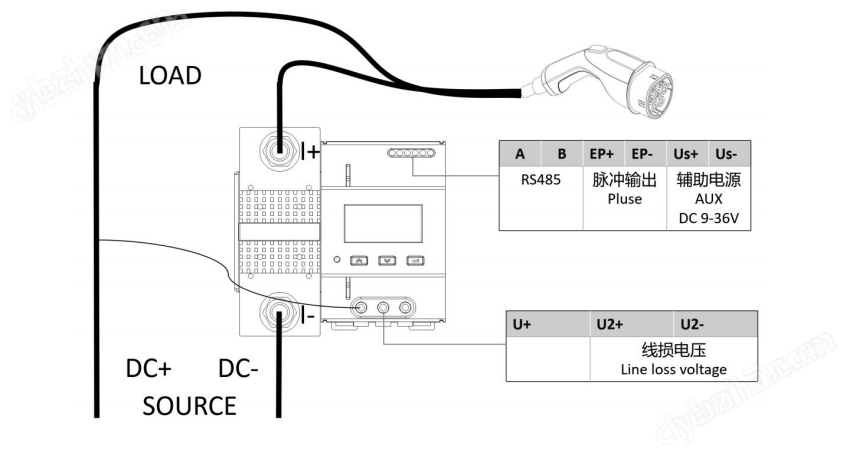

圖 DJSF1352-D300一體化直流電能表接線示意圖

圖 DJSF1352-D360分流器一體式電能表接線示意圖

一體式電能表顯示模塊接線

1*顯示模塊+1*直流電能表

1*顯示模塊+2*直流電能表
