MX100 Style S3 新！

30通道輸入模塊

兼容Windows Vista

報警級別由2個增加到4個

多通道、高隔離電壓

多周期測量

靈活的系統配置

多種基于PC的軟件可選

簡單的軟件設置

每次測量時無需重新接線

10、20或30通道的一體式“快速啟動套件”

特點

高速、多通道

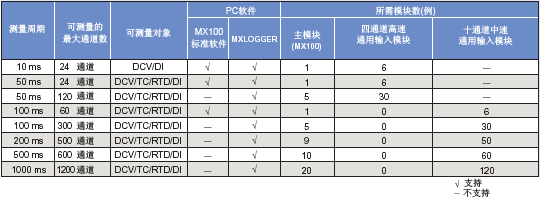

下表顯示不同測量周期所對應的測量通道數的參考信息(使用Yokogawa專有軟件時)：


測量周期與通道數之間的關系在很大程度上取決于PC性能。實際性能可能與上表所示不同。

CPU：Pentium 4 3.2 GHz；內存：1GB；OS：Windows 2000；硬盤：160GB

通信接口：以太網100Base-TX

多周期測量

一個系統可以通過多種組合方式使用3種測量周期?？蓪γ總€模塊指定測量周期。不同類型的輸入模塊可設置相同的測量周期，相同類型的輸入模塊也可設置不同的測量周期。有12個測量周期作為選件供用戶選擇：10ms、50ms、100ms、200ms、500ms、1s、2s、5s、10s、20s、30s和60s。請注意，中速通用輸入模塊(MX110-UNV-M10)無法設定10/50ms的測量周期。

設置測量周期示例

可為每個模塊靈活設置多周期系統，三種顏色分別代表三種測量周期。

Yokogawa專有PC軟件監視窗口

此窗口顯示各個測量周期的測量值。在測量期間，可以同時確認快速變化信號和慢速變化的信號。

A：以100ms的測量周期測量0.5Hz的正弦波

B：以10ms的測量周期測量8Hz的正弦波

C：以50ms的測量周期測量1Hz的正弦波

高耐壓(加強絕緣)

輸入端子和機殼之間采用加強(雙層)絕緣，實現了600Vrms/VDC(連續)的高耐壓。如下圖所示，即使電池串接，使共模電壓增加時，仍可安全的測量每節電池的電壓。

噪聲抑制(MX110-UNV-H04)

MX輸入模塊使用具有出色噪聲抑制性能的積分型A/D轉換器。尤其是MX110-UNV-H04四通道高速通用輸入模塊，每個輸入通道包含積分型A/D轉換器，在高速測量過程中體現出的噪聲抑制性能。此外，對于積分型A/D轉換器無法抑制的噪聲，可通過數字濾波功能有效抑制。時間常數可以設置為測量周期的5~100倍。因此，可以根據要抑制的噪聲進行濾波。

噪聲抑制示例

向MX施加左圖中的噪聲源時，會出現右圖中的結果。即使是在高噪聲環境中，也能進行穩定的高速測量。

系統配置

單臺MX和單臺PC之間的連接(24通道/10ms或60通道/100ms的測量)

一臺MX在測量周期為10ms時最多可采集24通道，測量周期為100ms時最多可采集60通道(兩種情況都安裝6個模塊)。

構建系統

MX和PC可通過集線器和以太網直連電纜進行連接。也可單獨使用交叉電纜進行連接，而不使用集線器。

 輸入信號：DC電壓、熱電偶、RTD、數字輸入(可混合輸入)PC軟件
一對一連接時，使用主模塊附帶的MX100標準軟件可方便地構建數據采集環境。
MX由主模塊、輸入/輸出模塊和基板組成。此配置以主模塊為核心。
輸出信號：數字輸出

多臺MX和一臺PC之間的連接

測量最多1,200個通道并使用MXLOGGER

由多臺MX組成系統的示例：

輸入模塊

輸出模塊

基板

基板可用于1~6個輸入/輸出模塊的所有配置。

用于MW100/MX100時，必須替換為MW100/MX100標配的附件。

接口護蓋

接口護蓋用于空的插槽

交流適配器(772075)

交流適配器用于DC電源型號。

工作溫度范圍：0~40°

*MW100
