優異的指標：
.輸入通道：
4、6 或 8 個 FlexChannel® 輸入
每個 FlexChannel 提供了：一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時兩者、使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
.帶寬（所有模擬通道）：350 MHz、500 MHz、1 GHz、2 GHz（可升級）
.采樣率 (所有模擬/數字通道)：
實時:6.25 GS/s
插補: 500 GS/s
.記錄長度 (所有模擬/數字通道):
62.5 M 點標配(125 M 點選配升級)
.波形捕獲率:
>500,000個波形/秒
.垂直分辨率:
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型:
邊沿，脈寬，欠幅脈沖，超時，窗口，邏輯，建立時間和保持時間，上升/下降時間，并行總線，順序，可視觸發
.標準分析
光標：波形，V 條，H 條，V 和 H 條
測量：36 項
頻譜視圖：頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，觸發速率 >5,000,000 波形/秒
示圖：時間趨勢、直方圖、頻譜
數學: 基本波形代數, FFT, 高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
.選配分析:
高級抖動和眼圖分析
高級功率測量和分析
.選配串行總線觸發，解碼和分析:
I2C, SPI, I3C, RS-232/422/485/UART, SPMI, CAN, CAN FD, LIN, FlexRay, SENT, USB 2.0, 以太網, I2S, LJ, RJ, TDM, MIL-STD-1553, ARINC429
.選配串行一致性測試
以太網, USB 2.0, 汽車以太網
.任意波形/函數發生器:
50 MHz 波形生成
波形類型：任意波形，正弦，方波，脈沖，鋸齒波，三角形，DC 電平，高斯，洛倫茲，指數上升/下降，Sin(x)/x，隨機噪聲，半正弦，心電圖
.數字電壓表1
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
.觸發頻率計數器
8 位
.顯示器:
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接能力
USB 主控 (7 端口), USB 3.0 設備 (1 端口), LAN (10/100/1000 Base-T 以太網; LXI Compliant), 顯示器端口, DVI-D, VGA
.e*Scope®
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
.標配探頭:
每條通道一只 10 MΩ 無源電壓探頭，<4 pF 容性負載
.保修:
標配 3 年保修選配整體保護方案
.外觀尺寸:
309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深
重量：<11.4 公斤（25 磅）
5 系列 MSO 提供了 4 通道、6 通道和 8 通道型號及 15.6 英寸高清 (1,920 x 1,080) 顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和 DC 到 DC 功率轉換器，都要求觀察 4 個以上的模擬信號，檢驗和表征器件性能，調試挑戰性的系統問題。
大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。
您可能認為6 和 8 通道示波器的價格會比 4 通道示波器高出 50%或 99%，那么您會驚喜地發現，我們的 6 通道示波器只比 4 通道型號貴 ~25% 8 通道示波器只比 4 通道示波器貴 ~67% 。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。

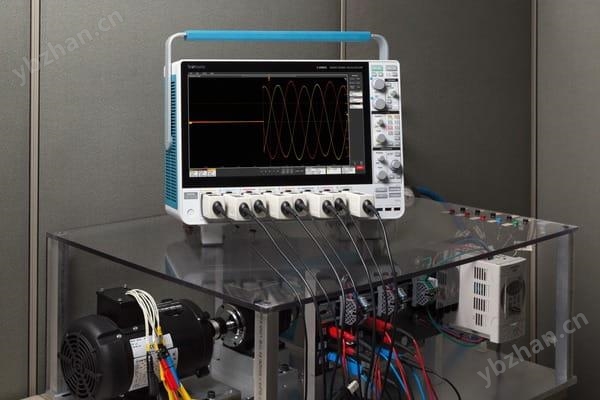

三相馬達上的電壓測量，顯示了啟動后的三相輸入電壓。
FlexChannel®技術實現了較大的靈活性，拓展了系統查看能力
5 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8 個數字邏輯輸入(使用 TLP058 邏輯探頭)或同時作為模擬視頻和頻譜視圖 每個域使用獨立采集控制。異常靈活，配置起來異常方便。
在 8 FlexChannel 型號中，可以把儀器配置成查看 8 個模擬信號和 0 個數字信號。也可以配置成查看 7 個模擬信號和 8 個數字信號。還可以配置成 6 條模擬通道和 16 條數字通道，或者 5 條模擬通道和 24 條數字通道，等等。您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。
FlexChannel 技術實現了較大的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8 條數字通道。
而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。4 系列 MSO5 系列 MSO 提供了全新的數字通道集成度。數字通道共享同樣高的采樣率( 6.25 GS/s)和同樣長的記錄長度( 125 ) 點(對模擬通道)。
TLP058 提供了 8 個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多64 條數字通道。
通道 2 把一只 TLP058 邏輯探頭連接到 DAC 的 8 個輸入上。注意綠色和藍色顏色代碼，1 為綠色，0 為藍色。通道 3 的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。
FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制。基于示波器的頻域分析次像使用頻譜分析儀一樣簡便，同時還能夠把頻域活動與其他時域現象關聯起來。
