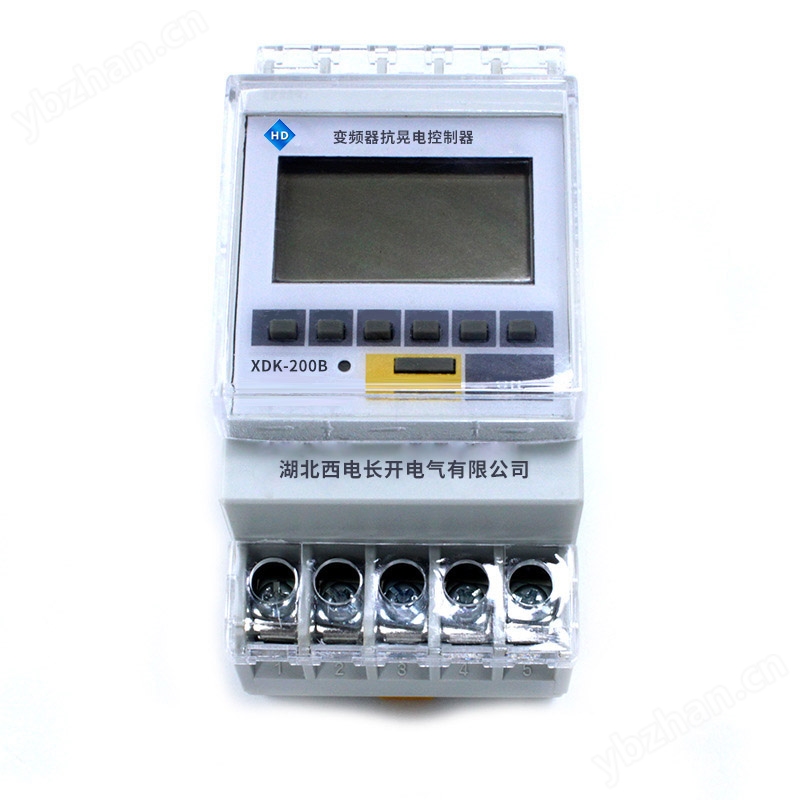

一、概述

XDK-200系列電機抗晃電保護控制器是我公司在多年研制電機保護產品的基礎上開發出的多種功能的新一代高科技產品，它采用微電腦控制器技術對電機進行保護，同時在電網產生晃電過程中接點將進行接點保持閉合狀態，晃電結束后恢復正常，由于電機自轉還未停止，接觸器線圈帶電吸合，電機立刻恢復正常運轉。具有結構簡單、功能強大等特點。具有啟動速斷、啟動不平衡、運行過載、運行不平衡（缺相）等保護。采用35mm標準導軌式安裝。工作穩定可靠、精度高、保護動作準確可靠、參數設定簡單方便。廣泛適用于冶金、建材、化工、紡織等行業工業電動機及電力系統保護。

二、主要功能：

1、 抗晃電功能：電網電壓超低和斷電時間小于整定時間時，只要電網恢復正常，電

機將自行恢復運轉，斷電超過整定時間時，電機不能自行恢復，須按常規進

行人工啟動處理。

2、 簡化控制線路，無限擴展控制終端：啟動、停止和保護均采用并聯接法，多地控

制不會增加回路復雜性。主接觸器無須再接入自保觸點。公用線為中線，多路遠

距離控制時能減少線路成本。

3、 電機運行時控制回路無回路電流，各控制按鈕互不影響，單個控制按鈕故障不影

響電機運行，可在電機運行時帶電檢修現場按鈕。

4、 防止保護誤動作：將傳統串接的保護節點改為并接，能防止無功耗保護產品控制

回路中易發生的重復性動作，擴展了無功耗保護產品的應用空間。

三、技術參數：

1、 外形尺寸：a型：90（寬）*115（長）*75（高）mm。

2、 接線方式：拔插式端子

3、 安裝方式：導軌安裝。

4、 安裝場所：配電盤內，空氣中無對鉻、鎳、銀鍍層起腐蝕作用的介質。

5、 控制電壓：AC220V 50HZ。

6、 功耗：小于0.3 W。

7、 輸出負載：5A。

8、 運行指示：LED。

9、 環境溫度：-20~60℃；相對濕度：35%~8

10、 抗晃電整定時間：四檔0.5~8秒。

11、 控制端數量：無限制。

12、 顏色：乳白。

13、 使用壽命：動作次數不低于3萬次。

四、選型表
