功能特性
●抗震動耐沖擊
●采用優質不銹鋼加厚外殼
●的結構設計，堅固耐用
主要參數及規格
●符合JG/T6804-2006標準
●彈性元件：錫磷青銅或SUS316L
●底座：Hpb59-1銅合金
●儀表外徑：Ф40、Ф50、Ф63、Ф100、Ф150mm
●安裝方式：徑向、軸向
●外殼：SUS304優質不銹鋼
●精確度等級：
Ф40、Ф50、Ф63 ±2.5%F.S
Ф100、Ф150 ±1.6%F.S
特殊精度可訂制
●防護等級：IP65
量程范圍
連接螺紋
使用環境溫度
5~55℃ 充甘油
-25~55℃ 充硅油
-25~55℃ 充硅油
工作壓力及使用范圍
靜態負載：3/4X滿量程值
動態負載：2/3X滿量程值
瞬間負載：滿量程值
動態負載：2/3X滿量程值
瞬間負載：滿量程值
選型及型號說明
型號：YN-①②③④
說明：Y-壓力表 N-充油耐震（充甘油或硅油）
①-儀表外徑
40;50;63;100;150mm
②-安裝方式

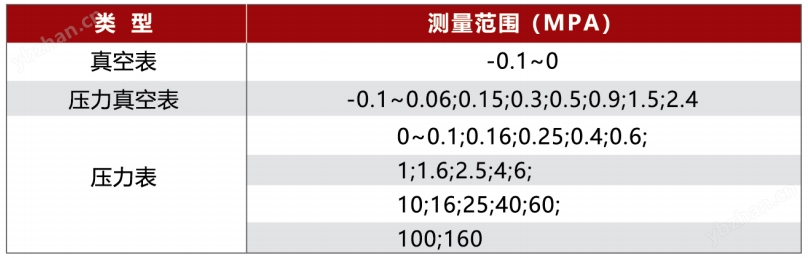

③-量程
Ф40: -0.1~0~60Mpa
Ф50，Ф63: -0.1~0~100Mpa
Ф100，Ф150: -0.1~0~160Mpa
Ф50，Ф63: -0.1~0~100Mpa
Ф100，Ф150: -0.1~0~160Mpa

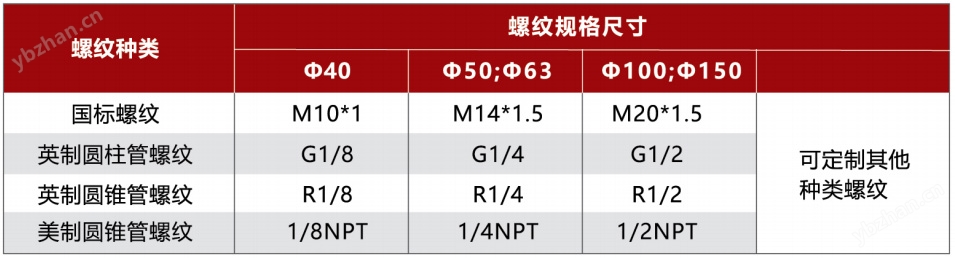

④-連接螺紋
Ф40: M10*1;G1/8;R1/8;1/8NPT
Ф50，Ф63: M14*1.5;G1/4;R1/4;1/4NPT
Ф100，Ф150:M20*1.5;G1/2;R1/2;1/2NPT
定制其他螺紋可聯系我們
Ф50，Ф63: M14*1.5;G1/4;R1/4;1/4NPT
Ф100，Ф150:M20*1.5;G1/2;R1/2;1/2NPT
定制其他螺紋可聯系我們
尺寸表
| 安裝方式 | 型號 | 連接螺紋d | 外形尺寸mm | |||||||||||||||
| D | D1 | H | h | F | K | L | d1 | B | S | d0 | D2 | D3 | d2 | C | E | |||
| 徑向 Bottom | YN,YFN-40 | M10*1 G1/8 R1/8 1/8NPT | 41.5 | 44.5 | 40.5 | 10 | 12 | 1.5 | 10 | 4 | 26 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50 | M14*1.5 G1/4 R1/4 1/4NPT | 51.5 | 58 | 50 | 14 | 14 | 2 | 12 | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63 | 62 | 68 | 56 | 14 | 14 | 2 | 13 | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
| YN,YFN-100 | M20*1.5 G1/2 R1/2 1/2NPT | 100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150 | 149 | 152 | 110.5 | 20 | 22 | 3 | 15.5 | 6 | 50 | 18 | -- | -- | -- | -- | -- | -- | ||
| 中心 軸向 Back | YN,YFN-40Z | M10*1 G1/8 R1/8 1/8NPT | 41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | -- | -- | -- | -- | -- | -- |
| YN,YFN-50Z | M14*1.5 G1/4 R1/4 1/4NPT | 51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-63Z | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | -- | -- | -- | -- | -- | -- | ||
| 偏心 軸向 Back | YN,YFN-63PZ | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 10 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-100PZ | M20*1.5 G1/2 R1/2 1/2NPT | 100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8.5 | -- | -- | -- | -- | -- | -- | |
| YN,YFN-150PZ | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18.5 | -- | -- | -- | -- | -- | -- | ||
| 中心軸向 帶前法蘭 | YN,YFN-40ZT | M10*1 G1/8 R1/8 1/8NPT | 41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 5 | 52.8 | 60 | 44 | 3.6 | -- | -- |
| YN,YFN-63ZT | M14*1.5 G1/4 R1/4 1/4NPT | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
| 偏心軸向 帶前法蘭 | YN,YFN-63PZT | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 78 | 90 | 64 | 4.5 | -- | -- | |
| YN,YFN-100PZT | M20*1.5 G1/2 R1/2 1/2NPT | 100 | 107 | 84.5 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 118 | 132 | 103 | 5.5 | -- | -- | |
| YN,YFN-150PZT | 149 | 152 | 85 | 20 | 22 | 3 | 31 | 6 | 50 | 18 | 166 | 183 | 152 | 6 | -- | -- | ||
| 中心軸向 卡子式 | YN,YFN-40ZK | M10*1 G1/8 R1/8 1/8NPT | 41.5 | 44.5 | 51 | 14 | 12 | 2 | -- | 5 | 24.5 | 4.5 | 48 | 62 | -- | M5 | 28 | -- |
| YN,YFN-50ZK | M14*1.5 G1/4 R1/4 1/4NPT | 51.5 | 58 | 56 | 14 | 14 | 2 | -- | 5 | 31 | 6.5 | 60.5 | 73.5 | -- | M5 | 34.5 | -- | |
| YN,YFN-63ZK | 62 | 68 | 57 | 14 | 14 | 2 | -- | 5 | 32.5 | 6.5 | 71 | 84 | -- | M5 | 34.5 | -- | ||
| 偏心軸向 旋卡式 | YN,YFN-63PZK | 62 | 68 | 57 | 14 | 14 | 2 | 19 | 5 | 32.5 | 6.5 | 71 | 85 | -- | M5 | 22 | -- | |
| YN,YFN-100PZK | M20*1.5 G1/2 R1/2 1/2NPT | 100 | 107 | 86 | 20 | 22 | 3 | 31 | 6 | 48 | 8 | 114 | 134 | -- | M6 | 36 | -- | |
| 徑向凸裝 帶后法蘭 | YN,YFN-63T | M14*1.5 G1/4 R1/4 1/4NPT | 62 | 68 | 57 | 14 | 14 | 2 | 13 | 5 | 34.5 | 6.5 | 75 | 86 | -- | 3.5 | -- | 36 |
| YN,YFN-100T | M20*1.5 G1/2 R1/2 1/2NPT | 100 | 107 | 86 | 20 | 22 | 3 | 15.5 | 6 | 50 | 8 | 118 | 132 | -- | 5.5 | -- | 55 | |
| 注：密封型外殼代號D,B及 S尺寸按儀表外徑Ф100以下滾邊式上罩確定。代號H,K及 d1按同型號國標M螺紋尺寸確定 | ||||||||||||||||||
