為普及物聯網應用，我司推出無線系列土壤水分傳感器,水分及溫度一體化土壤水分無線傳感器，讓農業監測及土壤狀態監測更容易。
無線土壤水分溫度傳感器 SZ2802 1臺
吸盤天線 1根
4000mAH充電電池 1塊
電池充電數據線
推薦選配配套采集器一套：
DC9V電源 1個
RS232數據線 1條

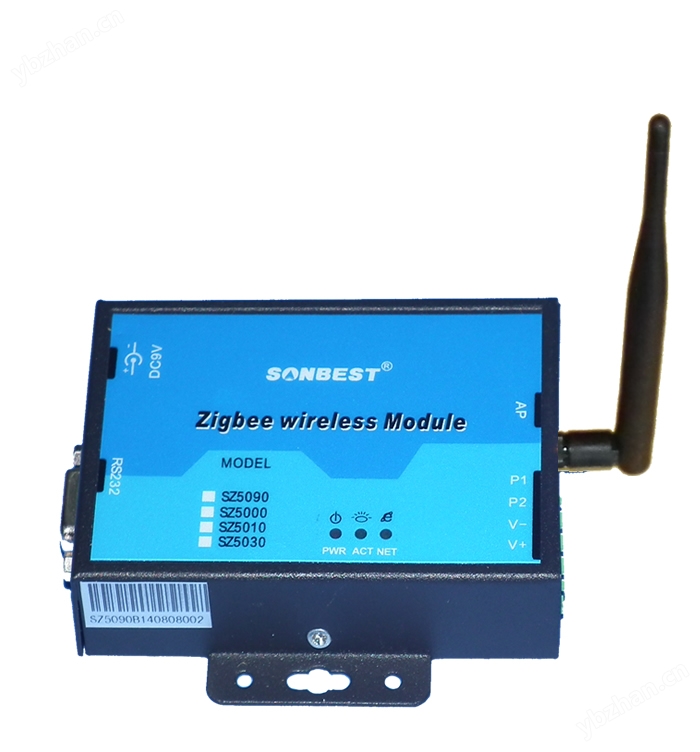

無線數據采集器 SZ1900 1臺
以下是一套無線水分傳感器及無線數據采集器套裝
正面實物照片
傳感器由充電寶（內置4000mAH電池）供電
配吸盤天線及充電寶后無線水分溫度傳感器實物照片
產品配標內容，天線可更換為垂直小天線
土壤含水率：規定條件下測得的土壤中水的量，以土壤的烘前質量與烘干質量的差數對烘干質量的百分率表示。簡單地說就是：（濕重-干重）/干重×99%，含水率為土壤中自由水的質量在土壤總質量中占的百分比。實際使用時，當土壤中的含水量超過24%時土壤已達到飽和且呈溢出水狀態，因此檢測含水量超過24%的值沒有實際意義。農作物正常生長所需的適宜含水率土壤為12%-20%范圍之內。因此僅需要檢測低于飽和含水量24%的含水量就滿足灌溉和各種生產實際需要了。因此該傳感器的動態定為0-24%檢測范圍表示為0-99%的土壤含水率輸出。 實際輸出時水分檢測量程為0-24%。
通訊協議
設備所有操作或回復命令都為16進制數據。默認通訊波特率：9600,8,n,1。
基本命令格式：
[設備地址][功能碼][起始地址：2字節][數據長度：2字節][CRC16校驗：2字節]
意義如下：
A、設備地址：設備地址范圍為1-35,其中250即0xFA為通用查詢地址，當不知道設備地址時，可用此通用查詢地址進行查詢。
B、功能碼：不同的應用需求功能碼不同，比如3為查詢輸入寄存器數據。
C、起始地址：查詢或操作寄存器起始地址。
D、數據長度：讀取的長度。
E、CRC校驗：CRC16校驗，高位在前，低位在后。
1）參數查詢(功能碼為0x03 )
[設備地址][03][00][數據長度][CRC16校驗：2字節]
設備響應：
[設備地址][命令號][返回的字節個數][數據][CRC16校驗]
響應數據意義如下：
A、返回的字節個數：表示數據的字節個數，也就是數據1，2...n中的n的值。
B、數據長度： 值范圍1-7。
傳感器內置了7個數據寄存器。
| 寄存器地址 | 含義 | 類型 | 值范圍為(10進制)： | 實際值 |
| 4x0001 | 水分含量 | 無符號整型 | 0-10000 | 0-100 |
| 4x0002 | 溫度 | 無符號整型 | -5500-12500 | -55-125 |
| 4x0003 | 量程縮放系數 | 無符號整型 | 2000-50000 | 0.2-5 |
| 4x0004 | 偏移校準值 | 無符號整型 | -100-100 | -10.00-10.00 |
| 4x0005 | 水分顯示值 | 無符號整型 | 0-10000 | 0-100 |
| 4x0006 | 不分顯示最小值 | 無符號整型 | 0-1000 | 0-10 |
| 4x0007 | 設備地址 | 無符號整型 | 1-35 | 1-35 |
例如：查詢1號設備上水分及溫度傳感器數據：
發送：01 03 00 00 00 02 C4 0B
回應: 01 03 02 071C082C[CRC16]
上例回復數據中：01表地址1，02表數據長度為2個字節，由于測點數據長度占兩個字節，比如個數據為071C, 折成10進制即為：1820,因模塊分辨率為0.01,該值需除以100,即實際值為18.20%,082C為溫度值，計算方法相同。
在組態王或力控組態軟件中，水分寄存器地址為：4x0001,溫度值寄存器地址為：4x0002
2）量程縮放系數（功能號：0x06輔助命令號：0x0A ）
當設備量程整體放大或縮小，我們可以通過此參數來調整，使顯示值整體縮放。
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0A] [00 00] [參數值:占2個字節] [CRC16]
比如將設備地址量程縮放系數更改為1.05，實際參數需乘10000,即十進制值為10500,對應16進制數據為29 04，我們可以用設備地址通配值（0XFA,即250）來設置，當然也可以直接用當前設備地址對設備進行操作：
命令為： FA 060A00 29 04 81 CA
設備響應: 01 00 29 041F8B
響應格式為：
設備響應格式：[設備地址][ 00] [參數值：2個字節] [CRC16]
若設備正確響應，表明參數設置成功
3）偏移校準值（功能號：0x06輔助命令號：0x0A ）
當顯示值整體偏大或偏小，我們可以通值此能數，使顯示值整體偏移
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0A] [02 00] [參數值:占2個字節] [CRC16]
比如將顯示值整體偏移-3%Rh,那系數為-3.00，實際參數需乘100,即十進制值為-300,對應16進制數據為FE D4，我們可以用設備地址通配值（0XFA,即250）來設置，當然也可以直接用當前設備地址對設備進行操作：
命令為： FA 060A02 FE D4 7E 66
設備響應: 01 02 FE D4 E0 27
響應格式為：
設備響應格式：[設備地址][ 00] [參數值：2個字節] [CRC16]
若設備正確響應，表明參數設置成功
4）水分顯示值（功能號：0x06輔助命令號：0x0A ）
我們可以用此參數來設置水分計能夠顯示的值。
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0A] [04 00] [參數值:占2個字節] [CRC16]
比如將水分含量顯示值允許為99%,那實目標參數為100.00，實際參數需乘100,即十進制值為10000,對應16進制數據為 27 10，我們可以用設備地址通配值（0XFA,即250）來設置，當然也可以直接用當前設備地址對設備進行操作：
命令為： FA 060A04 2710 C4 64
設備響應: 01 04 27 10 00 25
響應格式為：
設備響應格式：[設備地址][ 00] [參數值：2個字節] [CRC16]
若設備正確響應，表明參數設置成功
5）水分顯示最小值（功能號：0x06輔助命令號：0x0A ）
我們可以用此參數來設置水分計能夠顯示的最小值，此小于此值時，都顯示為0。
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0A] [06 00] [參數值:占2個字節] [CRC16]
比如將水分含量顯示值允許為3%,那實目標參數為3.00，實際參數需乘300,即十進制值為300,對應16進制數據為012C，我們可以用設備地址通配值（0XFA,即250）來設置，當然也可以直接用當前設備地址對設備進行操作：
命令為： FA 060A06 012C7FD5
設備響應: 01 06 012CE1 94
響應格式為：
設備響應格式：[設備地址][ 00] [參數值：2個字節] [CRC16]
若設備正確響應，表明參數設置成功
6）設備地址設置（功能號：0x06輔助命令號：0x0A ）
我們可以用此參數來設置設備的設備地址，值范圍為1-35,注意，為方便用戶對設備地址的查詢，設備帶有通配地址250，即0xFA,當多個設備在總線上時，請不用使用通配地址對設備進行參數操作。
發送命令格式：
[設備地址][命令號:0x06][ 輔助命令號：0x0A] [08 00] [參數值:占2個字節] [CRC16]
比如不清楚當前設備地址，可以直接用通配地址對設備進行地址設置，我們將當前設置地址設置為1，命令為： FA 060A08 00 01 DF 9B
設備響應: 01 08 00 01 41 DA
響應格式為：
設備響應格式：[設備地址][ 00] [參數值：2個字節] [CRC16]
若設備正確響應，表明參數設置成功
