CZ891一體化振動變送器
概述
一體化振動變送器是將振動傳感器和信號調節電路集成為一體的振動變送器, 能將現場采集到的振動信號直接變換為4～20mA電流信號輸出。輸出信號可直接傳送至可編程控制器（PLC）,集散控系統（DCS）監視器、采集器、記錄儀或其他監控設備。
本產品采用高檔電子器件，應用先進的貼片工藝，使產品結構緊湊，大大縮小了重量和體積，降低了功耗，同時由于傳感器和處理電路集成一體，避免了信號的長距離傳輸，從而提高了能力。
應用領域
CZ891一體化振動變送器可廣泛用于風機、汽輪機組、磨煤機、制氧機、發電機、離心機、壓縮機、水泵、電機等旋轉機械的軸承振動測量與實時監控。
技術參數
供電電壓：18Vdc～36Vdc（兩線制環路供電，直接接入控制設備信號輸入口即可）
量 程：0～100mm/s（速度值/振動烈度） 或0～1000um（位移值/振動幅度）
輸 出：兩線制輸出4～20mA（最大負載500Ω）
頻率響應：單方向（垂直、水平）5Hz～2OOOHz （3db）
任意方向（通用）10Hz～2OOOHz （3db）
精 度：<1.5%
分 辨 率：0.2%
溫 漂：0.1%/℃
測量方向：任意方向
接線方式：二線制
運行溫度：-20℃～80℃

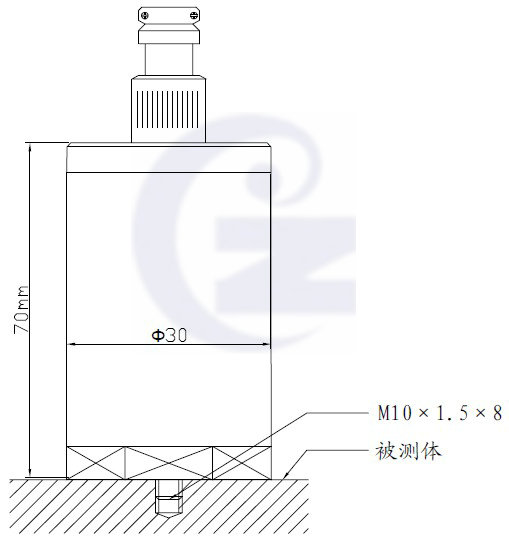

外形尺寸：φ30×70mm
安裝螺紋：M10×1.5×8mm（可選）
重 量：約350g
殼體材質：不銹鋼材質，雙層隔離，IP67等級（購買時請注明）
安裝說明
先將變送器底部雙頭螺釘M10×1.5×8螺釘固定在被測點處，然后將變送器在上面擰緊即可。

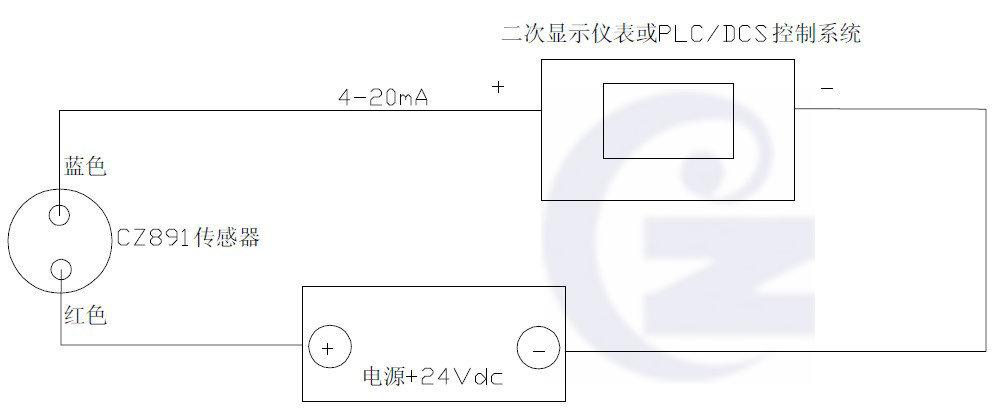

接線說明
紅色—接24Vdc電源正端/信號輸入端口/4～20ma(+)
藍色—接24Vdc電源負端/COM端口/4～20ma(-)
注：紅色和藍色導線也是4～20mA輸出引線（可直接接入PLC、DCS、采集器、記錄儀等控制設備）。連接導線要求有良好的絕緣性能，采用二芯屏蔽電纜。 如下圖
選型指南
CZ891- A□□□– B□□ - C□□
A測量范圍 | B測量方向 | C安裝螺紋 | |||
010 | 10mm/s | 00 | 垂直 | 00 | M10×1.0 |
020 | 20mm/s | 01 | 水平 | 01 | M10×1.5 |
100 | 100um | 02 | 通用 | 02 | M8×1.25 |
500 | 500um | 03 | 磁吸座 | ||
XXX | 其他 | XX |
其他 | ||
注：常規訂貨電纜長度為3米，帶航插。
選型舉例
如：CZ891-A020-B02-C01
表示：測量量程是0～20mm/s，測量方向是任意方向，安裝螺紋是M10×1.5，電纜長度是3米帶航插。
