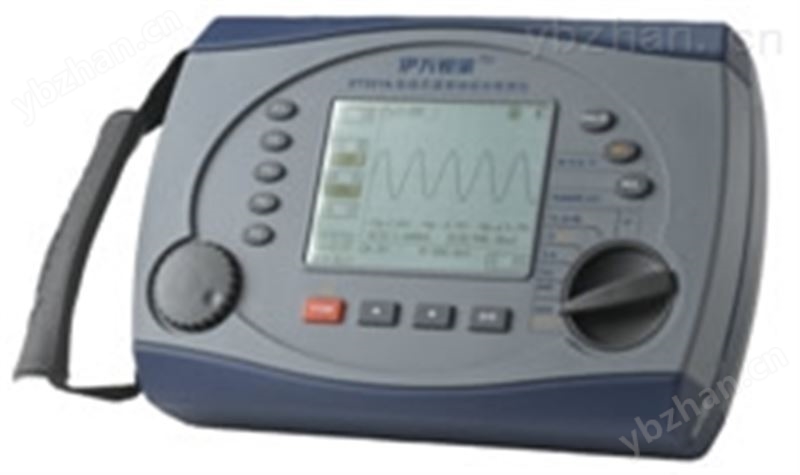

ET521A 25M 五合一示波表
ET521A是一款工業設備，家用電器，機電安裝調試等現場故障綜合檢測儀，集25M數字示波表，能看到波形自動量程的視波萬用表、數字電感、電容、電阻檢測、60MHZ頻率及占空比測量、10HZ-156kHZ正弦波、三角波、鋸齒波、方波信號輸出和遙控器/晶振檢測功能。做到一機在手、別無所求。
數字存儲示波表：
采樣速率：100MS/s單通道
模擬帶寬：DC~25MHz 3dB (max30MHz)
20mV/div～5V/div
探頭X1時小于10MHz
測量模式：常規、視頻、單次
常規--幅度/時基 視頻--行頻/場頻/正負同步
單次--幅度/時基/觸發/位移
輸入耦合：直流、交流
輸入阻抗：1MΩ±2%，
與20pF±3pF并聯
探頭衰減：X1、X10
系統設置：X1，X10，X100
輸入電壓：300Vp-p（探頭X10）
模擬數字轉換器：8比特分辨率
數字讀出：正峰值、負峰值、 峰峰值、頻率、周期（自動測量）
靈敏度范圍：20mV/div～50V/div
輸入量程：1、2、5
掃速范圍：10ns/div～1s/div
波形內插：（sinx）/x
波形存儲：40屏（組）
液晶顯示屏：320X240
液晶顯示窗口：78X58mm
函數信號輸出：
信號輸出部分（輸出幅值約2Vp-p）
正弦波：10Hz~156kHz
方 波：10Hz~156kHz占空比1：1
三角波：10Hz~156kHz
正向鋸齒波：10Hz~156kHz
反向鋸齒波：10Hz~156kHz
方波T：
（1）15625Hz（行振蕩頻率）
（2）1000Hz（探頭校準）
（3）200μS /400μS
視波萬用表(LCR)
交直流電壓：
自動量程6V/60V/600V/1000V（max2000V）
手動量程600mV/6V/60V/1000V
交流電壓頻響：40Hz~50kHz(6V~100V)
交直流電流：
自動量程60mA/600mA(10A分流器）
交流電流頻響40Hz~5kHz
視波功能：交流電壓40Hz~50kHz(自動量程）
交流電流 ：40Hz~20kHz
電阻測量：600Ω/6kΩ/60k/600k
6MΩ/60MΩ
電容測量：6nF/60nF/600nF/6μF/
60μF/600μF/6mF/60mF
6000μF以下量程測量速度小于1.2秒
電感測量：10μH/100μH/1mH/10mH/
100mH/2H分辨力0.0 1μH
頻率測量：10Hz~60MHz（200mVrms)
占空比測量：10%~94.9%
數據保持（列表）
數據存儲：200組
自動記錄：200組（電壓）
相對值測量：電阻、電容、電流量程
校準方式：面板校準
遙控器檢測：38kHz載頻，紅外線接收
晶振檢測：32kHz~10MHz
三極管放大倍數30~1000
10A分流器附件
外接鉗頭附件（選件）20A/800A
電源供電：內置6節5號1600mAh
鎳氫充電電池組。可以連續工作約8小時
外配12V/1A自保護開關電源型充電器
專用CPU內置A/D做電源充電管理，
三色LED實時顯示充電狀態，故障代碼指示
背 光：白色LED背光
外形尺寸：200X140X55mm
整機重量：850g (含充電電池組)
