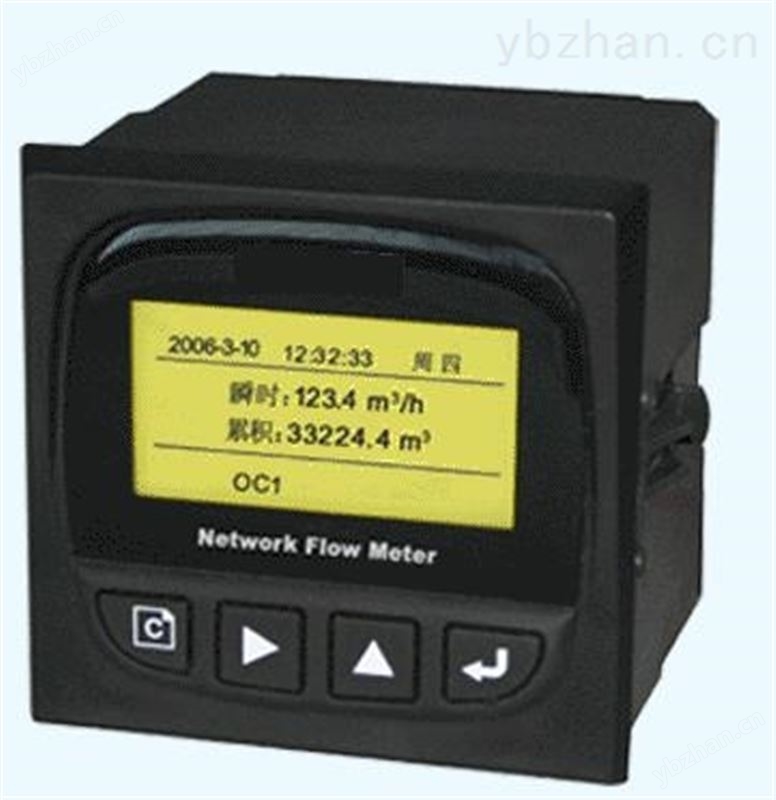

8350渦輪流量計

特性及應用

高速嵌入式MCU的內涵設計，自主知識產權核芯；優雅的產品外觀，的電子工藝，密封式結構，滿足IP64 防護等級技術要求，擁有外觀設計。

對渦輪流量進行測量、變換、積算、顯示、記錄、轉存、通訊和控制的高檔流量?jī)x表。
128×64 點陣式顯示屏，中文菜單顯示可選擇，采用橡膠柔性按鍵，操作柔和。
多參數顯示瞬時值、累積值、工程量單位、報警信息、實時時鐘、實時曲線、歷史曲線、USB狀態、停電信息。

適用于標準電流、脈沖、數字RS485等類型輸出的流量傳感器或變送器。

具備開平方、小信號切除附加功能。

多種工程量計量單位可供選擇，儀表自動根據選擇的計量單位進行積算。

4 點開關量輸出，用于瞬時流量的上、下限報警或累積量的預置輸出。

具備停電記錄功能，可以記錄最近前6次停電的時刻和時間長度。

全透明、高速、高效的網絡化通訊接口，實現計算機與儀表間*的數據傳送，的控制權轉移功能使計算機可以直接控制儀表的報警輸出、變送輸出。

4M內存用于測量值記錄，可記錄26 萬次數據。數據可通過歷史曲線追憶，可通過通訊讀取。
具備USB接口，可隨時將記錄的歷史數據轉存到U盤上。

主要技術指標

適用管徑： DN25 ～DN2000，也使用于非標管徑；

瞬時值顯示范圍：0～9999，小數點位置可設定；

累積值顯示范圍：0～，小數點位置可設定；

顯示分辨力：1/20000（瞬時值）；

輸入信號類型：電流、脈沖、數字通訊3 種選擇脈沖：0.1～150KHz

數字通信：RS-485 總線方式通訊，由傳感器直接傳遞數字量，（傳感器地址0～99 可設定，最多可以連接N 個傳感器）；

基本誤差：小于±0.2%FS；

測量分辨力：1/60000，16 位A/D 轉換器（模擬量；）

測量控制周期：0.2 秒；

記錄容量：4MB；

報警輸出：包括瞬時流量上、下限報警方式和累積量預置輸出方式，OC門輸出，電壓小于30V，電流小于50mA；

工作環境：溫度：0℃～50℃，濕度：≤90%RH；

電磁兼容：IEC61000-4-2（靜電放電），III級；IEC61000-4-4（電快速瞬變脈沖群），級；IEC61000-4-5（浪涌），III級；IEC61000-4-8（工頻磁場），V 級；IEC61000-4-9（脈沖磁場），IV級；IEC61000-4-12（振蕩波），III級；

供電電源：DC24V（±4V）；

外形尺寸：96×96×103mm（高×寬×深）；
開孔尺寸：91×91mm（高×寬）；
安裝方式：盤裝式。
