NLDK7720G二層全千兆工業以太網交換機是專為工業通信領域研發的一款二層高性能以太網通信產品。NLDK7720G支持4個千兆光+16個千兆電接口配置，不僅支持端口、VLAN、組播、QoS、快速冗余環等豐富的軟件特性，還支持Console、Web多種管理方式以及上位機網管軟件，為工業通信提供高性能和高可靠的解決方案。支持DC24V/48V雙路冗余電源，并可選AC/DC110V和AC/DC220V供電。采用標準35MM卡規式安裝，滿足不同工業通信現場。千兆電口支持10/100/1000Mbps自適應，全雙工/半雙工、MDI/MDI-X 自適應。
■ 支持4個千兆光+16個千兆電接口配置；
■ 支持指示燈狀態顯示；
■ 支持KNEWli
■ 支持靜態多播過濾技術，IGMP Snooping；
■ 支持廣播風暴抑制及端口速率控制功能；
■ 支持工業級雙電源輸入備份；
■ 支持掉電狀態繼電器告警輸出；
■ 支持VLAN、QoS、端口匯聚、端*像等網管功能；
■ 工業級寬溫設計，無風扇導熱設計。
軟件功能
冗余技術 | 支持KNEWli 支持STP/RSTP |
組播技術 | 支持IGMP v1/v2、IGMP snooping 支持GMRP、支持靜態組播 |
管理與維護 | 支持Console，WEB管理方式
|
性能參數
技術參數 | |
以太網標準 | IEEE802.3-10ba |
| 交換屬性 | |
優先級隊列 | 8 |
VLAN數 | 4096 |
組播組數 | 512 |
MAC地址 | 16K |
背板帶寬 | 40Gbps |
交換延遲 | <5μs |
| 接口 | |
千兆接口 | 數量：20 |
接口形式：SFP型光口（LC接口，單/多模可選）、RJ45型千兆電口 | |
接口速率：1000ba | |
調試口 | RS232，RJ45接口 |
電源端子 | 5.08mm間距插入式端子 |
繼電器告警端子 | 5.08mm間距插入式端子，1A@24VDC |
| 傳輸距離 | |
雙絞線 | 100m（標準CAT5/CAT5e線纜） |
多模光纖 | 千兆多模：850nm，500m； |
單模光纖 | 千兆單模：1310nm，20km； |
| LED指示燈 | |
前面板指示燈 | 接口指示燈：li |
系統運行指示燈：RUN | |
電源狀態指示燈：PWR1；PWR2 | |
告警指示燈：ALARM | |
| 電源指標 | |
輸入電壓 | DC12~48VDC(雙冗余輸入） AC/DC220V（85-264VAC/110-370VDC） |
| 整機功耗 | ＜30W@滿載 |
過載保護 | 支持 |
| 反接保護 | 支持 |
冗余保護 | 支持 |
| 工作環境 | |
| 工作溫度 | -40℃~85℃ |
存儲溫度 | -40℃~85℃ |
| 相對濕度 | 5%~95%（無凝露） |
| 機械結構 | |
外殼 | IP40防護等級，鋁合金外殼 |
安裝 | 標準3.5寸導軌式安裝 |

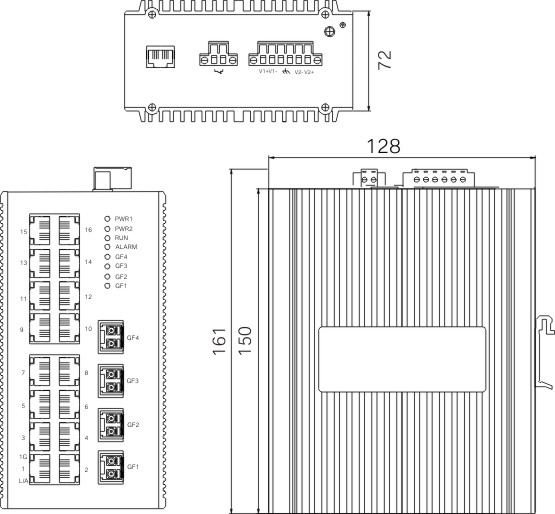

尺寸 | 150mm×128mm×72mm |
| 行業標準 | |
EMC | EN61000-4-2（ESD），Level 4 EN61000-4-3（RS），Level 4 EN61000-4-4（EFT），Level 4 EN61000-4-5（Surge），Level 4 EN61000-4-6（CS），Level 4 EN61000-4-8，Level 5 |
沖擊 | IEC60068–2-27 |
| 自由落體 | IEC60068-2-32 |
震動 | IEC60068-2-6 |
| 質保 | |
保修期 | 5年 |
認證 | |
CE、FCC、RoHS | |
| 產品型號 | 規格 | 安裝方式 |
| NLDK7720G-4GX-DC24 | 工業級4個千兆SFP口+16個10/100/1000M自適應電口，雙路DC24V供電 | 35MM導軌式安裝 |
| NLDK7720G-4GX-DC48 | 工業級4個千兆SFP口+16個10/100/1000M自適應電口，雙路DC48V供電 | 35MM導軌式安裝 |
| NLDK7720G-4GX-LV | 工業級4個千兆SFP口+16個10/100/1000M自適應電口，單路85-264VAC/110-370VDC供電 | 35MM導軌式安裝 |
