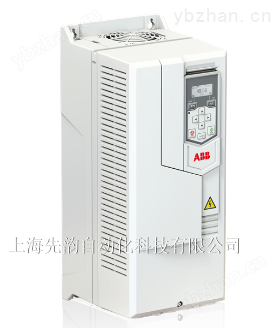

ABB變頻器ACS530-01-05A6-4  2.2kW 額定電流 5.6A

輸入電壓:三相AC380V~480V（頻率：50/60Hz；含圖形化控制盤；防護等級IP20）

上海先韻自動化專注于進口品牌工業自動化產品銷售、非標自動化設備零部件供應 和技術服務于一體的技術企業。

ABB變頻器ACS530-01-05A6-4  2.2kW 額定電流 5.6A 系列直流調速器 使用手冊 版本：SCRx06

3 技術指標說明

功率配置

790P 為 4 象限可逆，2 套全控晶閘管整流橋

791P 為 2 象限不可逆，1 套全控晶閘管整流橋

晶閘管可控磁場

電樞電流規格（DC）

Fram1:40A 80A 110A 150A

Fram2:180A 300A

Fram3:400A 500A 650A 800A

穩態精度

采用編碼器反饋，并且數字量（通訊或內部給定） 精度 0.01%

采用模擬測速反饋 精度 0.1%

采用電樞電壓反饋 精度 2%

過載能力  150% 30S

電樞電壓  Varmture=Vac×1.15

交流供電電源  三相正弦波 220-500V 690V (±10%)（45HZ-62HZ）

勵磁電流  ABB變頻器ACS530-01-05A6-4  2.2kW 額定電流 5.6A大輸出磁場電流 10A-60A

磁場電壓  Vfield=Vac×0.82

環境溫度  5℃至 45℃為正常工作溫度，45℃至 55℃需要降容 4%使用

存儲溫度  -25℃至+55℃

海拔  高于 1000 米海拔高度，每升高 100 米，降容 1%

保護

高能阻容吸收保護

散熱器過熱保護

即時過流保護

磁場失效零速檢測

速度反饋失效檢測

電機過熱保護，堵轉保護

輸入輸出端口（I/Os）

8 個可組態的數字量輸入口（光電隔離，*可編程）

6 個可組態的數字量輸出口（光電隔離，*可編程）

4 個可組態的模擬量輸入口（其中模擬量 1,2 可組態為差分輸入）

2 個可組態的模擬量輸出口

2 路編碼器輸入口，光電隔離（其中一路為選件卡），可以是線驅動編

碼器，也可以是單端編碼器輸入，供電電壓可選擇。

2 路測速發電機反饋接口

電樞電壓反饋，帶 I R 補償，標準配置

LED 指示所有數字量輸入輸出信號狀態

參考電源

+5VDC (編碼器) ±10VDC (電位器，選件卡提供) +24VDC（編碼器）

+24VDC(數字量輸入輸出)

支持接口

內置 2 路 RS232 接口連接 PC 和控制面板，用于編程和參數設置

內置 2 路 RS485 通訊接口，支持 MODBUS 協議，用于構建傳動網絡

內置 2 路 canbus 通訊接口，支持標準 canopen 通訊協議，用于構建調

速器點對點的通訊網絡，任意驅動器之間可以互相通訊，用于調速器主

從，同步應用

支持所有現場總線通訊協議：Profibus Devicenet，Canopen CC-Link，

Modbus-RTU，Profinet-IO，Ethernet/Net Ethercat 等
