R9 頂裝固定球閥
固定式的球體結構，十分適合于頻繁操作或緊急開關的場合。多種密封形式及閥體結構形式可供選擇，特殊規格的壓力等級可達ANSI1500LB以上。

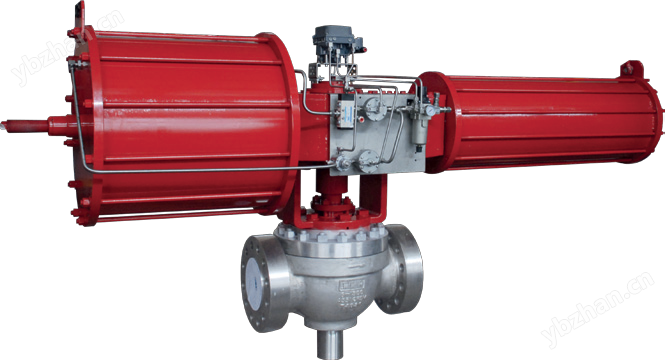

R9 頂裝固定球閥主要應用于中壓或高壓下的原油、高溫殘油、液化石油氣、碳氫化合物、聚合物、乙烯、合成煤氣及碳氫化合物蒸汽環境中。頂裝式結構使得閥體無須下線就可實現對閥內件的維護。的密封系統，避免了彈簧和O型圈等易損件；*的帶有鈄楔式的閥體密封面在閥座磨損后可起到自動補償作用，大大延長使用壽命。固定式的球體結構，十分適合于頻繁操作或緊急開關的場合。多種密封形式及閥體結構形式可供選擇，特殊規格的壓力等級可達ANSI1500LB以上。 R9系列頂裝切斷球閥與QRZ系列齒輪齒條活塞式角行程氣動執行機構組合為氣動頂裝切斷球閥，與EMR系列電子式直行程執行機構組合為電動頂裝切斷球閥。選裝手動減速機構組合成手動頂裝切斷球閥。設計的QRZ系列氣動執行機構配以R9系列頂裝球閥還可實現快速切斷，時間小于1S、2S、3S、4S等級別。 |
R9 頂裝固定球閥
| 型式 |
|
直通全通徑或縮徑 | ||
| 規格 | |
DN25~DN500 / 1"~20" | ||
| 壓力等級 | |
PN1.6~42 / ANSI 150~2500Lb | ||
| 溫度范圍 | |
-196~650℃ (250℃) | ||
| 閥體材質 | |
WCB, CF8, CF8M, CF3M, Ti, C-276 | ||
| 泄漏等級 | |
符合API 598標準 | ||
| Cv值 | |
21~59500 | ||
| 應用 | |
中壓、高壓下的原油、碳氫化合物、 聚合物、乙烯及蒸汽場合。 | ||
| 特點 | |

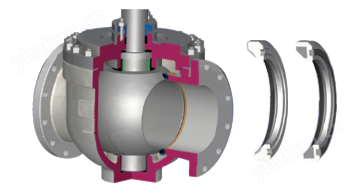

維護簡便，雙斜面密封結構可自動補償磨損， 固定式球體適合頻繁動作或緊急開關場合。 |
