管材、棒材自動化超聲探傷系統南通安豐儀器有限公司研發的探頭旋轉、信號無線傳輸式的管棒自動化超聲波探傷系統,系統采用探頭旋轉、被檢管/棒材直線運動(可和渦流自動化共線探傷),實現對被檢管/棒材的高速檢測。探頭旋轉式超聲波檢測系統與傳統的被檢管材旋轉或螺旋運動的方法相比,具有明顯的*性:機頭旋轉式超聲波檢測系統具有更高的檢測速度,可以在線進行缺陷精確定位,可以進行多種方位的缺陷檢測 (縱向、橫向、斜向、分層缺陷、測厚等)。

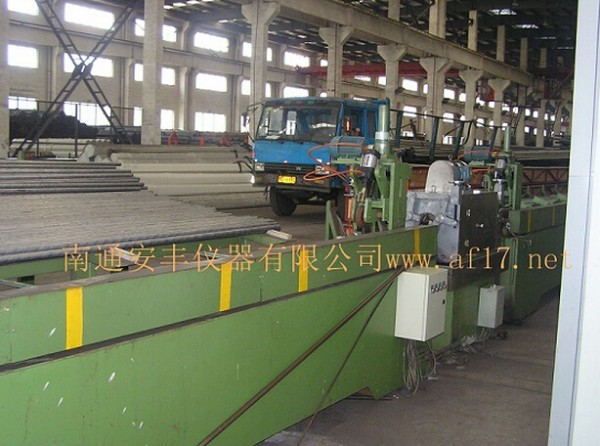

管材、棒材自動化超聲探傷系統
本系統標準配置含有8個檢測通道,并可按用戶要求增加,可以覆蓋更多的缺陷檢測(縱向、橫向、斜向、分層缺陷、測厚等),支持更高的檢測速度。另外由于采用了全無線信號傳輸的方式,系統后續維護成本很低,省卻了電容耦合式探傷系統經常要停機維護、更換電容耦合片等的麻煩。
該設備符合GB/T 5777-2008、ASTM E213-2004、BS EN 10246-6-2000、BS EN 10246-7-2005、JIS G 0582-2004等國內外鋼管探傷標準。應用于機械制造、電力、核工業、石油天然氣、航空航天、汽車、鍋爐、管道輸送等行業用管棒材自動化檢測。
適用范圍:管棒直徑φ15mm—φ150mm
管棒長度:4000mm~20000mm
管棒直線度:1.5mm/m
直徑偏差:±1.0%。
橢圓度:外徑公差的80%以內
報警設置:系統檢出缺陷自動報警與打標
檢測缺陷類型:檢測縱向、橫向、斜向與分層缺陷,且具有壁厚測量功能,可設置壁厚正負公差,超限系統自動報警
自動化控制:自動上下料,自動分選。也可根據用戶需求定制
