結構和工作原理

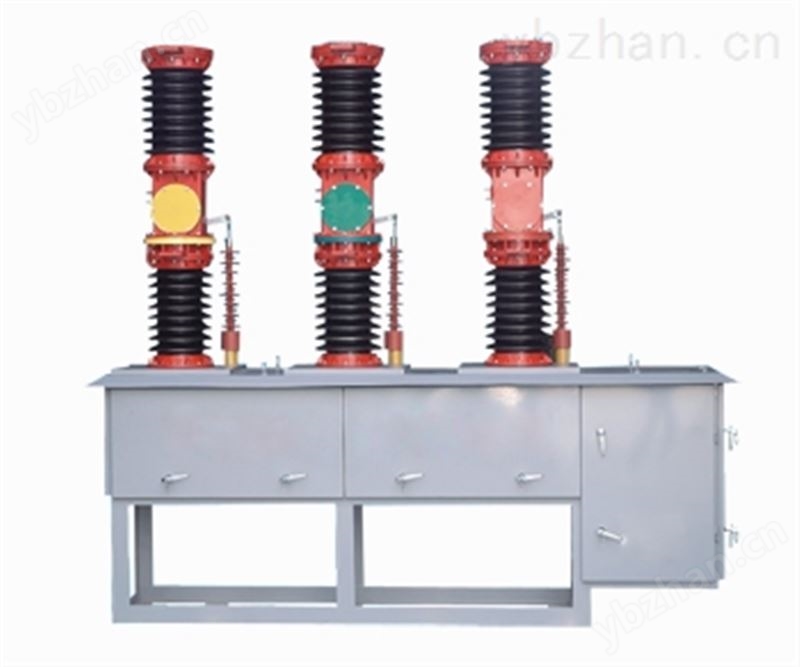

該斷路器結構為瓷瓶支柱式，上瓷瓶為滅弧室瓷瓶，內裝真空滅弧室，下瓷瓶為支柱瓷柱，三相瓷瓶共裝在一個結構箱上，滅弧室動端通過拐臂、絕拉桿與彈簧機構的輸出軸相聯。彈簧機構及斷路器聯結的聯桿在一個防水的機構箱內。該產品主要由真空滅弧室、電流互感器、傳動機構及彈簧操動機構組成。
滅弧室原理
滅弧室是斷路器的主要部件，斷路器配所配用真空滅弧室，具有*的真空度，由于滅弧室觸頭為CuCr50材料，采用杯狀縱磁場結構，因而具有開斷容量大、絕緣水平高、滅弧能力強、壽命長、體積小等特點和維護簡單、無爆炸危險、無污染、噪音低等優點。
真空滅弧室裝在上瓷瓶內，不但避免了沖油及充SF6氣體帶來的諸多弊端，而且使檢修和維護更為方便，在滅弧室與瓷瓶之間用絕緣材料硅酯填充，解決防凝露問題，該絕緣材料具有良好的絕緣性能、耐老化、耐室外、而高溫等特點。
互感器說明
本產品可內配LZZBJ4-40.5型電流互感器，電流互感器為穿心澆注式，安裝在下瓷瓶內，在電流互感器和下瓷瓶內也用絕緣硅酯填充，用來解決絕緣及凝露問題。斷路器多可裝三只電流互感器，每只電流互感器多可包括四個線圈，其中兩個用于測量，兩個用于保護。電流變比可根據用戶要求選擇100～2000/5等。電流互感器精度高，輸出容量大等特點。
本廠可根據用戶需求，設計制造特殊CT，如準確級為10P20、5P20級或0.2S級、0.1級；額定負載阻抗加大；額定二次電流為1A等，各種具體技術參數可通過協商解決。
技術參數

1   額定電壓 KV 40.5
2 額定絕緣水平 1min工額耐壓 干試 95 濕試    80    雷電沖擊耐用壓（峰值） 185
3   額定電流 A 1250；1600；2000
4   額定短路開斷電流 kA 20；16；31.5
5   額定操作順序   分-0.3s合分-180s-合價
6   額定短路開斷次數 次 12
7   額定短路關合電流（峰值） kA 50、63、80
8   額定峰值耐受電流
9   額定短時耐受電流 20、25、31.5
10   額定短斷路持續電流 s 4
11   平均分閘速度 M/S 1.5±0.2
12   平均合閘速度   0.7±0.2
13   觸頭合閘彈跳時間 MS ≤2
14   三相合（分）閘同期性時差 ≤2
15   合閘時間 ≤150
16   分閘時間 ≤60
17   機械壽命 次 10000
18   額定操作電壓及輔助回路額定電壓 V DC220、110、24  AC220、110、24
19   每相回路直流電阻（不含互感器） μΩ ≤100
20   動靜觸頭允許磨損厚度 MM 3

21  重置    800kg
