JZXC-H18F防雷型整流式緩放繼電器

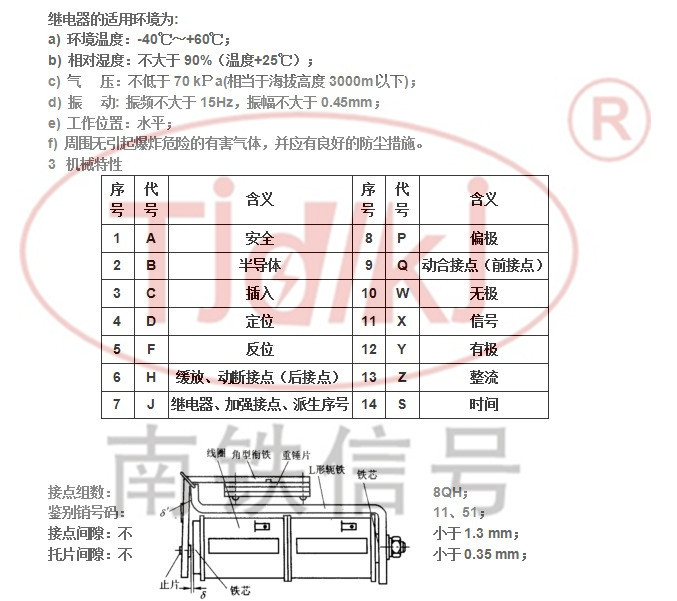

產品主要特點:
1. 繼電器為重彈力式直流電磁繼電器,采用“重力恒定”原理在線圈斷電時強制動合接點斷開。
2. 采用銀-銀氧化鎘接點,具有較強的防粘連,接觸電阻小等特點。
3. 磁路采用剩磁較小的電磁純鐵材料,并在銜鐵與鐵心閉合處安裝止片,保證磁路的小空氣間隙,防止磁路的鐵磁零件磁化,保證繼電器可靠落下。
4. 繼電器是在JZXC-H18整流繼電器的基礎上改進的新產品。繼電器無整流單元,交流電源與線圈直接連接,具有一定抗雷擊功能。繼電器的接線端子與JZXC-H18整流繼電器*相同,因而具有互換性,現場不需更改配線。
5. 繼電器接點系統由普通接點組成,有四組動合、動斷轉換普通接點。
JZXC--48O型繼電器的磁路具有加大的尺寸(加大止片厚度),是為了增大返還系數而不使工作值增加很多。它具有不規則的4QH與2Q接點組。在接點組上,安裝有二極管2CP25組成的橋式全波整流電路。
JZXC一0 . 14型繼電器磁系統與JZXC一480相同。兩線圈并聯連接,有4QH接點組,接點組上方安裝由2CZ一1型二極管組成的半波整流電路。
JZXC一H156與JZXC一H18型繼電器為具有緩放特性的整流式繼電器,其采用銅線圈架,接點系統為4QH接點組,在接點組上方,安裝由二極管2CPZ導組成的橋式全披整流電路。JZXC一H18F是JZXC一H18的派生型號,具有防雷性能,以保護整流二極管免遭擊穿。
JZXC一H142型、JZXC一H138型和JZXC一H60型整流式繼電器用于LED為光源的信號點燈電路。JZXC一16/16型整流式繼電器具有較高的返還系數,用于自動閉塞區間信號點燈電路,可解決長距離供電電纜漏泄電流大,燈絲斷電器釋放不可靠的問題。其前圈為二極管封閉的短路線圈,無整流單元與電源線直接連接,具有一定的防雷功能。
整流式繼電器的接點系統的結構與無極繼電器相同,零部件全部通用,只是接點的編號有區別。
整流式繼電器動作原理與無極繼電器相同,但由于交流電源通過整流后動作繼電器,在線圈上加上的是全波或半波的脈動直流電,其中存在交變成分,使電磁吸引力產生脈動,工作時發出響聲,對繼電器正常工作帶來不利影響。
