多通道局部放電檢測儀
JF-1205B型多通道液晶局部放電檢測儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。

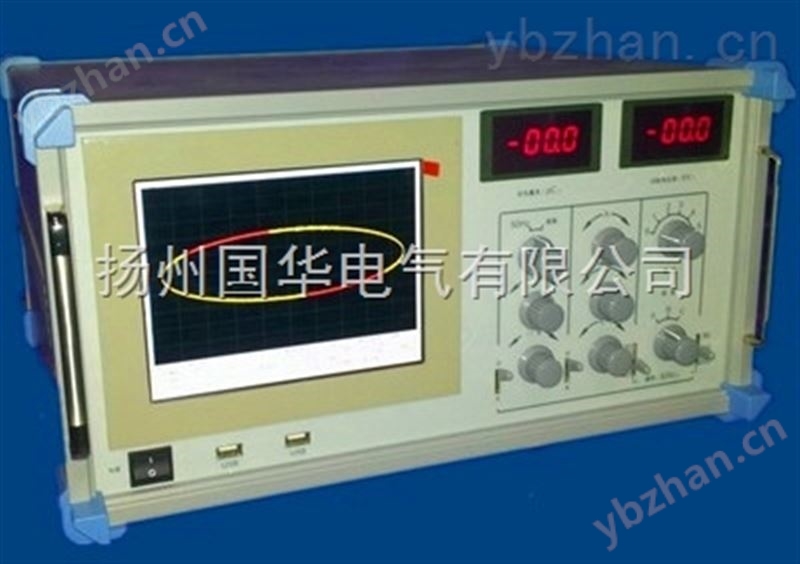

JF-1205B型多通道液晶局部放電檢測儀
JF-1205B型多通道液晶局部放電檢測儀是我公司針對傳統的局部放電檢測儀示波管亮度低、壽命短的問題，新研制的數字式液晶顯示局部放電檢測儀。
本儀器保持了成熟型號產品檢測靈敏度高，試樣電容覆蓋范圍大，適用試品范圍廣，輸入單元（檢測阻抗）配備齊全，頻帶組合多（九種）的優點。操作、及結構安裝形式與以往型號*兼容，便于已有系統設備的升級改造。可對現有 JF2004、JF2002、JF2000等型號直接升級。
JF-1205B型多通道液晶局部放電檢測儀
產品特點
◆ 局部放電信號經數字化處理后，采用液晶顯示器替代傳統的示波管顯示。
◆ 操作與傳統的模擬式局部放電測試儀器*相同，簡單易學。
◆ 自由選擇橢圓、直線、正弦顯示方式
◆ 采用數字開窗技術，可避免干擾對測量的影響。
◆ 任意相位開窗，單窗、雙窗任選，橢圓150度旋轉。
◆ 可對當前放電圖譜作定格保存處理，靜態對局部放電脈沖進行觀測、分析。
◆ 可對當前放電圖譜進行保存，實現測試結果的可追溯性。
主要技術指標
1．可測試品的電容量范圍6PF--250μF
2．檢測靈敏度（見表一）
表一
輸入單元序號 | 調諧電容 | 單位 | 靈敏度（微微庫） （不對稱電路） |
1 | 6-25-100 | 微微法 | 0.02 |
2 | 25-100-400 | 微微法 | 0.04 |
3 | 100-400-1500 | 微微法 | 0.06 |
4 | 400-1500-6000 | 微微法 | 0.1 |
5 | 1500-6000-25000 | 微微法 | 0.2 |
6 | 0.006-0.025-0.1 | 微法 | 0.3 |
7 | 0.025-0.1-0.4 | 微法 | 0.5 |
8 | 0.1-0.4-1.5 | 微法 | 1 |
9 | 0.4-1.5-6.0 | 微法 | 1.5 |
10 | 1.5-6.0-25 | 微法 | 2.5 |
11 | 6.0-25-60 | 微法 | 5 |
12 | 25-60-250 | 微法 | 10 |
7R | 電 阻 |
| 0.5 |
3、放大器頻帶：
①低端：10KHZ、20KHZ、40KHZ任選
②：80KHZ、200KHZ、300KHZ任選
4、放大器增益調節：
粗調六檔，檔間增益20±1 db;細調范圍≥20db。
5、時間窗：
①窗寬：可調范圍15°～150°;
②窗位置：每一窗可旋轉0°～170°；
③兩個時間窗可分別開或同時開。
6、放電量表：
數字表頭：以3½LED數字表顯示
0-100.0誤差<±5%(以滿刻度計)
7、橢圓時基：
①頻率50HZ、100HZ、150HZ、200HZ、400HZ。
②橢圓旋轉：以30°為一檔，可作150°旋轉。
③顯示方式：橢圓—直線－正弦。
8、試驗電壓表：
① 量程：100KV（可擴展）
② 顯示：3½數字電壓表指示
① 精度：優于±5%（以滿刻度計）
9、具有零標功能，有利于局部放電的識別
10、具有A、B、C三通道試驗接口，試驗更方便。
