S3(T)-N3-RHR無功功率/無功電能變送器
1、概述
用途：功率變送器是采用*的測量技術制造的變送器,產品的集成度高,可靠性好,具有優異的精確度和*穩定性,可廣泛應用于需要將功率信號轉化為直流小信號輸出的場合。可與各類儀表及DCS,PCC等系統配套使用。在油田、石化、制造、電力、冶金等行業的重大工程中有著廣泛的應用。技術參數 輸入 電壓：150V，300V，400V,690V,750V 電流：1A，5A 輸入負載 電壓互感器PT：≤0.1VA 電流互感器CT：≤0.2VA 允許過載 電壓×2倍標稱值持續；電流×2倍標稱值持續；電流×10倍標稱值10s 精度 ≤±0.2%RO，±0.5%RO 響應時間 ≤400ms 輸出電壓 0~10Vdc, 0~5Vdc(負載電阻＝輸入電壓/10mA) 輸出電流 0~20mAdc ,4~20mAdc（負載電阻＝10V/輸出電流） 輸出波紋 ≤0.5%RO(峰峰值) 工作環境溫濕度 0~50℃/小于95%相對濕度（無冷凝狀態） 貯存環境溫濕度 -20~70℃/小于70%相對濕度（無冷凝狀態） 使用電源 AC220±10%，50Hz 可訂制特殊規格（DC110V，220V±20%） 隔離 輸入/輸出/電源/外殼 電源消耗 DC約3W，AC約4VA 外殼材料 ABS防火材料 重量 約650克 耐壓強度 AC2KVrms/min 絕緣阻抗 DC500V時大于100MΩ 外形尺寸 119（L）×109（W）×75（H）mm 安裝方式 35mm標準導軌、底座螺釘安裝主營產品細化類別：數顯表：電壓表;電流表;電位計表；轉速表；線速表；頻率表;電度表;功率表；功率因數表；安培小時計電量變送器：電壓變送器;電流變送器;有功無功變送器；功率因數變送器；頻率變送器；瓦特小時變送器；NI1000溫度變送器,信號隔離變送器；直流信號變送器/轉換器，溫度變送器；頻率信號變送器；電位計信號變送器；一進二出信號分配器/轉換器，一進四出信號分變送器，兩進兩出信號變送器。多功能電力儀表;可編程智能電測儀表;三相電能表;三相電壓表;三相電流表; 上下限報警表；可帶RS485通訊。0512 67574644 電量變送器：輸入：0-5Aac,1P2W 輸出：4-20mAdc 工作電源： AC220VLA-12-A55-A5-A1JAA-O3DFPA-A2-F1-P2-O3 鐵殼GPA-A2-F1-P2-O3白殼S3(T)-AND-3-5C5A2B三相三線交流負序電流變送器 S3(T)-RD-3-545A4BN三相三線無功功率變送器 S3(T)-WRD-3-545A4BN三相三線有功/無功功率變送器 S3-AD-1/3電流變送器S3-AD-1-55A4BS3(T)-AD-1-55A4B單相交流電流變送器 S3(T)-AD-3-55A4B單相交流電流變送器 S3(T)-AD-1T-55A4F單相交流電流變送器 S3(T)-VD-1-55A4B單相交流電壓變送器 S3-WD-1/3功率變送器S3(T)-WHD-1有功電能變送器 S3(T)-WHD-3有功電能變送器 S3(T)-WHD-3A有功電能變送器 S3(T)/N3-RHD-1 單相二線無功電度變送器 S3(T)/N3-RHD-3 三相三線無功電度變送器 S3(T)/N3-RHD-3A 三相四線無功電度變送器 N3-RHR-1 單相二線無功功率/無功電度變送器 N3-WHD-1 單相二線有功電度變送器 N3-AD-3-55A4B單相交流電流變送器 N3-WHD-3 三相三線有功電度變送器 N3-WHD-3A 三相四線有功電度變送器 N3-WD-3-545A4BN三相三線有功功率變送器 N3-RD-3-545A4BN三相三線無功功率變送器 N3-WRD-3-545A4BN三相三線有功/無功功率變送器 PA-21 單相交流電壓變送器PA-20-A2-O4-P6PA-22頻率變送器PA-23三相交流電流變送器PA-24三相交流電壓變送器PA-25功率因數變送器PA-26有功功率PA-27無功功率PA-28有無功組合功率PA-28有功功率/無功功率組合變送器
S3（T）、N3-RHR型無功功率/無功電能組合變送器是一種可同時測量系統無功功率和無功電能的儀器，它只需要一組輸入信號就可將系統的無功功率轉換成直流信號、無功電能轉換成高線性比例脈沖量的輸出，且當無功功率為電流方式輸出時，采用共地式電流輸出，更便于與二次系統的接線，是具有較高性能價格比的變送器。它適用于頻率為50Hz或60Hz以及特殊頻率三相三線（平衡或不平衡）系統，以及在非電能量計費系統中，作為自動化監測用的無功電能量的測量，且S3（T）、N3系列無功電能測量精度相對誤差分別小于等于0.5%、0.1%。
2、特點
該系列產品測量精度高、轉換性能好、溫度特性好，有防雷電的保護功能。可測量逆無功電能的能力.具有長距離傳送能力（4~20mA，500Ω），固定方式，符合DIN46277，可按裝于35mm之鋁軌上。

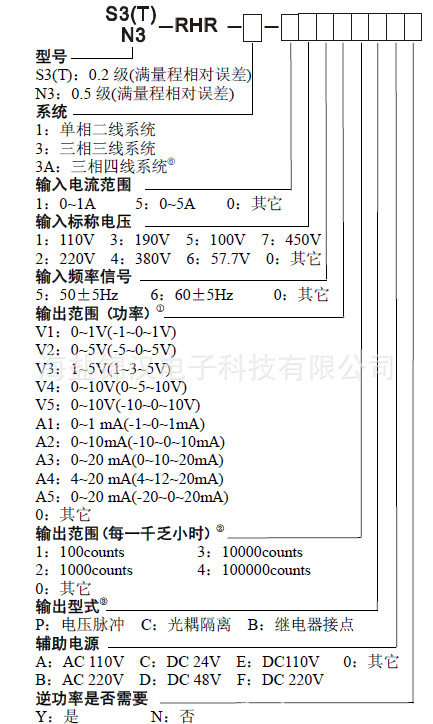

3、選型規范
型號及參數填寫示例：
（1）S3(T)-RHR-3-555A43CB
0.2級三相三線無功功率/無功電能變送器
輸入標稱電流：5A；
輸入標稱電壓：100V；
標稱輸入功率⑤：866Var；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：4-20mA對應：0-866Var；
輸出范圍(電能常數)：10000個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
（1）N3-RHR-3-155V23CB
0.5級三相三線無功功率/無功電能變送器
輸入標稱電流：1A；
輸入標稱電壓：100V；
標稱輸入功率⑤：170W；
輸入信號頻率：50±5Hz；
輸出范圍(功率)：0-5V對應：0-170W；
輸出范圍(電能常數)：10000個脈沖/kWh
輸出型式：無電壓純接點(光耦集電極開路輸出)；
輔助電源：AC220V。
①輸出范圍（）內的值，為正、逆向功率輸出時所值。
②有功電能變送器輸出范圍（脈沖數）均按1kVarh標定。
③系統選擇合適的輸出型式見有功電能注釋?zhuān)孩陧?xiàng)。
④對系統功率的標定見前有功功率注釋?zhuān)孩陧?xiàng)。
⑤無功電能可以分別測量感性負載與容性負載，如負載特性恒定，請?jiān)诤贤凶⒚鳌?/strong>
⑥三相四線系統無逆電能輸出。
⑦若用戶需要其他特殊標定，請?jiān)诤贤凶⒚鲄?shù)值。
